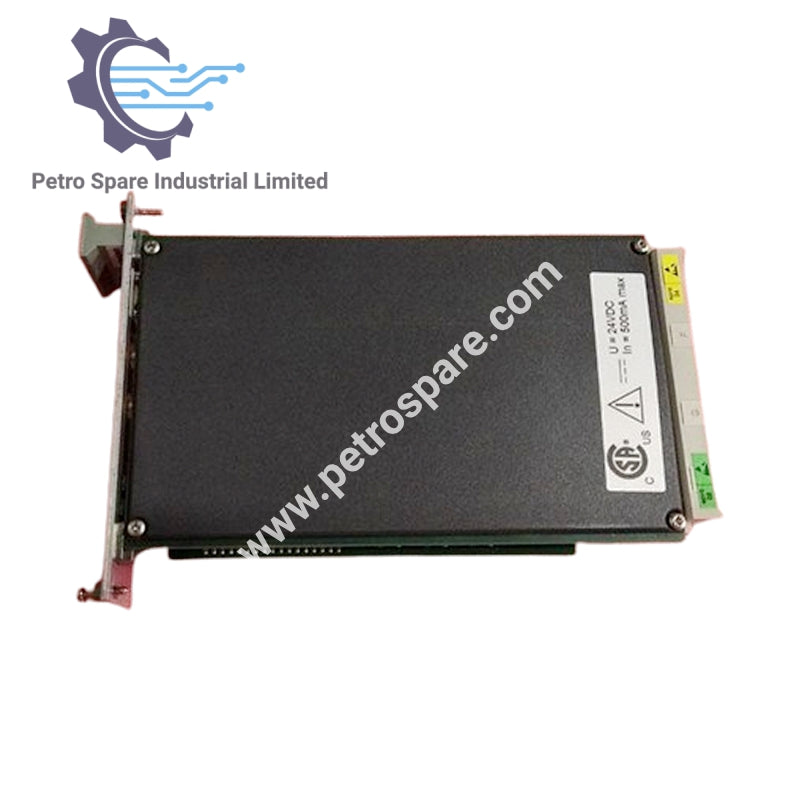

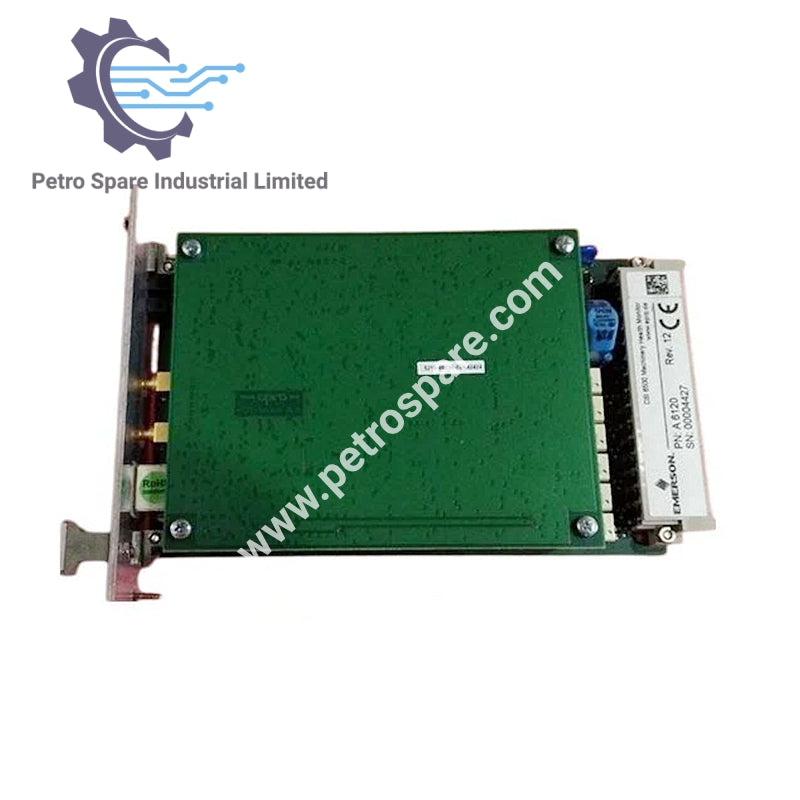

A6120

Общая информация

• Номер модели: A6120
• Тип продукта: Монитор сейсмических вибраций корпуса
• Производитель: Emerson Epro
• Применение: Совместим с CSI 6500 Machinery Health Monitor

Особенности модуля

• Размер: Двухканальный, размер 3U, модуль с одним слотом
• Соответствие: Соответствует API 670, горячая замена
• Управление пределами: Удалённо выбираемый множитель предела и обход срабатывания
• Выходы:
  • Передний и задний буферизированные
  • Пропорциональные выходы
  • Выход 0/4-20 мА
  • Выход 0 - 10 В

Входы преобразователя

• Количество входов: Два независимых канала
• Тип входов: Электродинамические (электромеханические), дифференциальные
• Входы датчиков Emerson: Номера деталей 9266, 9267 или 9268
• Изоляция: Гальванически отделены от источника питания
• Сопротивление входа: >100 кОм
• Диапазон входного напряжения: -5 - +15 В постоянного тока
• Диапазон входной частоты:
  • Нижняя граница: 1 или 5 Гц
  • Верхняя граница: регулируемая 50 - 2000 Гц

Размеры и вес

• Ширина: 30,0 мм (1,181 дюйма) (6 TE)
• Высота: 128,4 мм (5,055 дюйма) (3 HE)
• Длина: 160,0 мм (6,300 дюйма)
• Чистый вес: Прибл. 320 г (0,705 фунта)

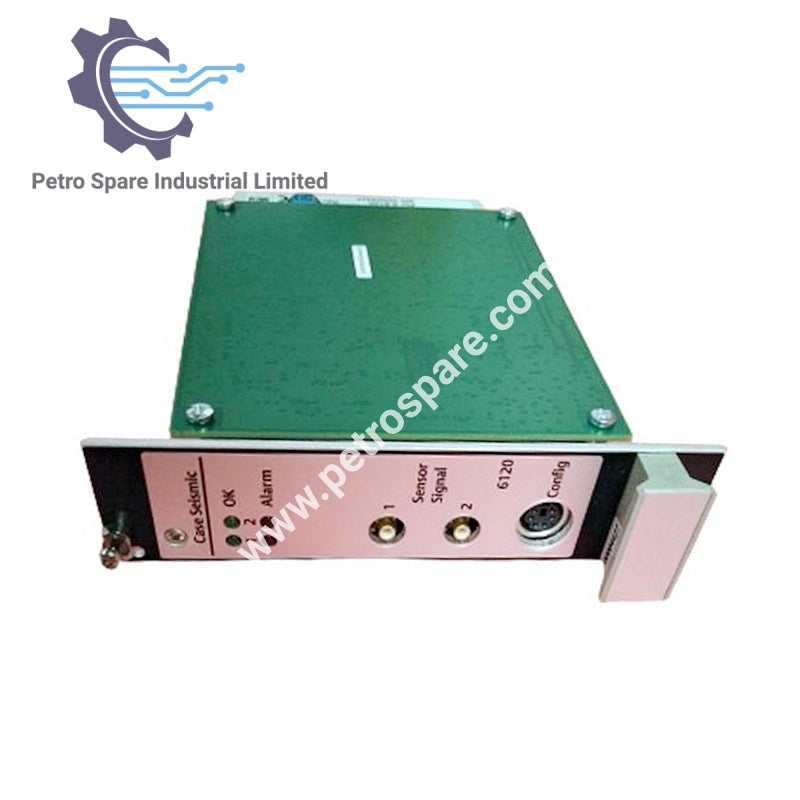

Выходы на передней панели

• Светодиодные индикаторы:
  • Два светодиода для индикации исправности канала
  • Два красных светодиода для отдельной индикации предупреждения и опасности для каждого канала
• Буферизированные выходы:
  • Два, идентичные входам датчиков преобразователя
  • ±10 В, нагрузка >100 кОм, диапазон частот 0,1 Гц - 5 кГц (-3 дБ)

Конфигурация и мониторинг

• Мини-DIN разъем конфигурации:
  • Интерфейс модуля для конфигурации и мониторинга параметров/состояния
  • RS-232

Дополнительные функции

• Ручка: Легко снимаемая карта с табличкой для идентификации модуля и датчика

---
