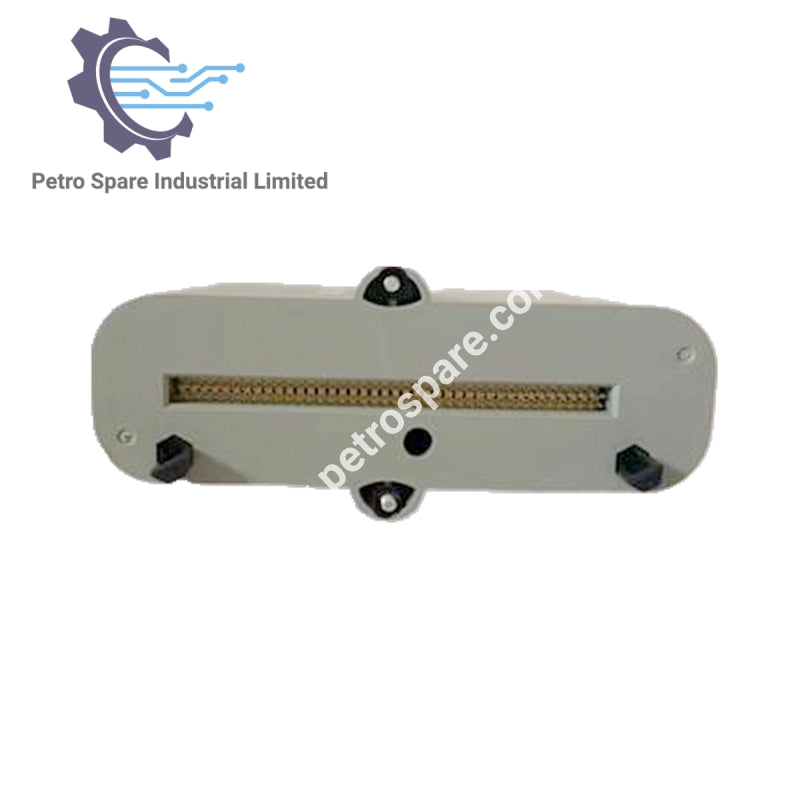

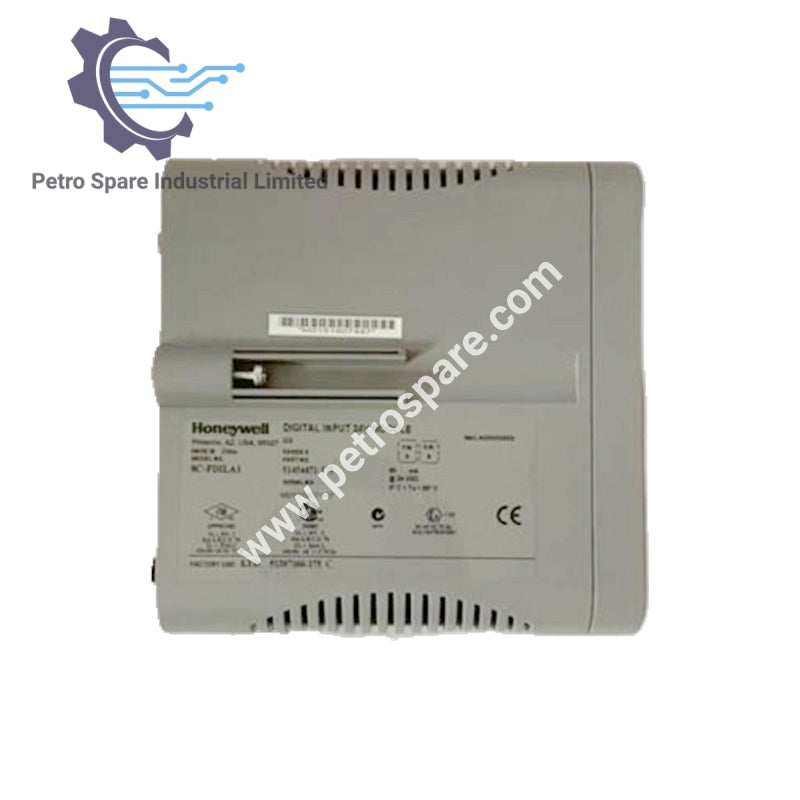

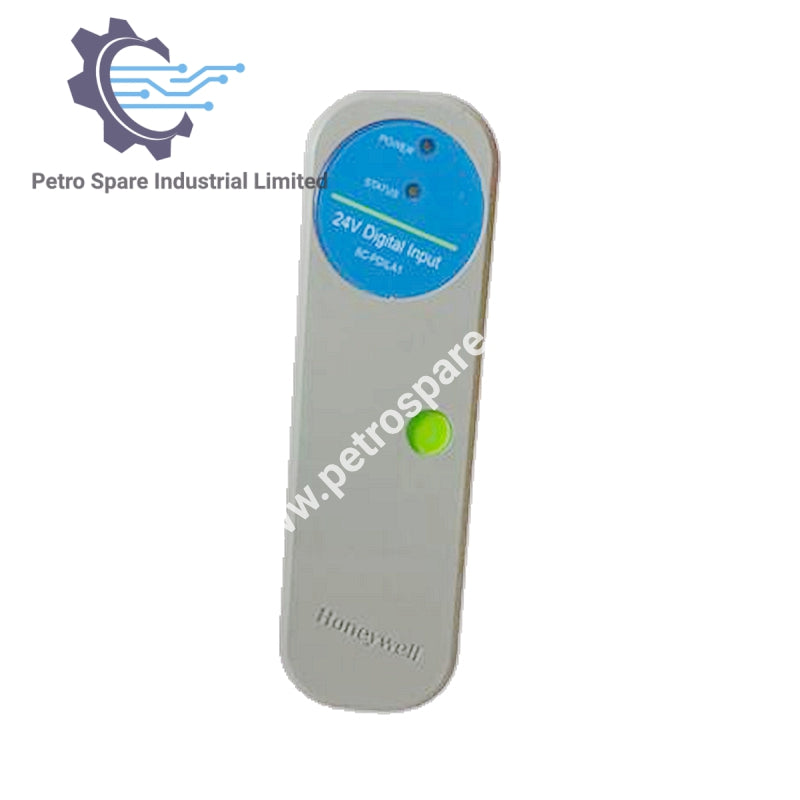

8C-PDIPA1 51454471-375

Обзор

• Модель: 8C-PDIPA1 51454471-375
• Тип: Модуль цифрового входного накопления импульсов
• Категория: Модуль ввода/вывода
• Особенность: Покрытый модуль IOTA

Электропитание и электрические характеристики

• Номинальное напряжение: 24 В постоянного тока
• Диапазон питающего напряжения: 18 до 30 В постоянного тока (питание от пользователя)
• Номинальный ток: 105 мА
• Изоляция: 1000 В переменного тока RMS (оптическая изоляция в IOM)

Входные и сигнальные характеристики

• Входные каналы: от 1 до 32
• Тип сигнала: Накопление импульсов (0-1 кГц, мин. 30% коэффициент заполнения)
• Ширина импульса: 300 мкс (мин)
• Время сканирования: 300 мкс на канал
• Напряжение/ток срабатывания:
  • ВКЛ: 13 В постоянного тока (мин) или 3 мА (мин)
  • ВЫКЛ: 5 В постоянного тока (макс) или 1.2 мА (макс)
• Входное сопротивление: 4.2 кОм

Характеристики производительности

• Задержка (входной фильтр и изоляция): 5 мс ± 20%
• Снятие модуля: Поддерживается под напряжением

---
