8C-PAIMA1 51454473-175

Обзор

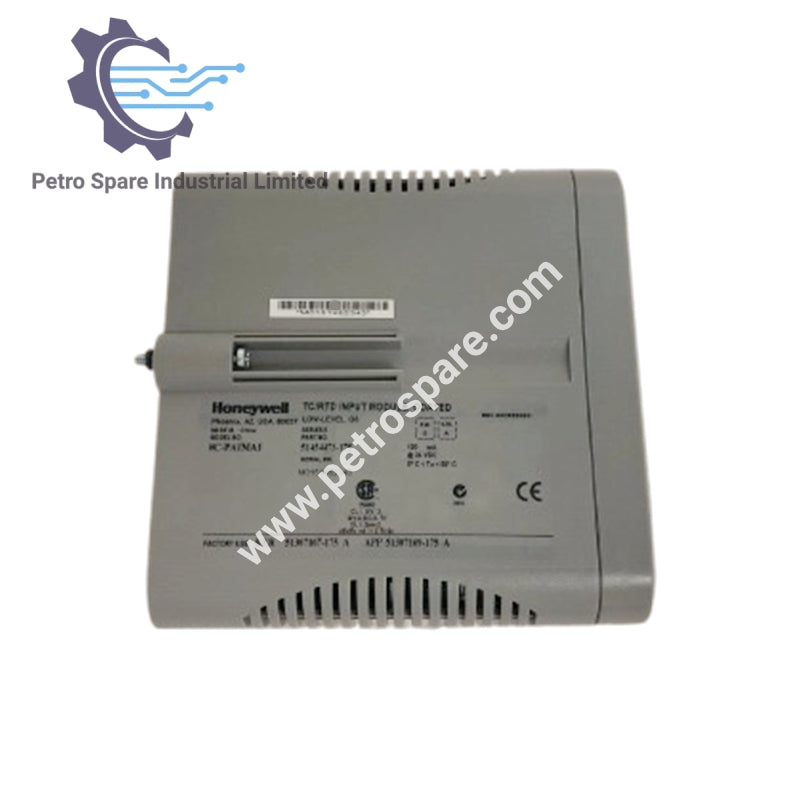

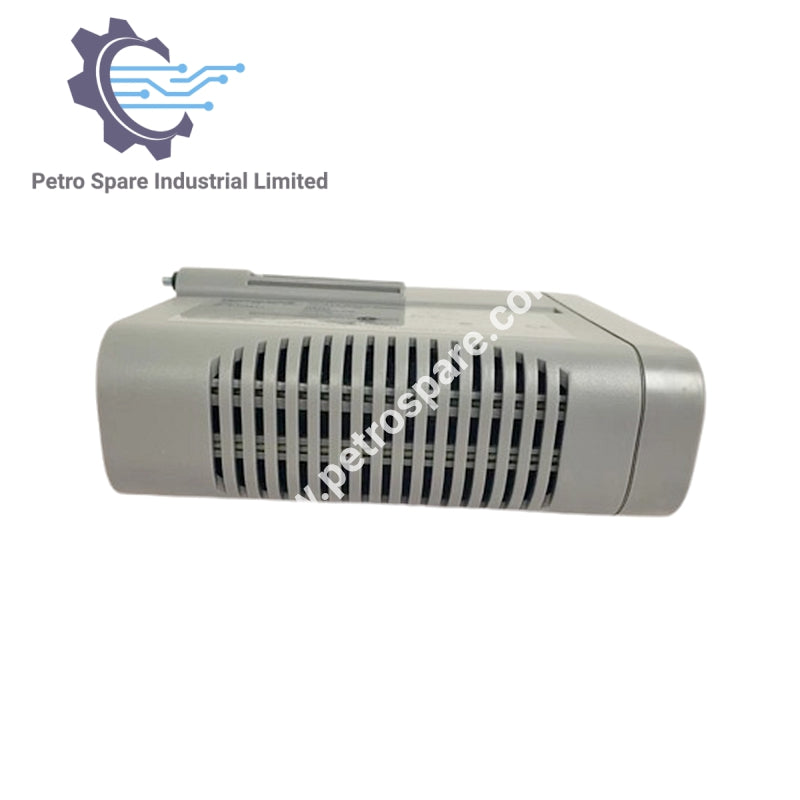

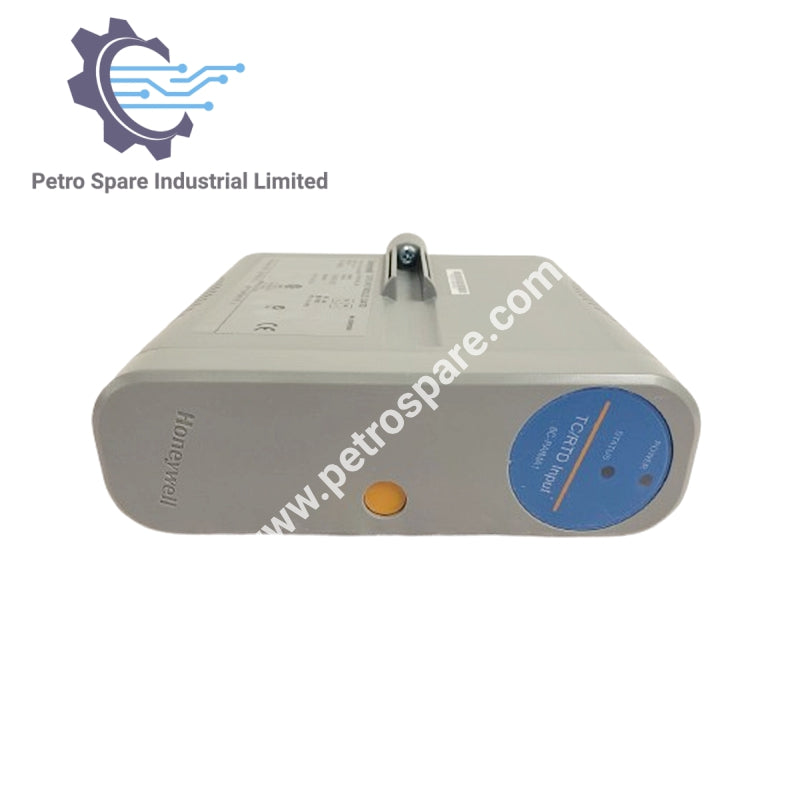

8C-PAIMA1 51454473-175 является модулем входа TC/RTD для высокоточного мониторинга температуры в системах управления процессами.

---

Характеристики входа и сигнала

• Тип входа: термопара и RTD

• Входное сопротивление: 1 МОм (только TC)

• Ток возбуждения RTD: 1 мА

• Диапазон компенсации холодного спая: от -20 до +60 ℃ (типично ±0,5 ℃)

• Точность линеаризации TC: ±0,05 Ω/℃

---

Электрические характеристики

• Номинальное напряжение: 24 В постоянного тока

• Номинальный ток модуля: 120 мА

• Напряжение канал-экран: ±250 В постоянного или переменного тока RMS

• Напряжение канал-канал: ±33 В постоянного или переменного тока RMS

• Напряжение (постоянное до 60 Гц): ±250 В постоянного или переменного тока RMS

---

Экологические параметры

• Рабочая температура: от 0 до 60 ℃

• Температура хранения: от -40 до 85 ℃

• Долгосрочный дрейф: 500 ppm

---

Шум и подавление помех

• CMV (напряжение общего режима): относительно общей системы питания, от постоянного тока до 60 Гц

• CMRR (50 или 60 Гц): ≥120 дБ (при входном сопротивлении источника 1 кОм)

• NMRR при 50/60 Гц: ≥60 дБ

• Перекрестные помехи (от постоянного тока до 60 Гц): 80 дБ (120 дБ при 50/60 Гц)

• Интеграция частоты линии: фиксирована на 50 Гц или 60 Гц

---
