BMXEHC0800

Описание

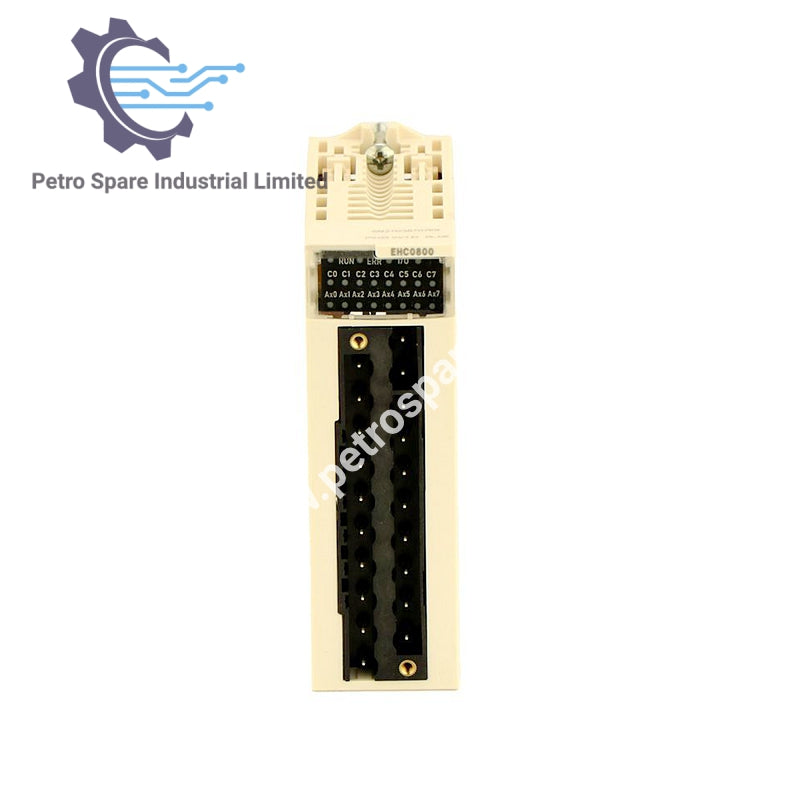

BMXEHC0800 — это модуль высокоскоростного счетчика Schneider Modicon M340 с 8 каналами, поддерживающий частоту счета до 10 кГц и множество функций счетчика для промышленной автоматизации.

Идентификация

• Номер детали: BMXEHC0800

• Серия: Modicon M340

• Тип: Модуль счетчика

• Каналы: 8

Характеристики входа

• Входы: 2 однорежимных, 3 двухфазных режима

• Совместимость: 2-проводные/3-проводные датчики приближения (19.2–30 В), инкрементные энкодеры (push-pull, 10–30 В, выход типа тотем-полюс)

• Напряжение: 24 В постоянного тока (Тип 3)

• Входной ток: 4.5 мА при 11 В

• Напряжение состояния 1: 11–30 В

• Ток состояния 1: ≥ 6 мА

• Напряжение состояния 0: < 5 В

• Ток состояния 0: ≤ 1.5 мА

• Изоляционное напряжение: 1500 В в течение 60 с

Функции счетчика

• Режимы: Вверх/вниз, 32-битный счет, частотомер, цикл (модуль), подсчет событий, обратный счет

• Время цикла: 5 мс

• Тип входа: Высокая скорость

Электрические характеристики

• Потребление: 200 мА (шина 3.3 В постоянного тока), 80 мА (датчик 24 В постоянного тока)

• Подключение: 20-контактный разъем

• Формат модуля: Стандартный

Механические характеристики

• Чистый вес: 0.113 кг (0.249 фунта США)

Условия окружающей среды

• Рабочая температура: 0–60 °C (32–140 °F)

• Относительная влажность: 10–95 % (без конденсации)

• Защита: IP20

---
