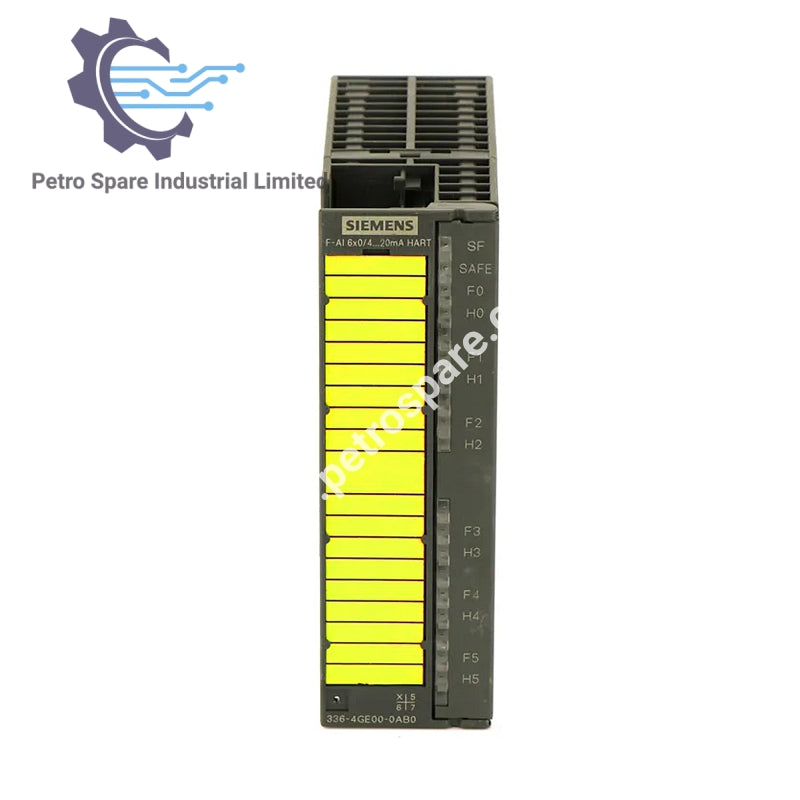

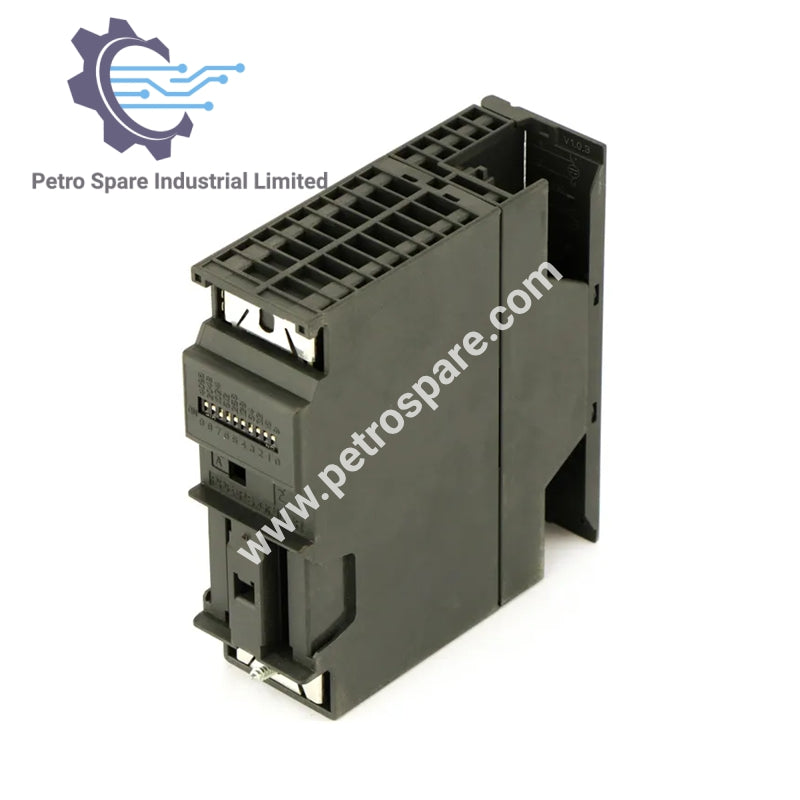

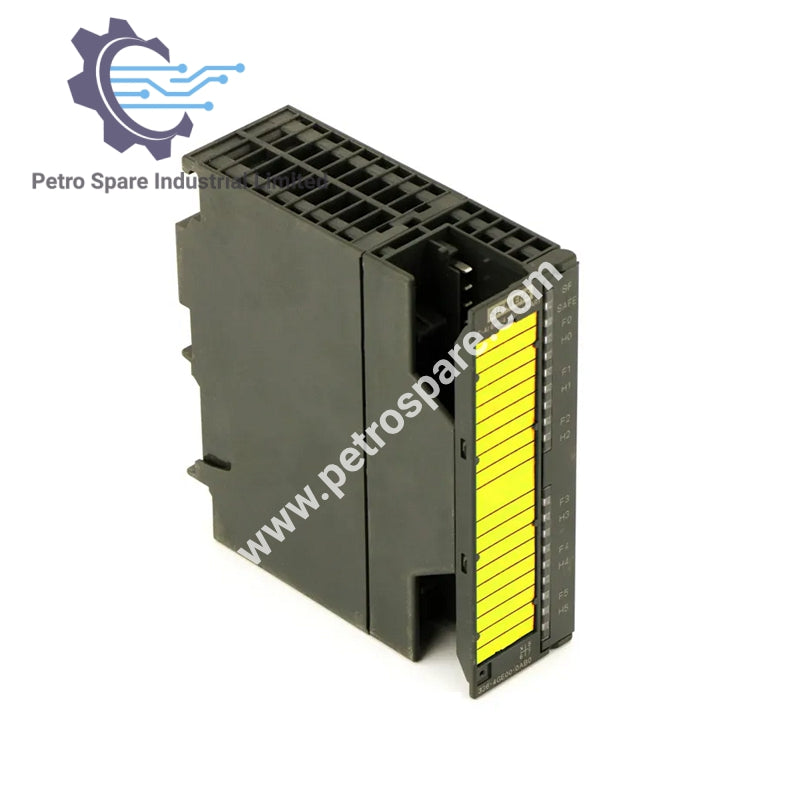

6ES7336-4GE00-0AB0

Обзор продукта

• Модель: 6ES7336-4GE00-0AB0
• Производитель: Siemens
• Тип: SIMATIC S7 Аналоговый вход SM336

Технические характеристики

• Напряжение питания: 24 В DC (L+)
• Защита от обратной полярности: Да
• Входной ток (шина задней панели): 90 мА (макс.)
• Входной ток (напряжение питания L+): 150 мА (типично)
• Потери мощности: 4.5 Вт (типично)

Аналоговые входы

• Количество аналоговых входов: 6
• Допустимый входной ток (предел разрушения): 40 мА (макс.)
• Диапазоны входных сигналов:
  • Напряжение: Нет
  • Ток: Да
  • Диапазоны (номинальные значения):
    • 0 до 20 мА: Да
    • 4 до 20 мА: Да
  • Входное сопротивление (0 до 20 мА): 150 Ом (типично), 175 Ом (макс.)
  • Входное сопротивление (4 до 20 мА): 150 Ом (типично), 175 Ом (макс.)

Размеры

• Ширина: 40 мм
• Высота: 125 мм
• Глубина: 120 мм
• Вес: 350 г (прибл.)

Особенности

• Отказоустойчивые аналоговые входы: SIL 3 для SIMATIC Safety
• Поддержка HART: Да
• Требуемый передний разъем: 20-контактный

---
