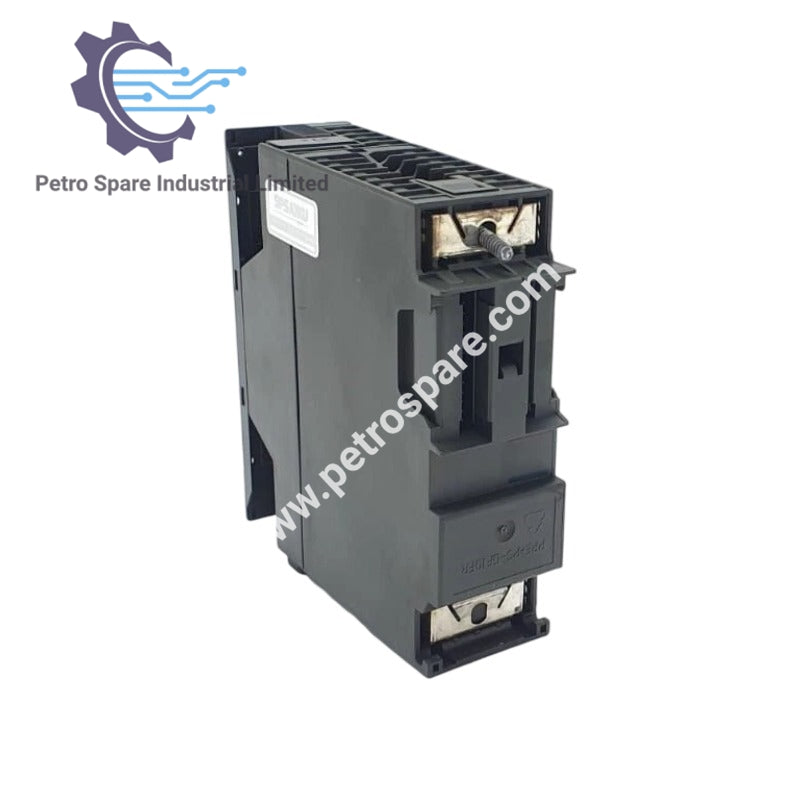

6ES7332-7ND00-0AB0

Общие технические характеристики

• Обозначение типа продукта: Модуль аналогового выхода

• Номер заказа: 6ES7332-7ND00-0AB0

• Семейство: SIMATIC S7

• Вес: Прибл. 220 г

Напряжение питания

• Номинальное напряжение нагрузки L+ (DC): 24 В

Входной ток

• Максимальный ток с напряжения нагрузки L+ (без нагрузки): 240 мА

• Максимальный ток с шины задней панели 5 В DC: 60 мА

Потери мощности

• Типичные потери мощности: 3 Вт

Аналоговые выходы – общие сведения

• Количество аналоговых выходов: 4

• Защита от короткого замыкания на напряженческом выходе: Да

• Максимальный ток короткого замыкания на напряженческом выходе: 40 мА

• Максимальное напряжение без нагрузки на токовом выходе: 18 В

Диапазоны выходов

• Диапазоны напряженческих выходов:

  • 0 до 10 В: Да

  • 1 В до 5 В: Да

  • -10 В до +10 В: Да

• Диапазоны токовых выходов:

  • 0 до 20 мА: Да

  • -20 мА до +20 мА: Да

  • 4 мА до 20 мА: Да

Сопротивление нагрузки (в номинальном диапазоне выхода)

• Минимальное сопротивление нагрузки при напряженческих выходах: 1 кОм

• Максимальная емкостная нагрузка при напряженческих выходах: 1 мкФ

• Максимальное сопротивление нагрузки при токовых выходах: 500 Ом

• Максимальная индуктивная нагрузка при токовых выходах: 1 мГн

Длина кабеля

• Экранированный кабель, макс. длина: 200 m

Генерация аналогового значения для выходов

• Разрешение с запасом (бит включая знак), макс.: 16 бит

• Время преобразования (на канал): 1,5 мс

Физические размеры

• Ширина: 40 мм

• Высота: 125 мм

• Глубина: 120 мм

---
