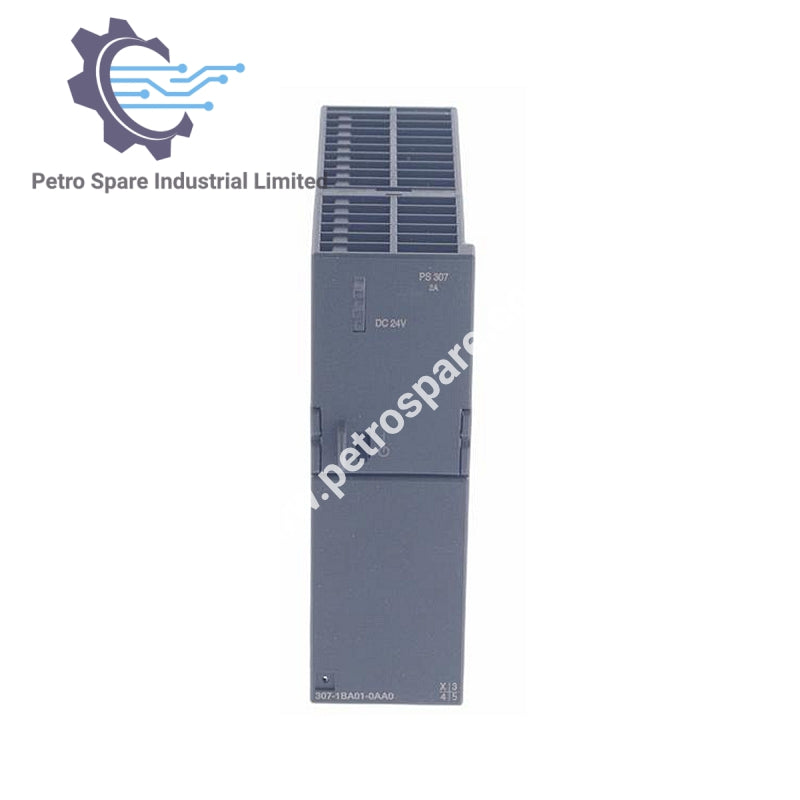

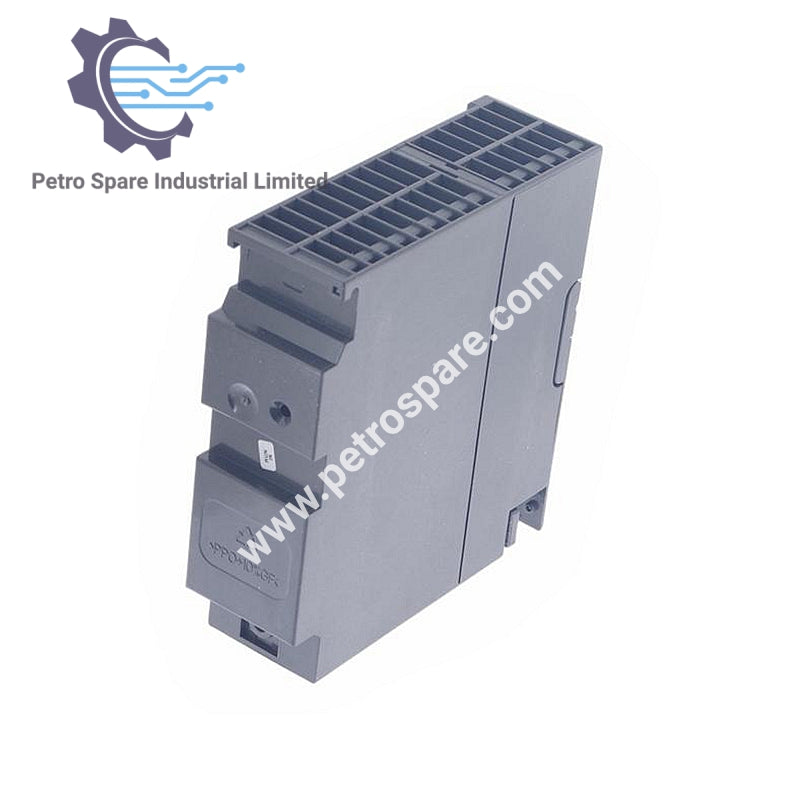

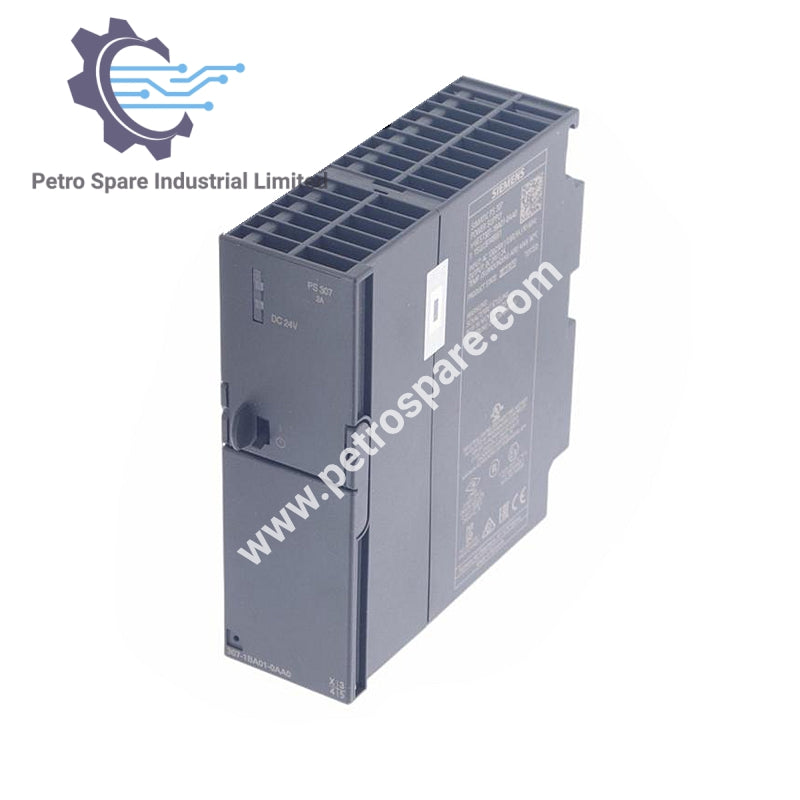

6ES7307-1BA01-0AA0

Обзор

• Бренд: Siemens

• Модель: 6ES7307-1BA01-0AA0

• Тип продукта: SIMATIC S7-300 регулируемый источник питания

• Выход: 24 В DC / 2 A

• Вход: 120/230 В AC

Эффективность и потери мощности

• Эффективность: 84%

• Потери мощности: 9 Вт типично при номинальной нагрузке

Технические характеристики входа

• Напряжение питания: 120–230 В AC, автоматический выбор диапазона

• Диапазоны напряжения: 85–132 В / 170–264 В AC

• Способность к перенапряжению: 2.3 × Vin в течение 1.3 мс

• Буферизация при сбое питания: минимум 20 мс

Технические характеристики выхода

• Тип напряжения: регулируемое, изолированное DC

• Номинальное выходное напряжение: 24 В

• Допуск напряжения: ±3%

• Точность управления: 0.1% (флуктуация входа), 0.2% (флуктуация нагрузки)

• Остаточная пульсация: макс 50 мВ, типично 5 мВ

---
