6DD1640-0AH0

Обзор

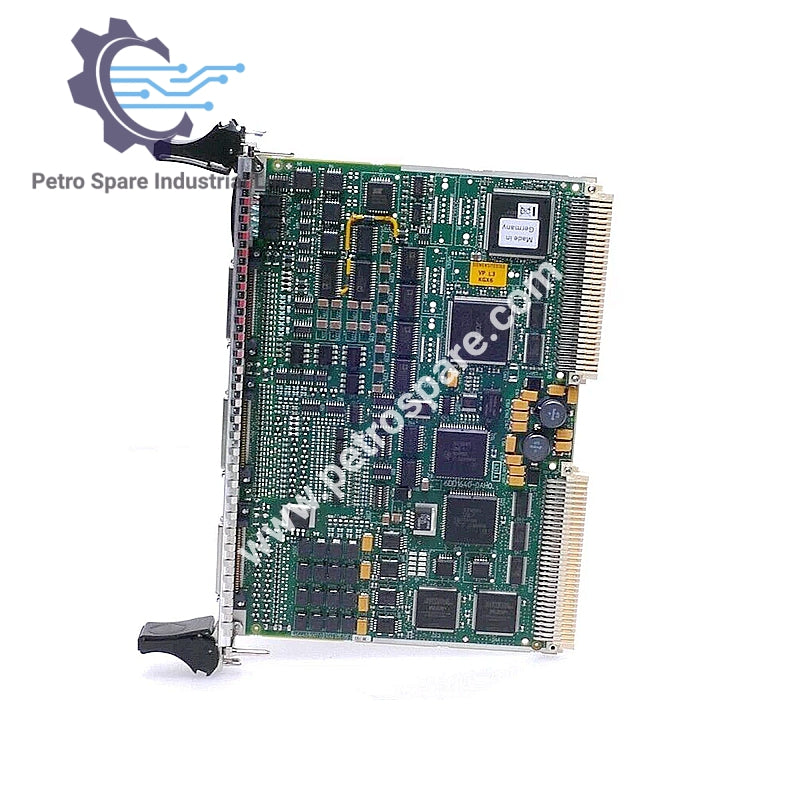

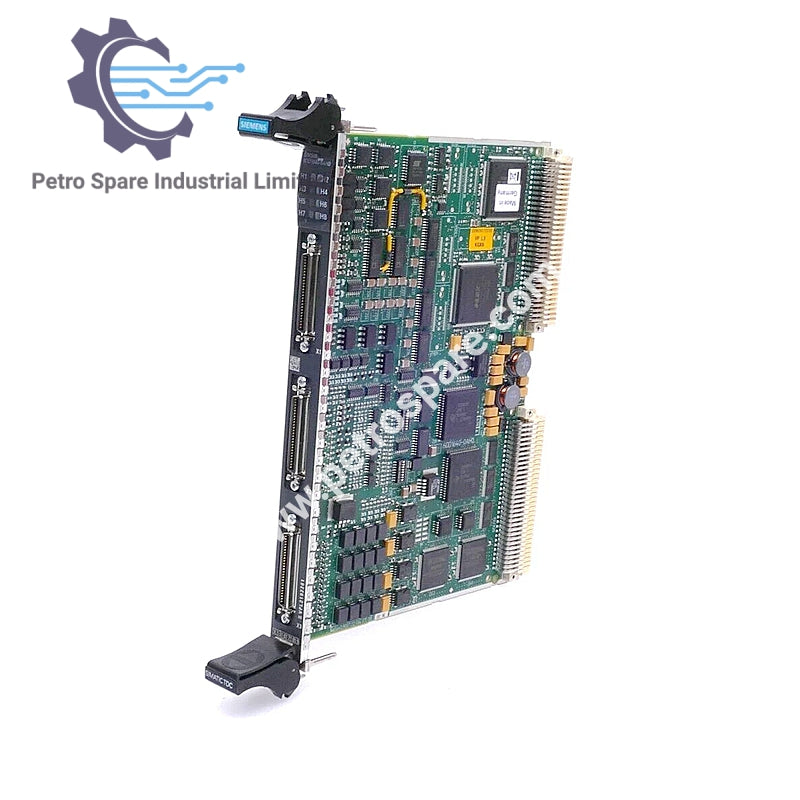

6DD1640-0AH0 является модулем сигналов Siemens SM500 с 8 аналоговыми входами и 8 аналоговыми выходами для промышленных автоматизированных систем.

Аналоговые Выходы

• Номер: 8

• Версия: Выход с соответствующим заземлением

• Электрическая изоляция: Нет

• Диапазон выходного напряжения: от -10 В до +10 В

• Выходной ток: ±10 мА

• Разрешение: 12 бит

• Типичное время преобразования на канал: 4 мкс

• Допуск:

• Максимальная ошибка дифференциальной линейности: ±1 LSB (монотонность гарантирована)

• Максимальная ошибка усиления: ±0.3%

• Максимальная ошибка смещения: ±24 LSB

• Скорость нарастания: примерно 3.5 В/мкс

• Выходное напряжение:

• Защита от короткого замыкания: Да (на землю)

• Ток короткого замыкания: примерно 100 мА

Аналоговые входы

• Номер: 8

• Версия: Дифференциальные входы

• Электрическая изоляция: Нет

• Диапазон входного напряжения: от -10 В до +10 В

• Разрешение: 12 бит

• Максимальное время преобразования на канал: примерно 20 мкс

• Допуск:

• Максимальная ошибка дифференциальной линейности: ±1 LSB (без пропущенных кодов)

• Максимальная ошибка усиления: ±0.3%

• Максимальная ошибка смещения: ±5 LSB

• Входное сопротивление: 20 кОм

• Входной фильтр: 34 кГц

• Защита от обратной полярности: Да, так как используются дифференциальные входы

---
