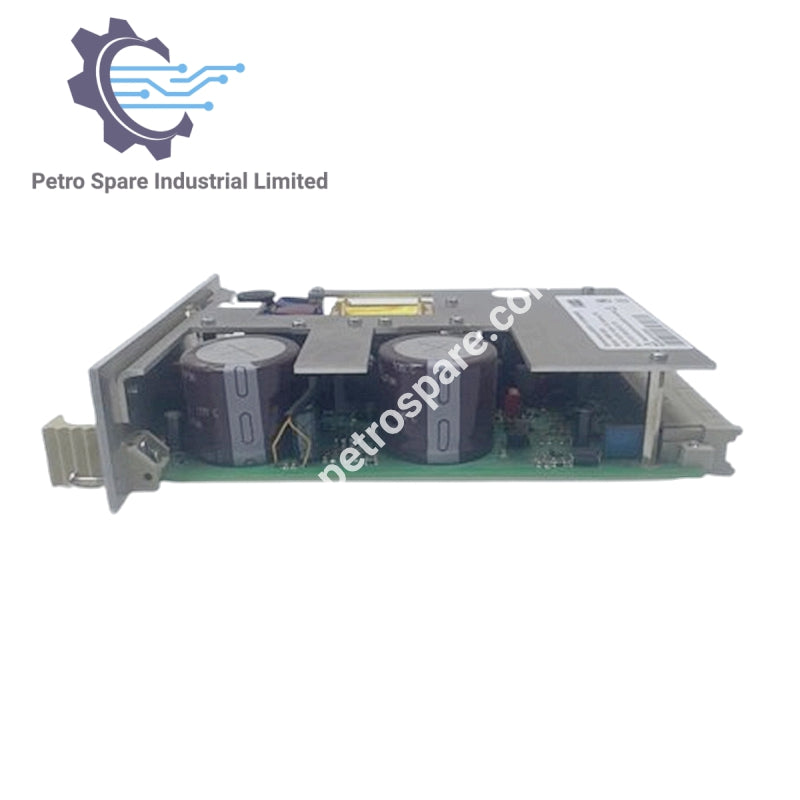

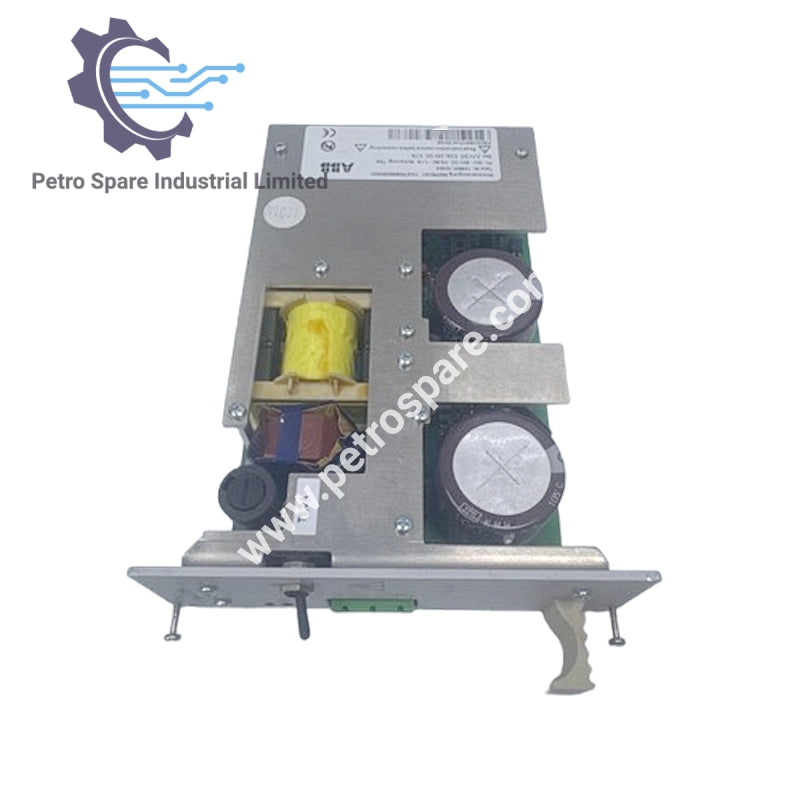

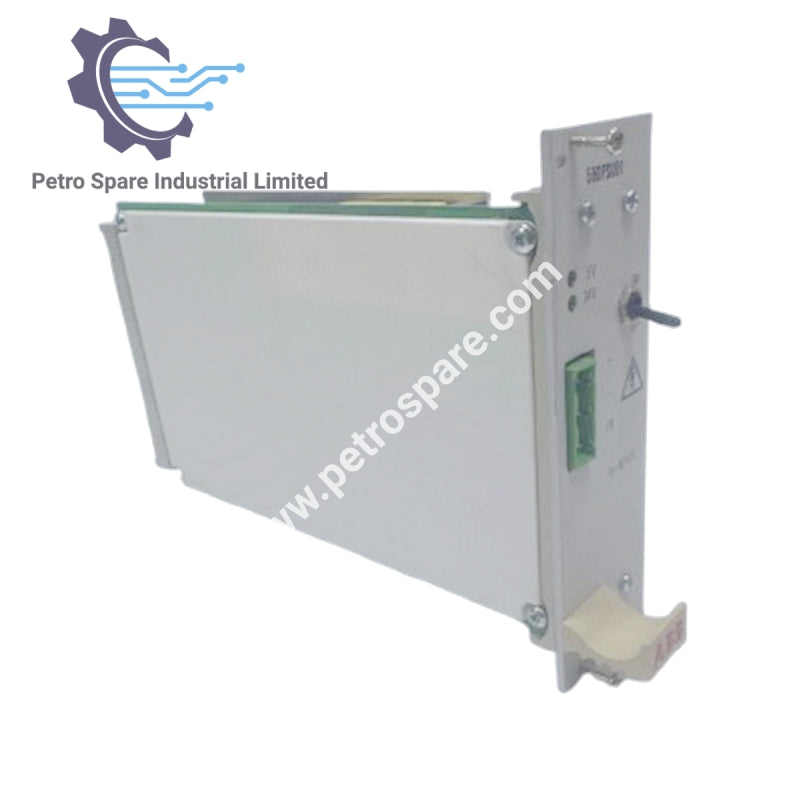

560PSU01

Обзор

ABB 560PSU01 — это блок питания, разработанный для стоек RTU560. Он обеспечивает двойные выходы постоянного тока, возможность резервного питания и гальваническую развязку для надежной работы в системах промышленной автоматизации.

Общая информация

• Модель: 560PSU01

• Тип: Блок питания для стоек RTU560

• Совместимость: Подходит для резервного питания в 560MPR03 / 560SFR02

• Вес: 0,6 кг

• Размеры: 160 × 100 мм, формат еврокарты 3HE, лицевая панель 8R (40 мм)

• Корпус: Печатная плата

• Крепление: Установка в стойку RTU560

Входные характеристики

• Диапазон напряжения: 110–220 В постоянного тока

• Допуск: −20% до +15%

• Прерывание напряжения: ≤50 мс, 0% Un, >48 В постоянного тока

• Максимальный входной ток: 0,6–0,3 А

• Пусковой ток: <10 А, 50 мкс–1,5 мс (IEC 60870‑4 класс S1)

• Предохранитель: F1 = 3,15 А T

• КПД: 62%

• Внешний автоматический выключатель: Требуется ток срабатывания 10 А на плюсовом проводе

• Защита от обратного напряжения: Да

• Гальваническая развязка: Да, между первичной и вторичной цепями

Выходные характеристики

• Общая выходная мощность: 44,3 Вт

• Снижение мощности: −2,5% на каждый Кельвин при температуре ≥50 °C

• Выход U1: 5,1 В постоянного тока, допуск 5,0–5,3 В, ток 0,2–5,5 А, остаточные пульсации ≤30 мВ пп

• Выход U2: 24 В постоянного тока, допуск 22,4–26,3 В, ток 0–0,7 А, остаточные пульсации ≤80 мВ пп

---
