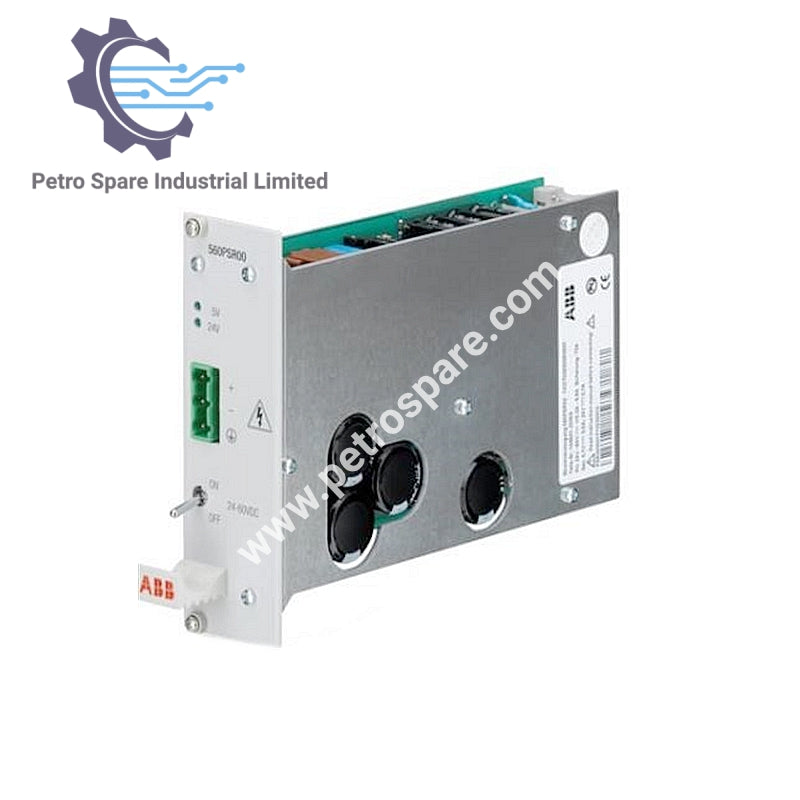

560PSR00 1KGT026500R0001

Обзор

 Блок питания ABB 560PSR00 обеспечивает надежное питание стоек RTU560 с широким диапазоном входного напряжения и защитными функциями.

Вход питания

• Входное напряжение: 24–60 В постоянного тока

• Диапазон допуска входного напряжения: -20% до +15%

• Прерывание напряжения: ≤ 50 мс; 0% Un; >48 В постоянного тока

• Максимальный входной ток: 2.3–0.9 А

• Пусковой ток: <10 А; 50 мкс–1.5 мс (Класс S1 по IEC 60870-4)

• Внешний автоматический выключатель: Требуется, ток срабатывания 10 А на плюсовом проводе

• Защита от обратного напряжения: Да

• Гальваническая развязка: Между первичной и вторичной цепями

Выход питания

• Общая выходная мощность: 44.3 Вт

• Снижение мощности: -2.5% / К выше 55 °C

Условия эксплуатации

• Рабочая температура (EN 60068-2-14): от -25 °C до 70 °C

• Температура запуска (EN 60068-2-1): -40 °C

• Относительная влажность (EN 60068-2-30): 5% до 95% (без конденсации)

Механическая компоновка

• Размеры: 160 мм × 100 мм, формат евро карты 3HE

• Ширина передней панели: 8R (40 мм)

• Тип корпуса: Печатная плата

• Крепление: Для стоек RTU560

• Вес: примерно 0.6 кг

---
