5501-429

Обзор

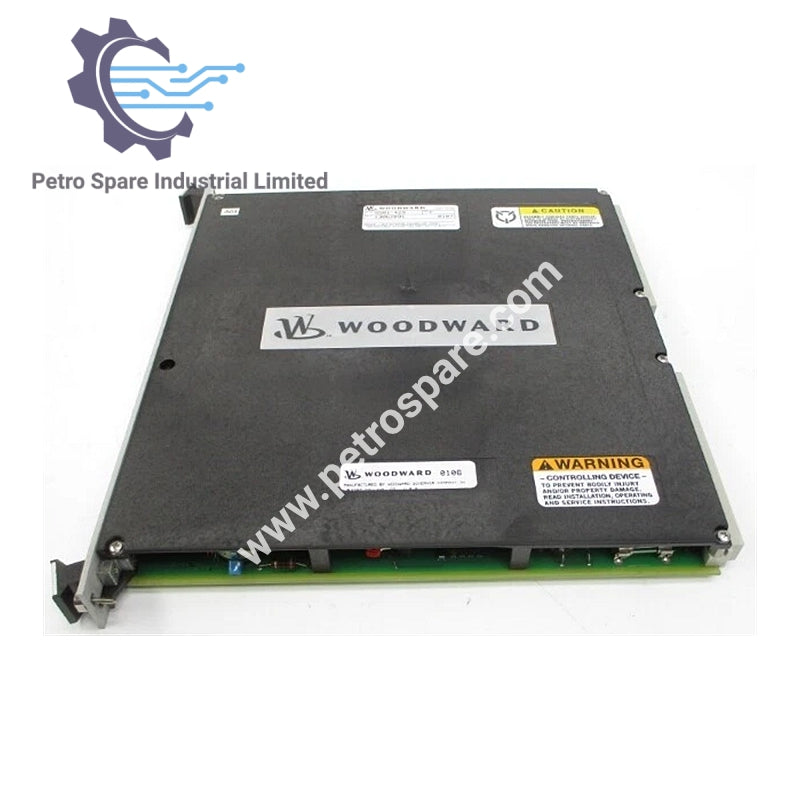

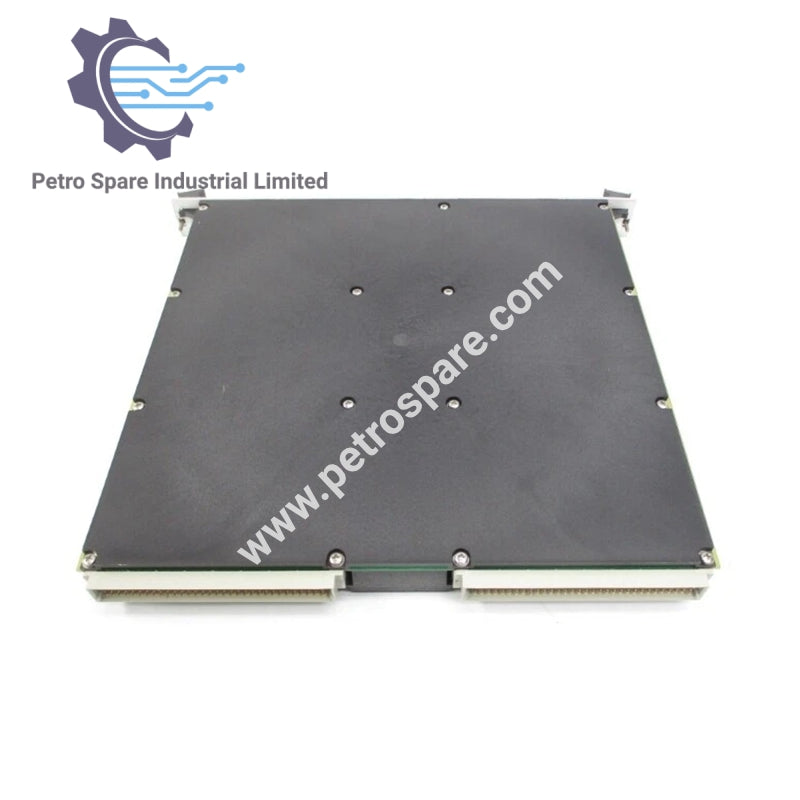

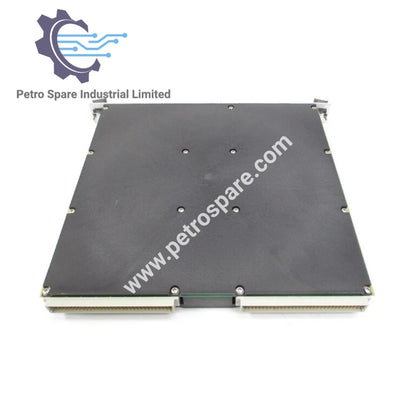

Модуль 5501-429 от Woodward — это 2-канальный контроллер исполнительного механизма серии NetCon, предназначенный для точного управления пневматическими или гидромеханическими приводами с встроенным обнаружением неисправностей.

Электрические характеристики

• Версия драйвера: Версия 25 мА

• Требования к питанию: +5 В при 0.5 А, +24 В при 1 А

• Максимальное сопротивление нагрузки: 10/30 мА макс

• Допуск на считывание тока: 5% от полного диапазона

Мониторинг обратной связи и неисправностей

• Поддерживает одно или два устройства обратной связи положения (LVDT, RVDT) на канал

• Контролирует возбуждение, обратную связь, драйверы, ошибки положения, питание логики, активность микроконтроллера и связь с ЦП

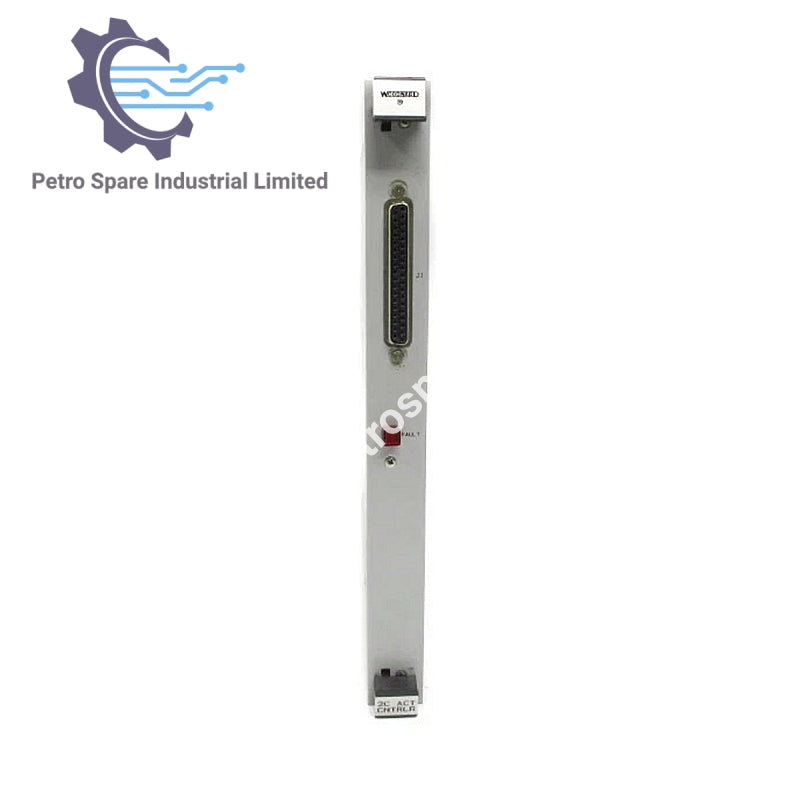

• Красный индикатор неисправности показывает состояние модуля для устранения неполадок

Физические и монтажные характеристики

• Размеры (Д×Ш×В): 10.25 × 9.75 × 1 in

• Закрепляется в направляющих карты и подключается к материнской плате

• Оснащён ручками для удобного снятия

• Требуется низкоплотный дискретный кабель MicroNet

---
