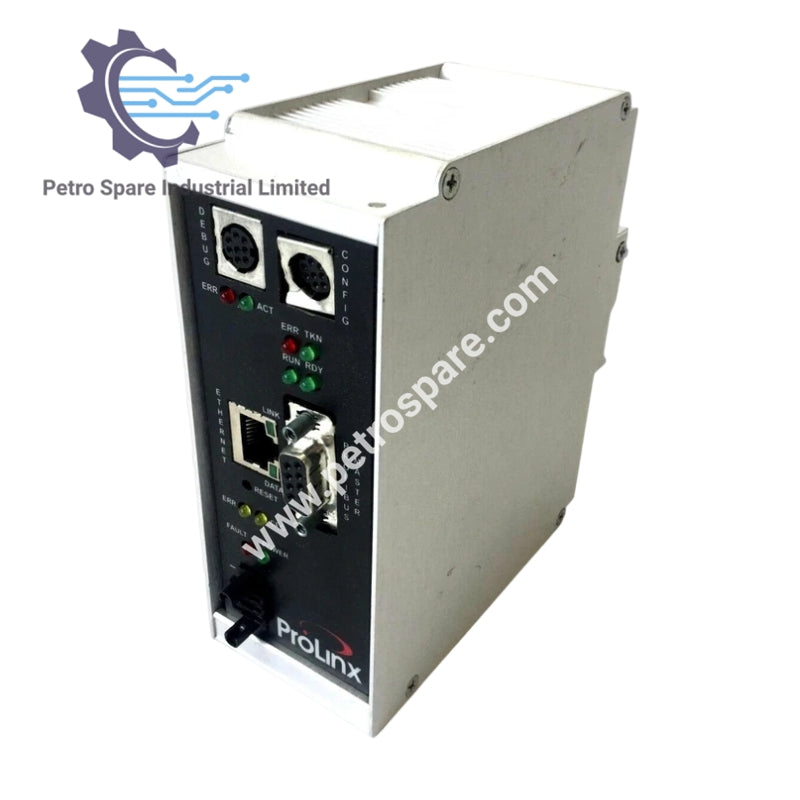

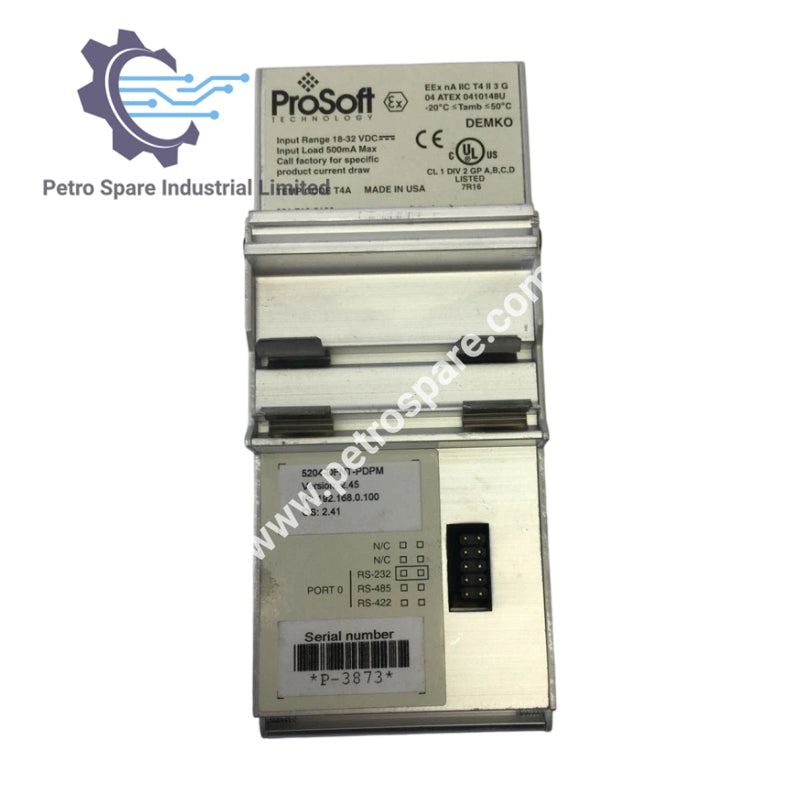

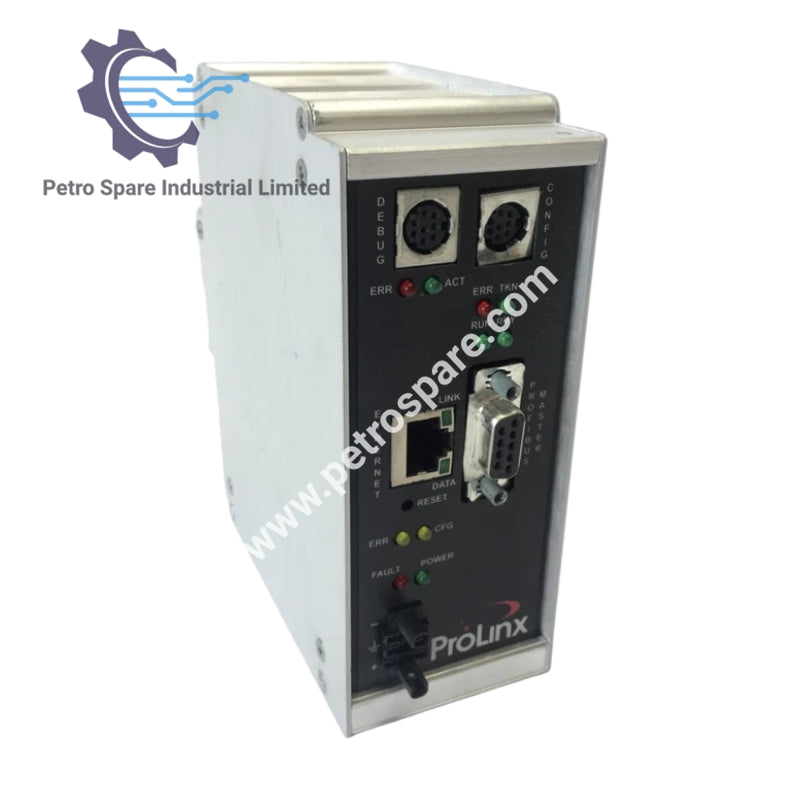

5204-DFNT-PDPM

Обзор продукта

5204-DFNT-PDPM — это шлюзовой модуль EtherNet/IP, который интегрирует ведомые устройства PROFIBUS DP в систему.

Технические характеристики

• Тип продукта: Шлюз

• Протокол связи: EtherNet/IP к PROFIBUS DP Master

• PROFIBUS Master: Реализация с одним портом, мастер класса 1, конфигурация узла и доступ к диагностике

• Скорость передачи данных: 9,6 кбит/с – 12 Мбит/с

• Список команд: Read Diag, Global Cmd, Read Cntrs, Reset Cntrs

• Адрес узла: 0 – 125, выбирается программно

• Статусные данные: Коды ошибок, счетчики, статус порта для каждого настроенного ведомого устройства

Аппаратные характеристики

• Питание: 24 В постоянного тока номинально (допустимо 18–36 В постоянного тока)

• Ток нагрузки: максимум 500 мА при 24 В постоянного тока

• Рабочая температура: от –20 до 50°C (от –4 до 122°F)

• Температура хранения: от –40 до 85°C (от –40 до 185°F)

• Относительная влажность: 5–95% без конденсации

• Размеры: Стандартные 5,20 В x 2,07 Ш x 4,52 Г дюймов / Расширенные 5,20 В x 2,73 Ш x 4,52 Г дюймов

• Индикаторы LED: Питание и статус модуля, статус приложения, активность последовательного порта, активность/ошибка последовательного порта

• Порт конфигурации: DB-9M RS-232, без аппаратного управления потоком

---
