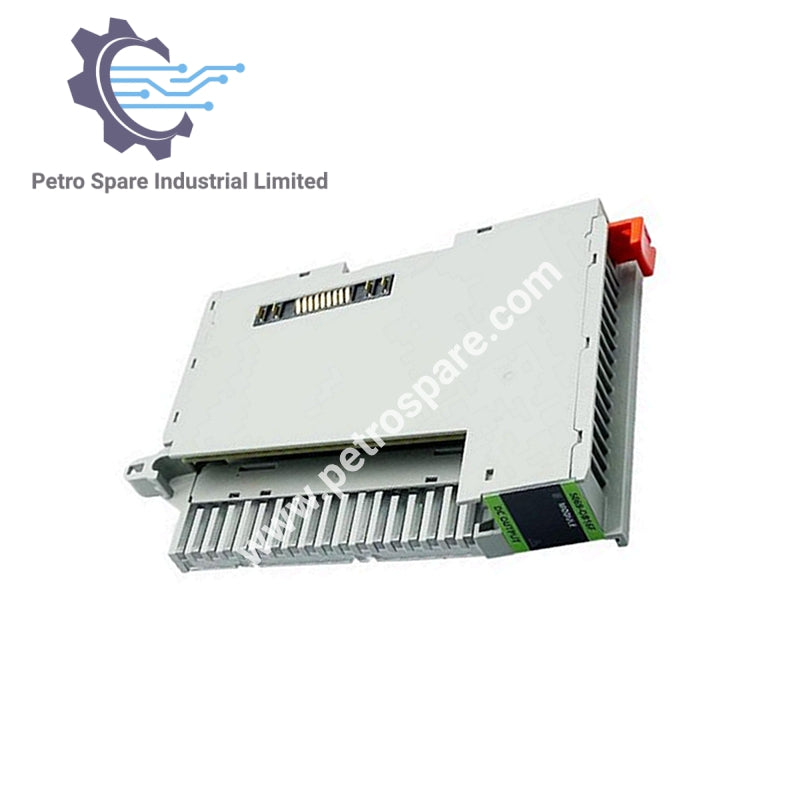

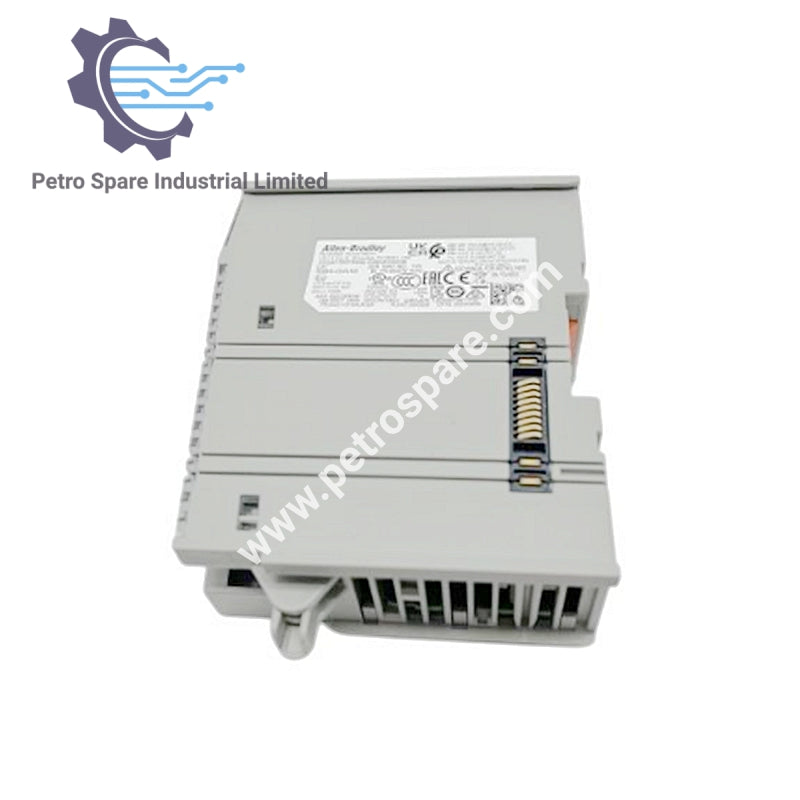

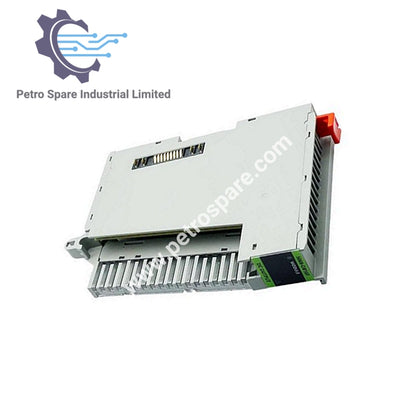

5069-OB16F

Обзор

Allen-Bradley 5069-OB16F — это компактный модуль цифрового вывода с 16 точками источника, предназначенный для надежного управления постоянным током в системах промышленной автоматизации.

Технические характеристики

• Тип компонента: Модуль цифрового вывода

• Номинальные параметры выхода: 0,5 А резистивная нагрузка на канал при 10…32 В постоянного тока

• Питание модуля (MOD): 75 мА при 18…32 В постоянного тока

• Питание модуля (MOD) через проход: 9,55 А при 18…32 В постоянного тока

• Питание LA: 0,5 А на канал при 10…32 В постоянного тока, 8 А на модуль при 10…32 В постоянного тока

• Питание SA (через проход): 9,95 А при 10…32 В постоянного тока

• Ограничение проходного тока: Не превышать 10 А по току питания MOD или SA

Эксплуатационные условия

• Рабочая температура: 0…60 °C (32…140 °F)

• Максимальная температура окружающего воздуха: 60 °C (140 °F)

• Максимальная температура хранения: 85 °C

• Минимальная температура хранения: -40 °C

• Максимальная относительная влажность: 95 %

Механические характеристики

• Тип корпуса: Отсутствует (открытый тип)

• Изоляционное напряжение: 300 В постоянного тока, базовый тип изоляции

• Примечания по изоляции: Нет изоляции между питанием LA и выходными портами; нет изоляции между отдельными выходными портами

---
