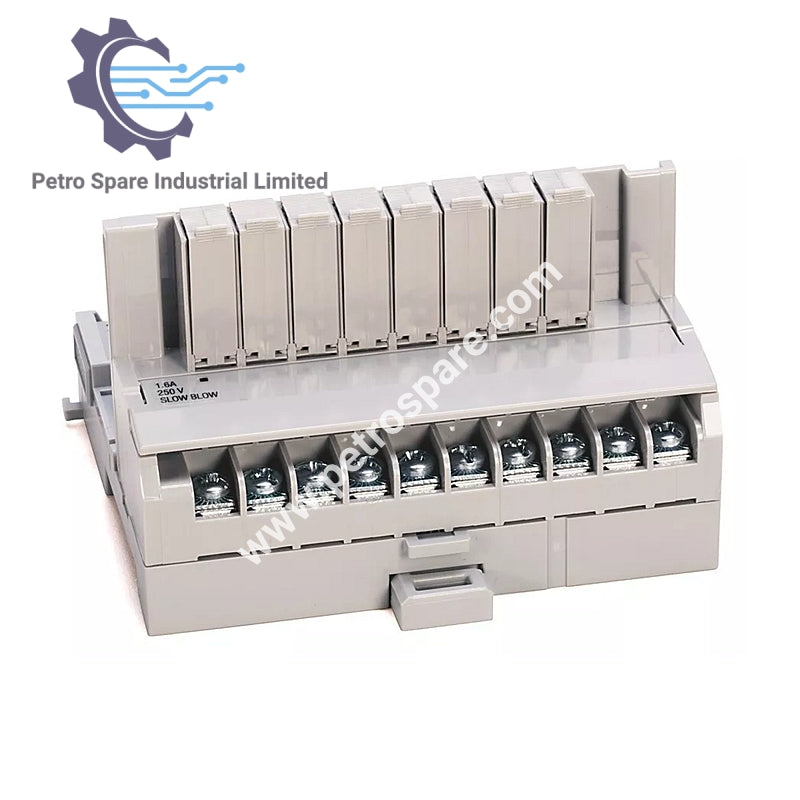

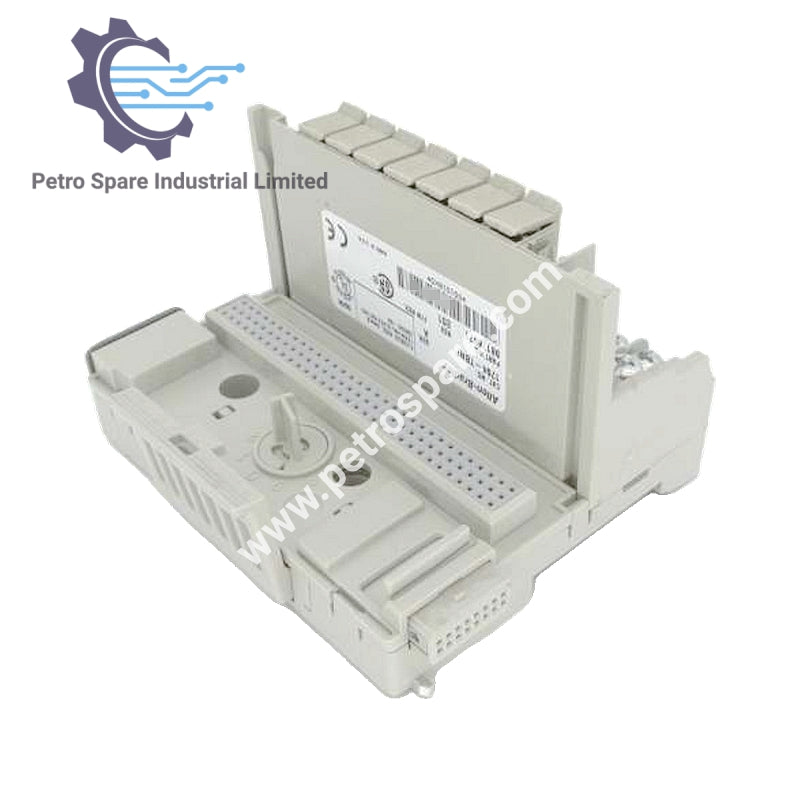

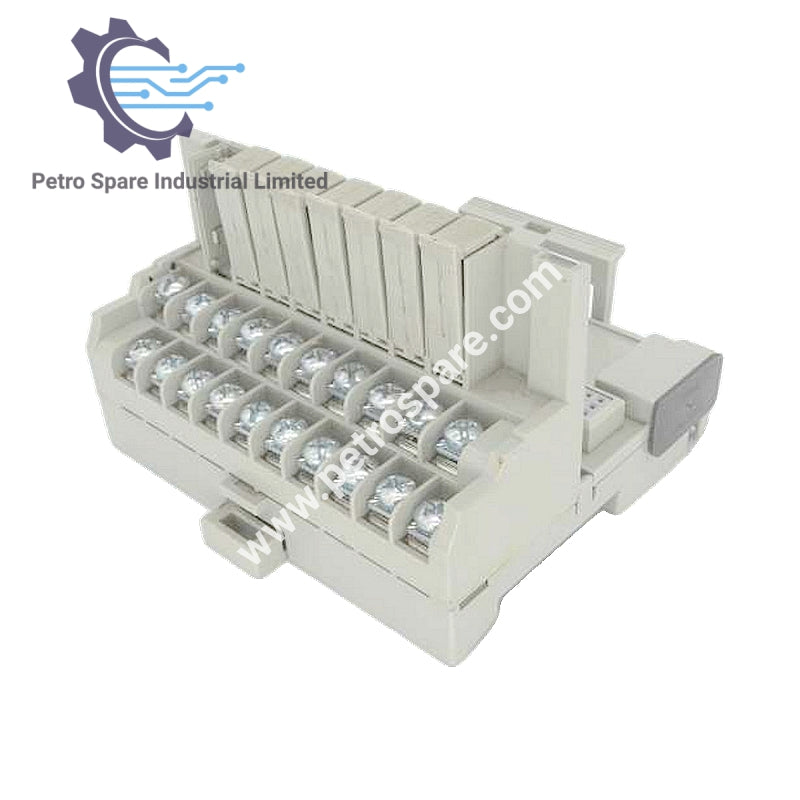

1794-TBNF

Обзор

Allen-Bradley 1794-TBNF является базовым терминальным блоком Flex I/O, разработанным для бесшовной интеграции с системами промышленной автоматизации, предлагая надежные возможности по работе с напряжением и током.

Электрические и механические характеристики

• Номинальное напряжение: 24В DC/AC, 120В DC/AC, 230В DC/AC

• Диапазон питающего напряжения (макс.): 250В DC/AC, 50/60Гц, 10А

• Номинальный ток: 10 Ампер

• Ток потребления шины: 640 мА при 5В DC

• Изоляционное напряжение: Максимум 250В непрерывно

• Крутящий момент винта клеммы: 1.4 Нм

• Размер провода: 0.34-3.3 мм² (22-12 AWG)

• Тип соединения: Винтовой зажим

• Соединение в цепочку (Daisy-Chaining): Не поддерживается

Конфигурация клемм

• Клеммы ввода/вывода: 16 клемм

• Общие / питающие клеммы: по 2 клеммы каждого типа

• Распределение клеммной колодки:

• Верх: клеммы ввода/вывода / COM

• Низ: клеммы ввода/вывода / +V

• Количество клеммных колодок: Две (2)

Размеры

• Габариты: 94 x 94 x 69 мм (3.7 x 3.7 x 2.7 дюйма)

Дополнительная информация

• Тип модуля: Базовый терминальный блок

• Серия: Flex I/O

---
