1794-IF2XOF2I

Обзор продукта

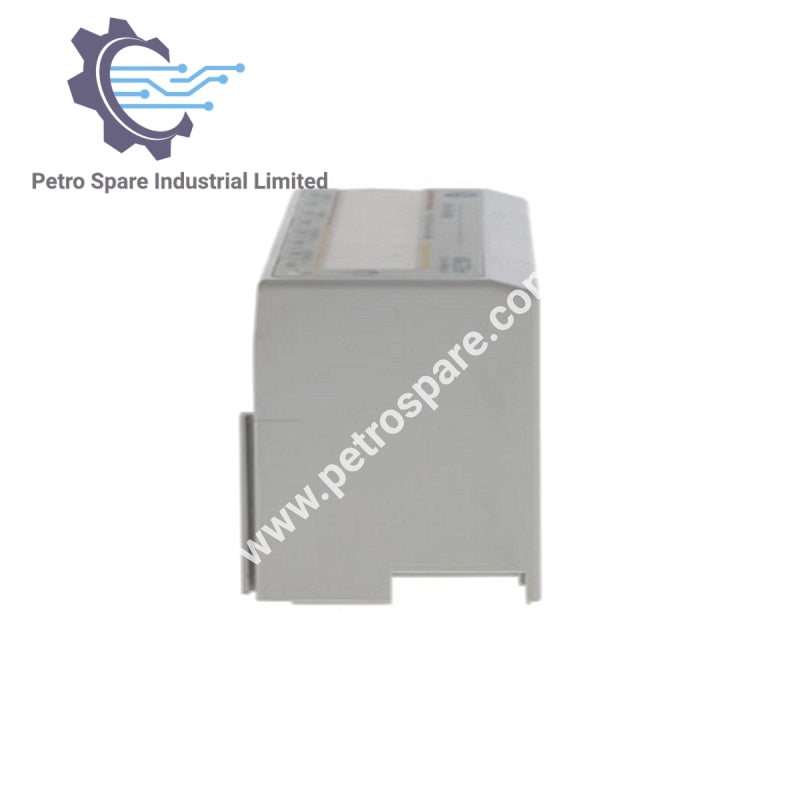

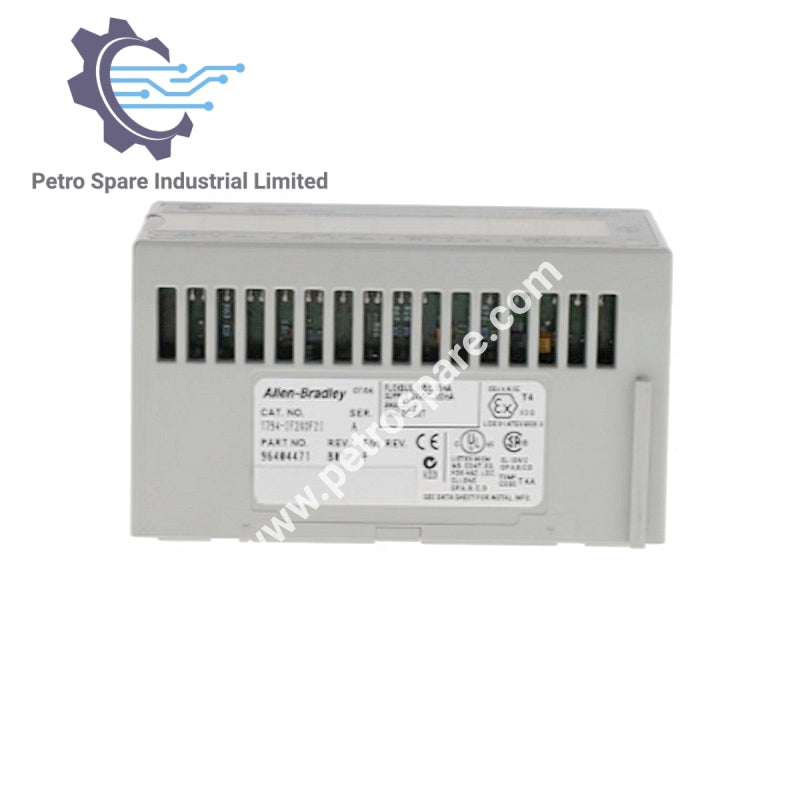

1794-IF2XOF2I — изолированный аналоговый модуль ввода/вывода Allen-Bradley FLEX I/O, предназначенный для точной обработки аналоговых сигналов с межканальной изоляцией и заводской калибровкой.

Идентификация модуля

• Модель: 1794-IF2XOF2I

• Тип продукта: изолированный аналоговый модуль ввода/вывода

• Серия: FLEX I/O (бюллетень 1794)

• Производитель: Allen-Bradley Rockwell

• Расположение модуля: клеммная база 1794-TB2, 1794-TB3, 1794-TB3S, 1794-TB3T, 1794-TB3TS или 1794-TBN

Электрические характеристики

• Напряжение Flexbus: 5 В пост. тока

• Ток Flexbus: 50 мА

• Внешний источник питания пост. тока (ном.): 24 В пост. тока

• Диапазон напряжения: 19,2…31,2 В пост. тока (включая пульсации переменного тока 5 %)

• Ток внешнего источника питания пост. тока: 180 мА при 24 В пост. тока

• Рассеиваемая мощность (макс.): 3,3 Вт при 31,2 В пост. тока

• Тепловыделение (макс.): 11,3 BTU/ч при 31,2 В пост. тока

Изоляция и безопасность

• Изоляционное напряжение:

  • 120 В непрерывно (базовый тип изоляции) с TB2, TB3, TB3S, TB3T, TB3TS

  • 250 В непрерывно (базовый тип изоляции) с TBPN

• Типовые испытания: 1000 В перем. тока в течение 60 с

• Область изоляции: между каналами, между каналом и пользователем, между каналом и системой, а также между питанием пользователя и системой

Индикаторы и органы управления

• Индикатор состояния: 1 красно-зелёный светодиод питания/состояния

• Положение кодового переключателя: 5

Калибровка

• Частоты заводской калибровки: 150 Гц, 300 Гц, 600 Гц

• Повторная калибровка: требуется при необходимости

Характеристики проводников

• Категория проводника:

  • Категория 2 для сигнальных портов

  • Категория 2 для портов питания

• Сечение провода проводника: определяется установленной клеммной базой

• Тип провода: экранированный для сигнальных портов

---
