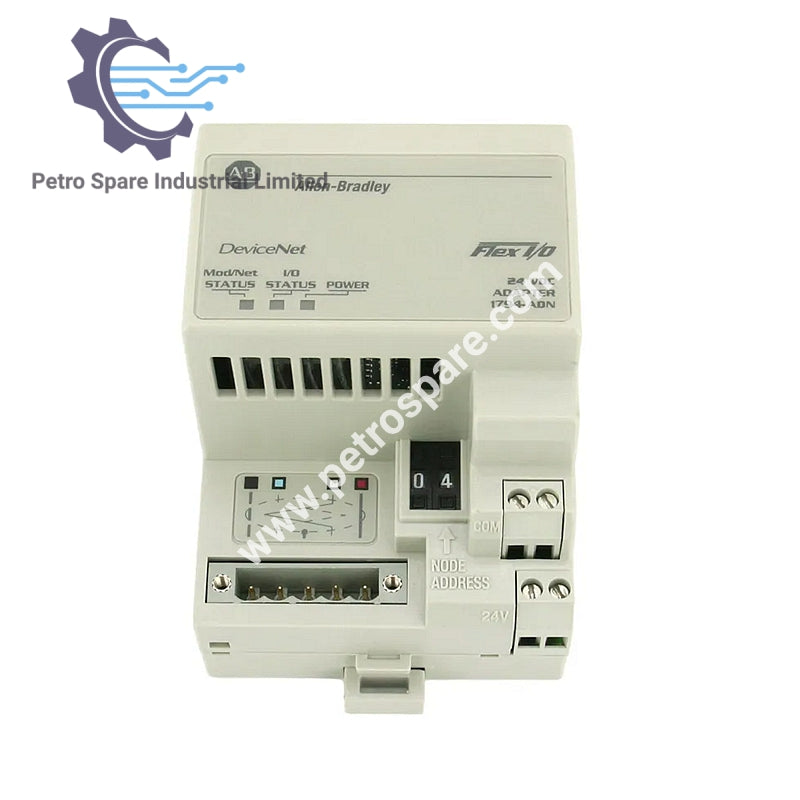

1794-ADN

Описание

Allen-Bradley 1794-ADN — это модуль адаптера DeviceNet, предназначенный для гибкой сетевой связи устройств с высокоскоростными вариантами связи.

Связь

• Коммуникационный порт: Один (1) DeviceNet

• Скорость передачи данных:

• 125KB

• 250KB

• 500KB

• Индикаторы:

• Статус Mod/Net: красный/зелёный

• Статус ввода/вывода: красный/зелёный

Крепление и проводка

• Крепление: DIN-рейка; монтаж на панель

• Кабель DeviceNet: Belden YR-29832 или эквивалент

• Размер проволоки:

• Максимум 12 калибр многожильный

• Максимальная изоляция 3/64 дюйма (1,2 мм)

Условия окружающей среды

• Рабочая температура: 0 до 55°C (32 до 131°F)

• Температура хранения: -40 до 85°C (-40 до 185°F)

• Вибрация: тестировано 5 g при 10-500 Гц согласно IEC 68-2-6

• Рабочий удар: пиковое ускорение 30 g, длительность импульса 11(+1) мс

Электрические характеристики

• Напряжение: 24 В постоянного тока

• Диапазон входного напряжения: от 19,2 до 31,2 В постоянного тока

• Выходной ток Flexbus: максимум 640 мА при 5 В постоянного тока

• Изоляционное напряжение: 50 Вольт непрерывно

• Потребляемая мощность: максимум 90 мА

• Рассеиваемая мощность: максимум 7,6 Вт при 19,2 В постоянного тока

• Скорость связи: 125КБ-500КБ

---
