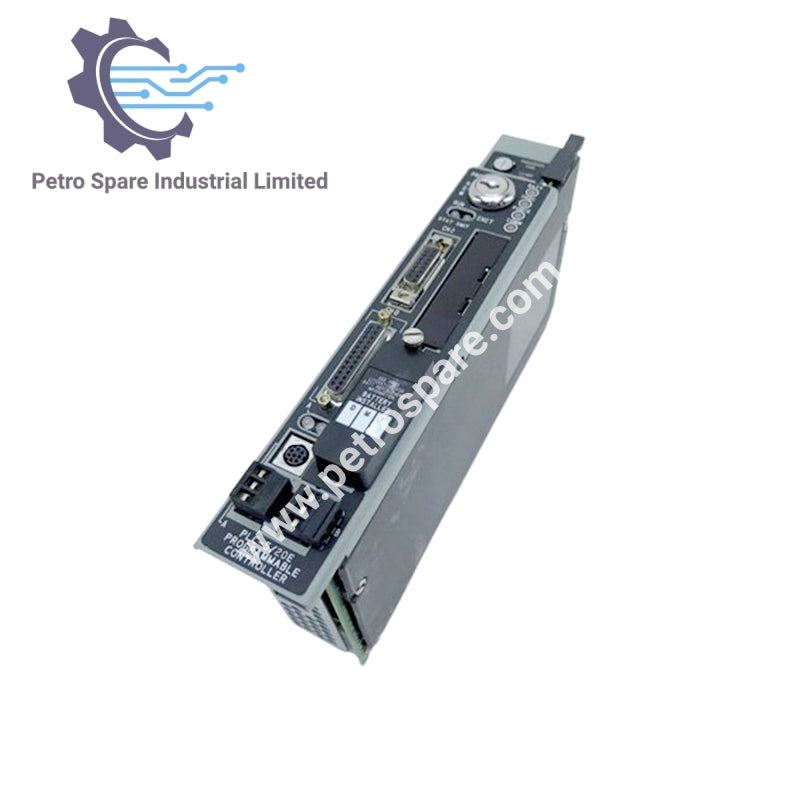

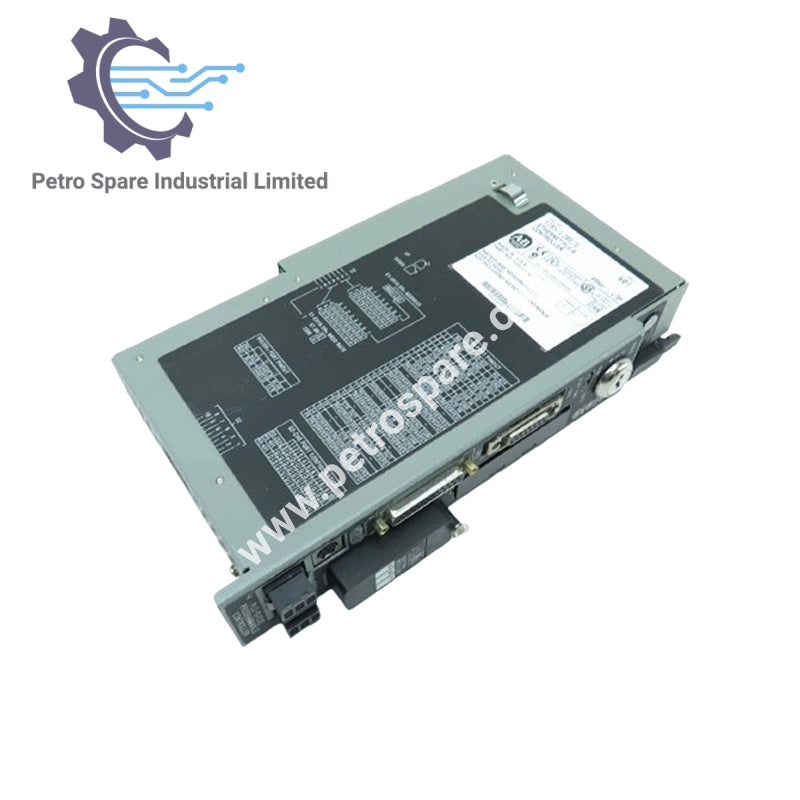

1785-L20E/E

Обзор

Модуль процессора 1785-L20E/E — это Ethernet-процессор PLC-5/20E от Allen-Bradley, предназначенный для задач автоматизации среднего масштаба. Он обеспечивает надёжную связь через несколько встроенных интерфейсов и поддерживает широкий спектр конфигураций удалённого ввода-вывода.

Процессор и память

• Тип процессора: PLC-5/20E

• Максимальная пользовательская память: 16K слов

• Оперативная память с батарейным питанием: Да (Батарея: 1770-XYC)

• Поддержка резервного копирования EEPROM: Да (совместимо с 1785-ME16/-ME32/-ME64/-M100)

• Защищённая память: Не поддерживается

Возможности ввода/вывода

• Максимальное общее количество ввода/вывода: 512 (любая комбинация) или 512 входов + 512 выходов (дополняющие)

• Максимальное количество аналоговых входов-выходов: 512

• Максимальное количество стоек ввода/вывода: 4 (стойки 0–3)

• Поддерживаемые удалённые шасси ввода/вывода: 12

• Максимальное количество универсальных удалённых шасси ввода/вывода: 12

• Максимальное количество шасси ввода/вывода (всего): 13

• Расширенный локальный шасси: 0

Интерфейсы связи

• Встроенные порты:
  • 1 Ethernet
  • 1 DH+ (фиксированный)
  • 1 DH+/удалённый ввод/вывод (адаптер или сканер)
  • 1 последовательный порт (RS-232, RS-423, RS-422A на выбор)

• Порт расширения сопроцессора: Поддерживается

Производительность и электрические характеристики

• Время сканирования ввода/вывода на стойку:
  • 10 мс при 57.6 кбит/с
  • 7 мс при 115.2 кбит/с
  • 3 мс при 230.4 кбит/с

• Ток нагрузки шины: 2.3 А

• Рассеиваемая мощность: 12 Вт

• Совместимость с источником питания: 1771-P4S, -P6S, -P4S1, -P6S1

---
