1771-OP

Обзор

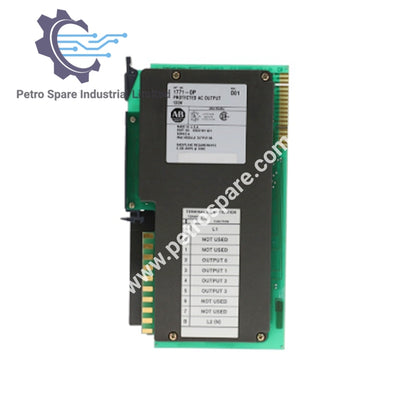

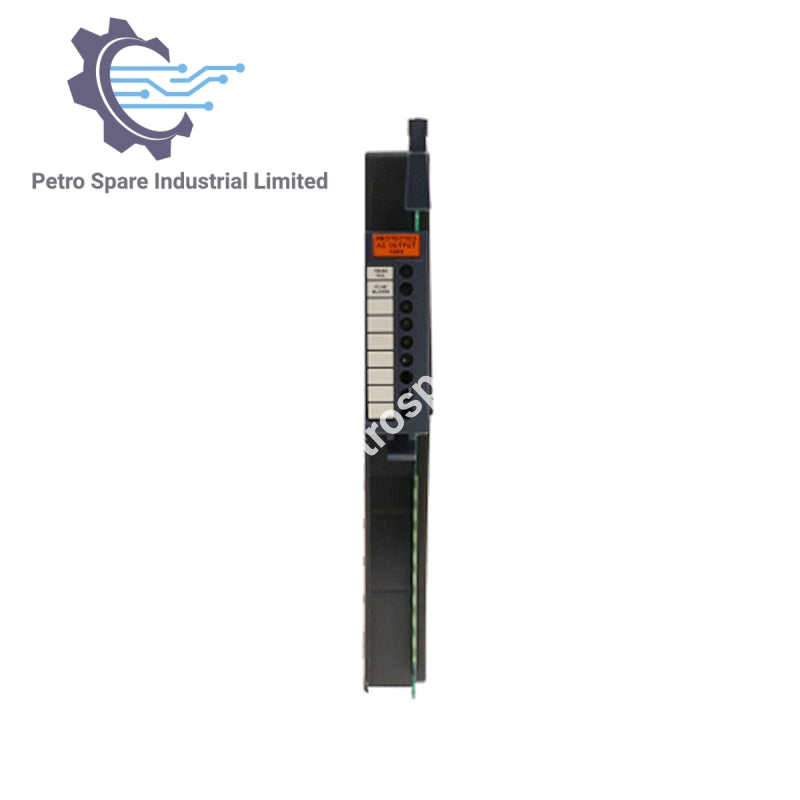

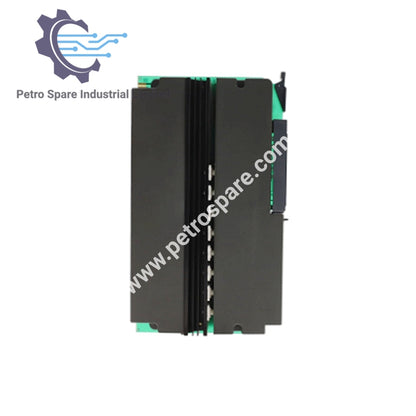

1771-OP — это защищённый модуль выходов переменного тока Allen-Bradley с 4 каналами, предназначенный для применения с напряжением 120 В переменного тока в системах PLC-5 и обеспечивающий защиту от импульсных перенапряжений и надёжное переключение.

Идентификация модуля

• Модель: 1771-OP

• Тип изделия: защищённый модуль выходов переменного тока

• Производитель: Allen-Bradley Rockwell

• Количество выходов на модуль: 4

• Расположение модуля: шасси ввода-вывода 1771

Характеристики выходов

• Диапазон выходного напряжения: 92…138 В переменного тока при 47–63 Гц

• Номинальный выходной ток: 2 А на выход (макс. 6 А на модуль)

• Импульсный ток (макс.): 20 А на выход в течение 60 мс

• Минимальный ток нагрузки: 80 мА на выход при 120 В переменного тока, 60 Гц

• Падение напряжения во включённом состоянии (макс.): 2 В переменного тока при 100 мА

• Ток утечки в выключенном состоянии (макс.): 6 мА на выход при 120 В переменного тока

Временные характеристики

• Задержка сигнала:

  • Включение: 1,0 мс

  • Выключение: 8,3 мс

Данные о мощности и тепловых характеристиках

• Рассеиваемая мощность: 1,8 Вт (мин.), 13,9 Вт (макс.)

• Тепловыделение: 6,1 BTU/ч (мин.), 47,2 BTU/ч (макс.)

• Ток объединительной платы: 350 мА при 5 В постоянного тока ±5%

Изоляция и безопасность

• Напряжение изоляции: 1500 В переменного тока (среднеквадратичное значение)

• Защита предохранителями:

  • 0,5 А Bussmann типа GLD

  • 5 А Bussmann типа MTH

Эксплуатационные характеристики

• Рабочая температура: 0…60 °C (32…140 °F)

• Температура хранения: -40…85 °C (-40…185 °F)

• Относительная влажность: 5…95% (без конденсации)

---
