1771-IFF

Обзор продукта

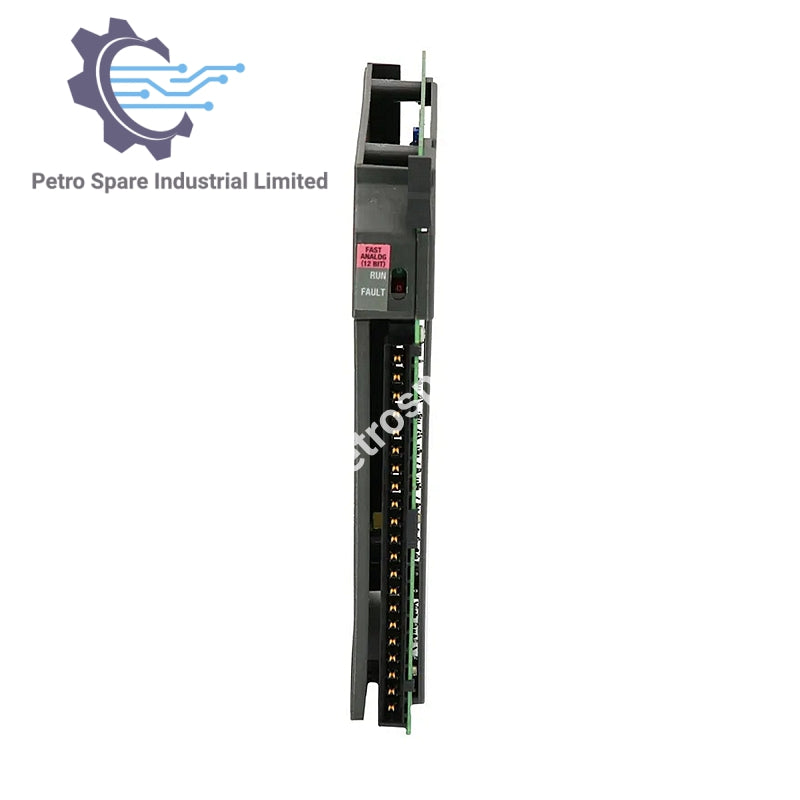

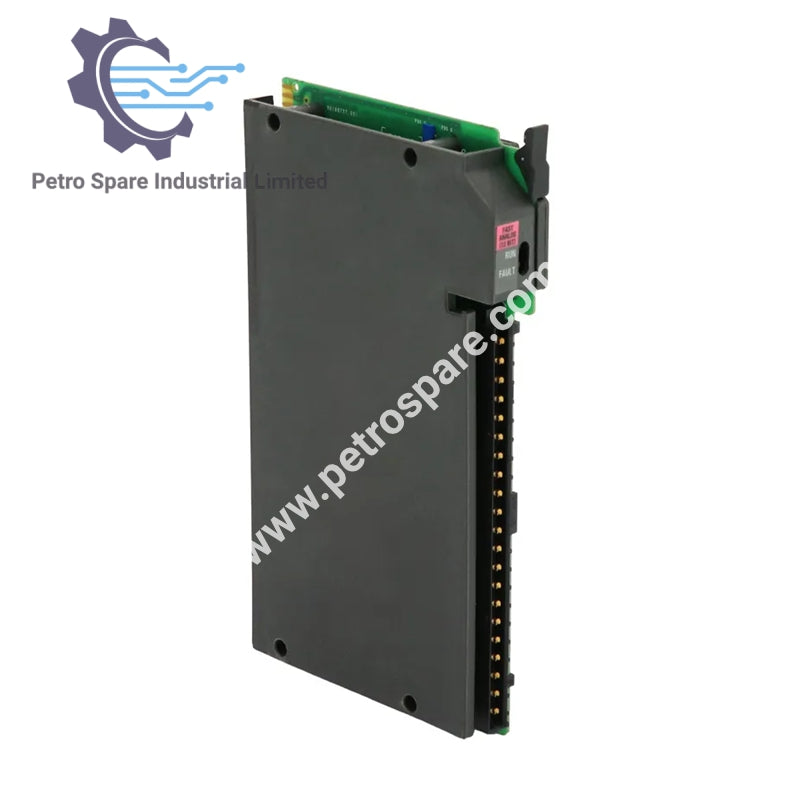

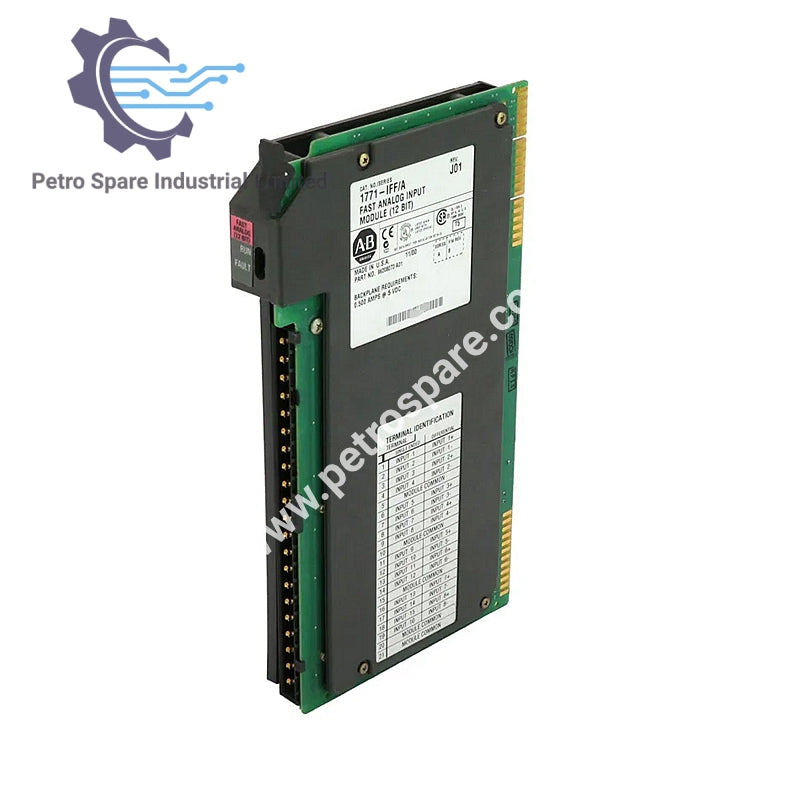

Модуль 1771-IFF от Allen-Bradley — это быстрый аналоговый входной модуль, предназначенный для высокоскоростного сбора данных в системах PLC-5.

Входы и расположение модуля

• Входов на модуль: 16 однополярных; 8 дифференциальных низкоуровневых

• Расположение модуля: Шасси 1771 I/O, 1 слот

Диапазоны входного напряжения и тока

• Диапазоны напряжения (номинальные): +1 до +5 В DC, 0 до +5 В DC, -5 до +5 В DC, -10 до +10 В DC, 0 до +10 В DC

• Диапазоны тока (номинальные): +4 до +20 мА, 0 до 20 мА, -20 до +20 мА

Точность и разрешение

• Разрешение: 12-битное двоичное; 12 бит плюс знак для биполярных диапазонов

• Точность: 1,0% от полного диапазона при 25°C

• Линейность: ±1 младший разряд (LSB)

• Повторяемость: ±1 младший разряд (LSB)

Защита и изоляция

• Изоляционное напряжение: Испытано при 850 В DC в течение 1 с

• Защита от перенапряжения на входе: Макс. 35 В (режим напряжения), макс. 8 В (режим тока)

• Защита от превышения тока на входе: 30 мА (диапазоны тока)

• Напряжение в режиме общего сигнала: ±35 В

• Входное сопротивление: >10 МОм (диапазоны напряжения), 250 Ом (диапазоны тока)

• Подавление сигнала общего режима: 80 дБ, DC–120 Гц

Питание и тепловыделение

• Требования к току: 500 мА при 5 В DC от задней панели шасси I/O

• Потребляемая мощность: Макс. 2,5 Вт на задней панели; макс. 2,5 Вт на входах

• Тепловыделение: Макс. 17 BTU/ч

Выход и масштабирование

• Немасштабированный BCD/двоичный выход к процессору: 0000–4095 для полярных диапазонов; -4095–+4095 для биполярных диапазонов

• Выход в инженерных единицах: +9999 с выбором масштабирования

---
