1769sc-IT6I

Обзор

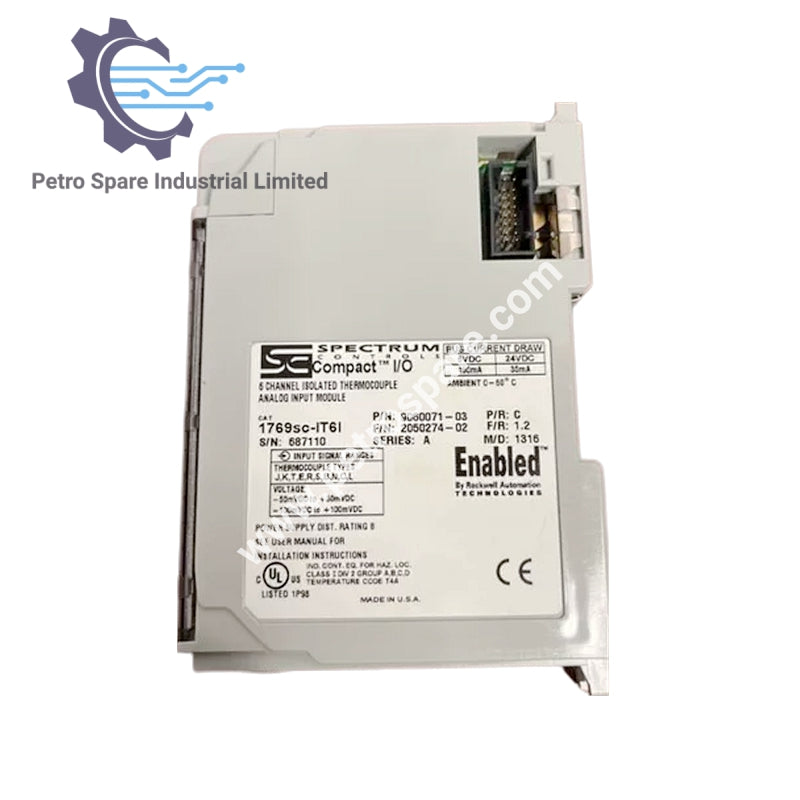

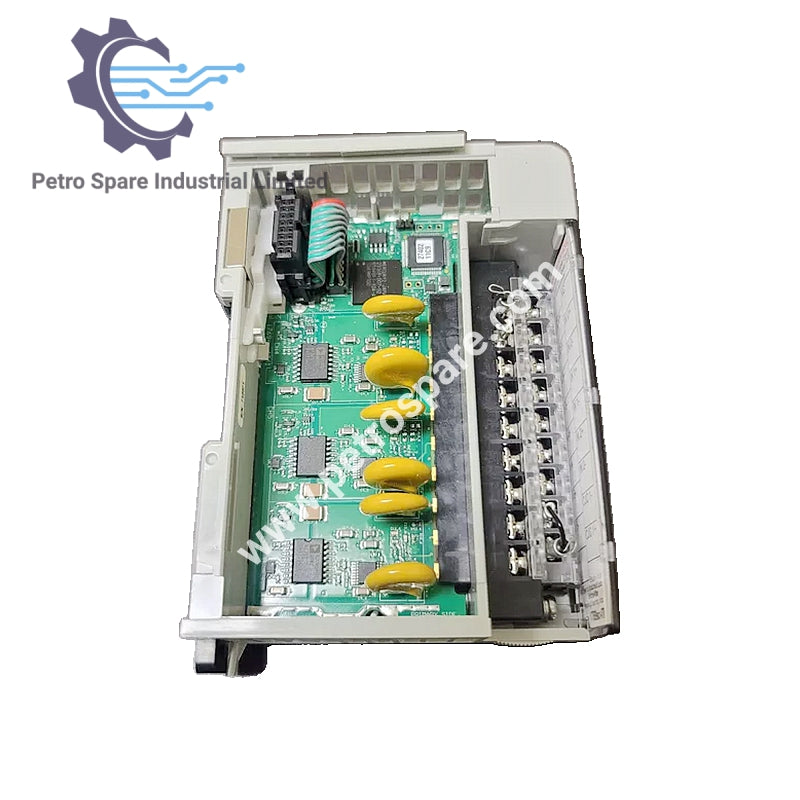

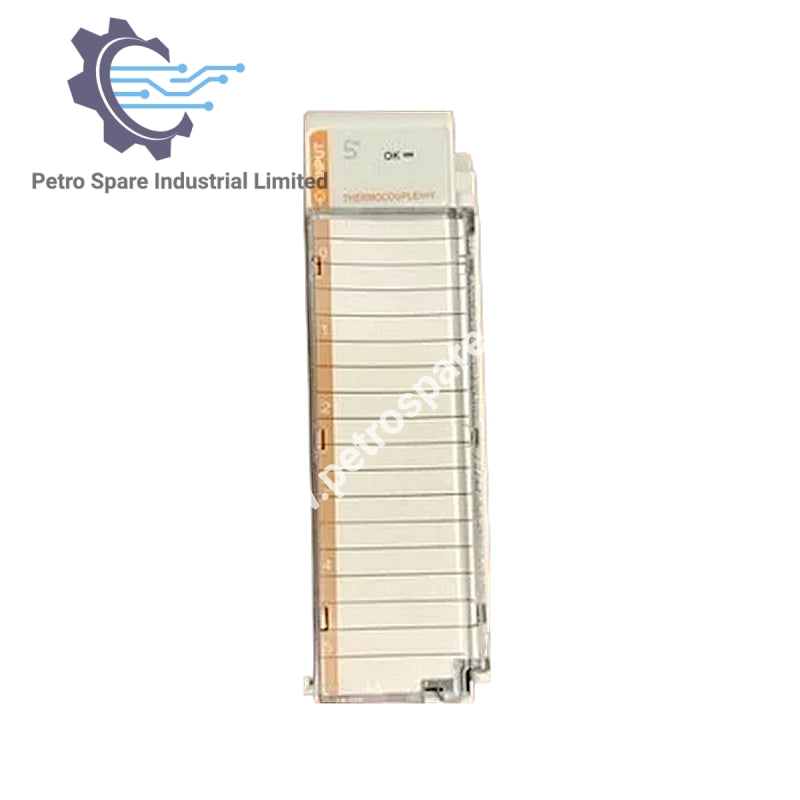

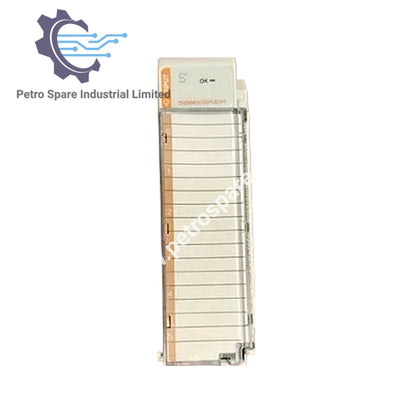

Модуль термопарного входа Allen-Bradley 1769sc-IT6I предназначен для точного измерения температуры в различных промышленных приложениях.

Диапазоны каналов и входов

• Каналы на модуль: 6 термопар, милливольт

• Типы термопар: J, K, T, E, R, B, S, N, C, L

• Диапазоны напряжения: ±50 мВ, ±100 мВ

• Разрешение: 16 бит

Расширенные функции

• Фильтрация: 6 частот фильтра (выбираются индивидуально для каждого канала)

• Защита от перенапряжения на входе: ±35 В постоянного тока непрерывно

Время обновления

• Время выборки 4 каналов: 0,246 с при 4,17 Гц до 0,008 с при 470 Гц

Форматы данных

• Форматы: инженерные единицы, инженерные единицы X10, масштабированные для PID, пропорциональные счета, процент от полного масштаба

Электрическая изоляция

• Изоляция между полевыми проводами и шиной: 125 В переменного тока непрерывно

• Изоляция между полевыми проводами и корпусом: 125 В переменного тока непрерывно

• Изоляция между каналами: 125 В переменного тока непрерывно

Технические характеристики входа

• Входное сопротивление: >1 МОм для термопары; напряжение

• Сопротивление входного кабеля: максимум 25 Ом для указанной точности

• Подавление синфазного сигнала: 100 дБ при 50/60 Гц

• Подавление дифференциального сигнала: 65 дБ при 50/60 Гц

Требования к питанию

• Ток шины: максимум 150 мА при 5 В, максимум 35 мА при 24 В

• Тепловыделение: максимум 3,00 Вт

Условия эксплуатации

• Рабочая температура: 0°C до 60°C (32°F до 140°F)

• Температура хранения: -40°C до 85°C (-40°F до 185°F)

• Относительная влажность: 5% до 95% (без конденсации)

---
