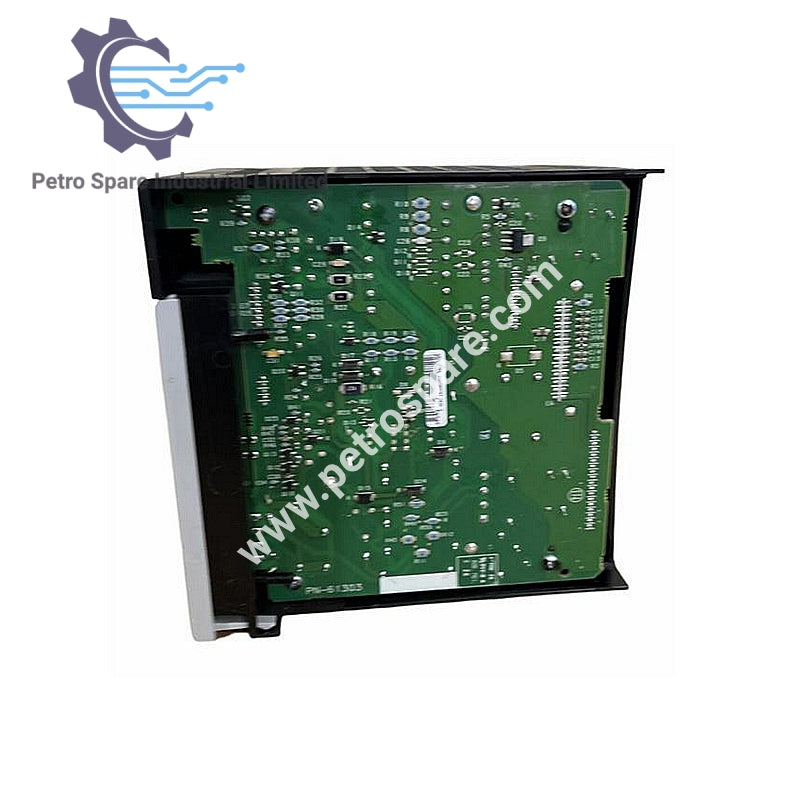

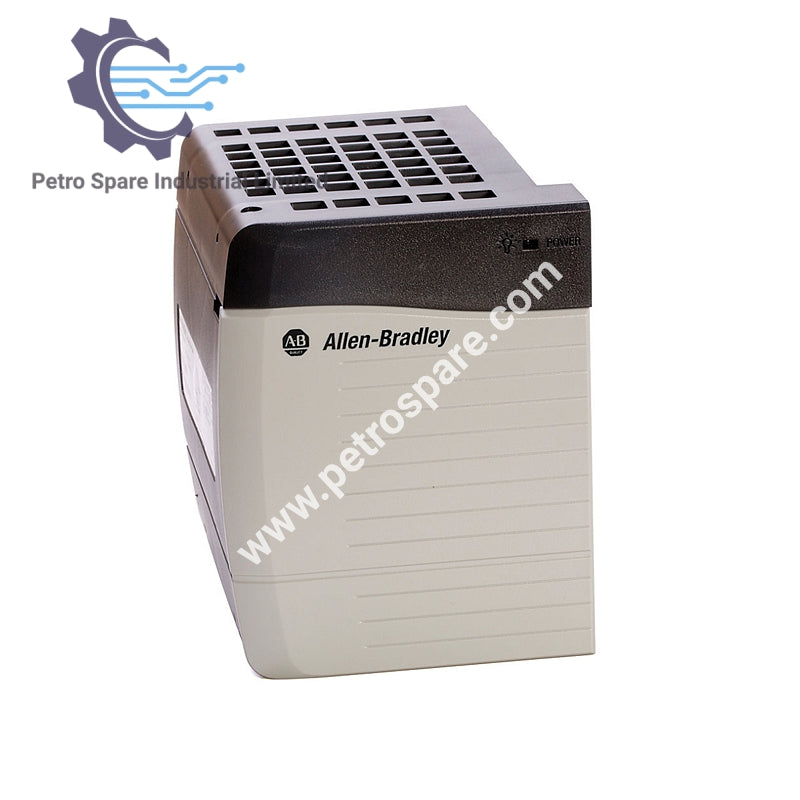

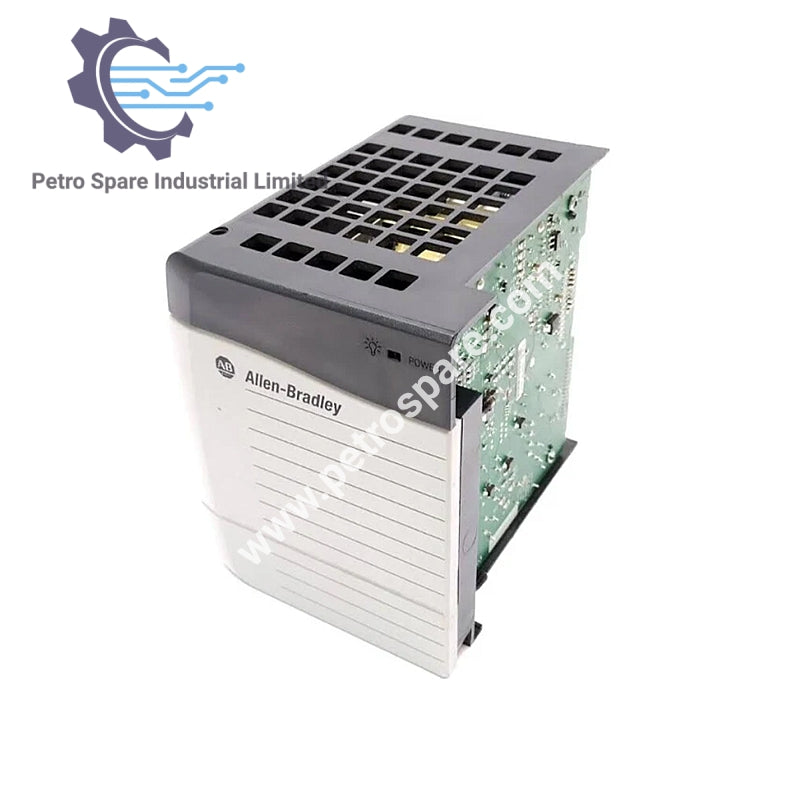

1756-PA72

Обзор

1756-PA72 является стандартным источником постоянного тока Allen-Bradley ControlLogix для автоматизационных шасси.

Электрические характеристики

• Номинальное входное напряжение: 120/240 В переменного тока

• Диапазон входного напряжения: 85–265 В переменного тока

• Изоляционное напряжение: 250 В непрерывно

• Максимальный пусковой ток: 30 А

• Токовая нагрузка:
  • 4 А при 3.3 В постоянного тока
  • 10 А при 5.1 В постоянного тока
  • 2.8 А при 24 В постоянного тока

• Время удержания:
  • 5 циклов при 85 В переменного тока, 50/60 Гц
  • 6 циклов при 120, 200, 240 В переменного тока, 50/60 Гц

• Входная мощность: 100 Вт

• Выходная мощность: 75 Вт при 60°C

• Входная частота: 47–63 Гц

Физические характеристики

• Размеры: 14.0 x 11.2 x 14.5 см (5.51 x 4.41 x 5.71 дюймов)

• Вес: 0.95 кг (2.10 фунта)

• Место установки: левая сторона шасси

Совместимость

• Подходит для шасси серий 1756-A4/A, A7/A, A10/A, A13/A, A17/A и версий B и C

Экологические условия

• Рабочая температура: от 0 до 60 °C (от 32 до 140 °F)

---
