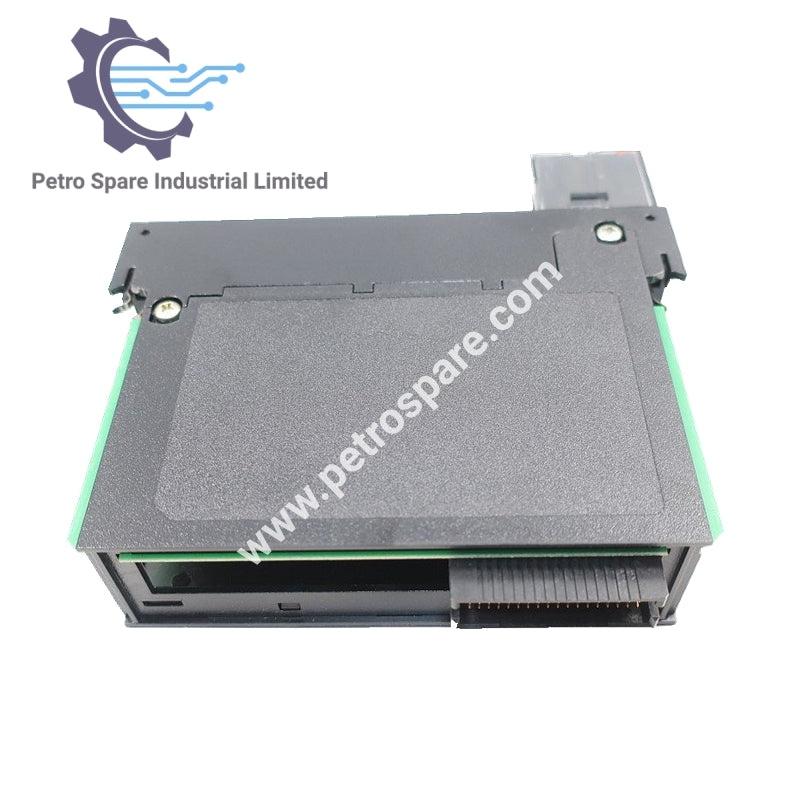

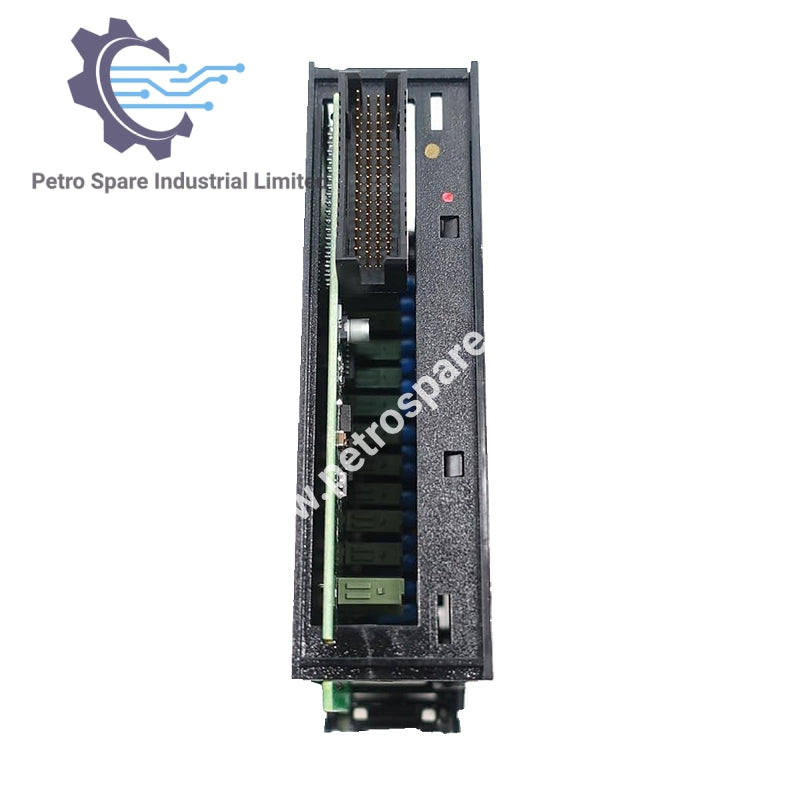

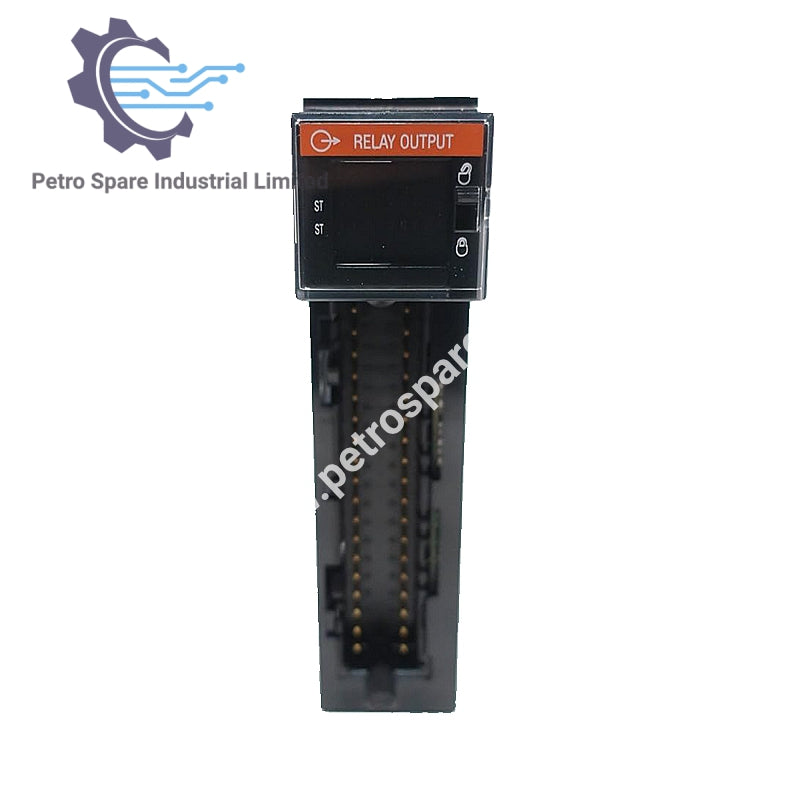

1756-OW16I

Обзор

• Модель: 1756-OW16I
• Тип: Цифровой выход постоянного тока с источником
• Бренд: Allen-Bradley
• Производитель: Rockwell Automation
• Серия: ControlLogix
• Количество выходов: 16, индивидуально изолированные каналы
• Форма контакта: Нормально разомкнутый (Н.З.)
• Диапазон рабочего напряжения:
  • 5-125 В постоянного тока
  • 10-240 В переменного тока

Технические характеристики выхода

• Диапазон выходного напряжения:
  • 1 А @ 5-30 В постоянного тока
  • 0,5 А @ 48 В постоянного тока
  • 0,22 А @ 125 В постоянного тока
  • 1,5 А @ 120 В переменного тока (50/60 Гц)
  • 0,75 А @ 240 В переменного тока (50/60 Гц)
• Задержка сигнала выхода:
  • ВЫКЛ до ВКЛ: 10 мс (макс.)
  • ВКЛ до ВЫКЛ: 10 мс (макс.)
• Ток потребления при 5,1 В: 150 мА
• Максимальная рассеиваемая мощность: 4,5 Вт при 60°C (140°F)
• Общая мощность шины: 4,4 Вт
• Ток шины при 24 В постоянного тока: 2 мА

Физические и эксплуатационные характеристики

• Класс защиты корпуса: Нет (открытый тип)
• Изоляционное напряжение: 50 В непрерывно
• Рабочее напряжение: 10-265 В переменного тока, 5-150 В постоянного тока
• Ток шины при 5 В: 150 мА

Совместимость

• Съемный клеммный блок: 1756-TBCH, 1756-TBS6H

---
