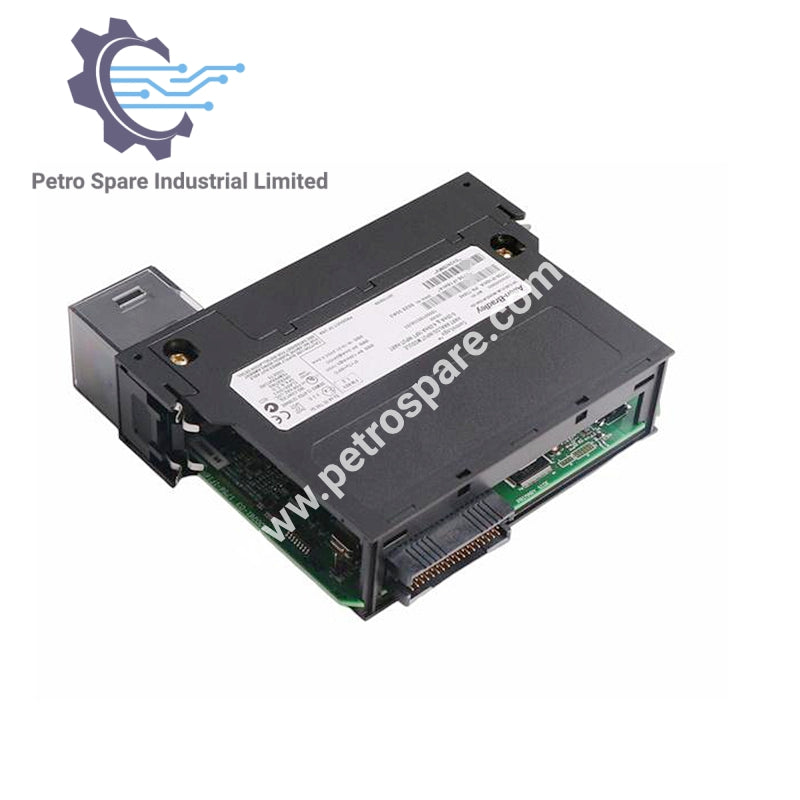

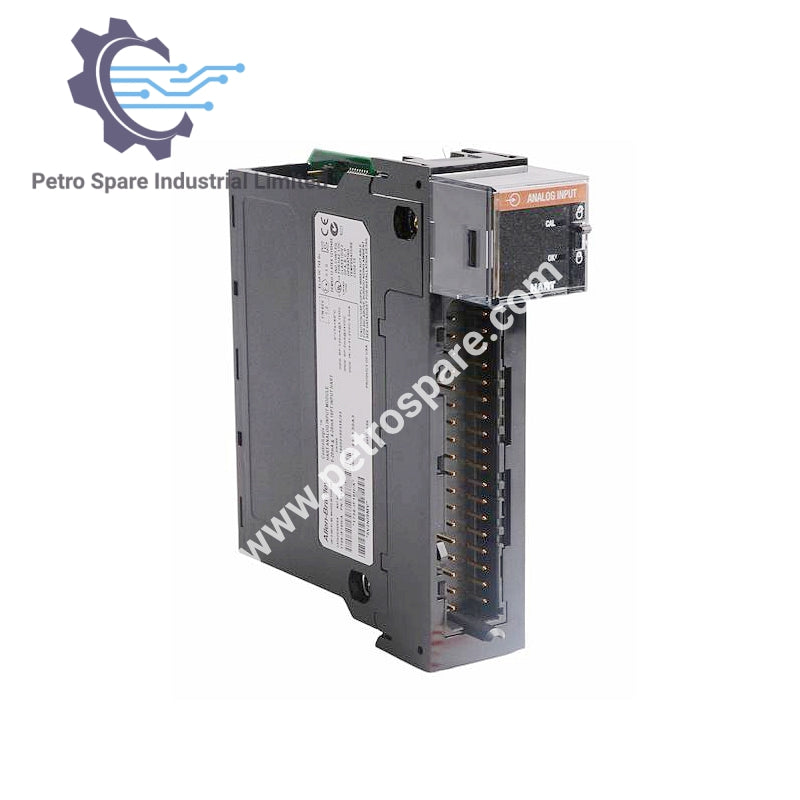

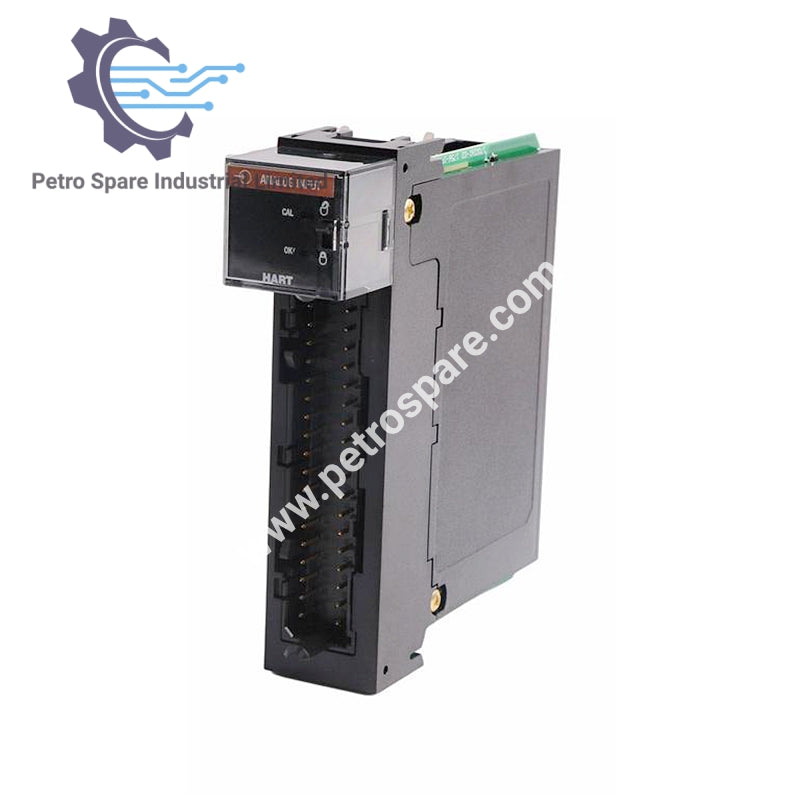

1756-IF16H/A

Описание

The 1756-IF16H/A — 16-точечный аналоговый входной модуль HART от Allen-Bradley, предназначенный для использования с системами ControlLogix. Поддерживает дифференциальные токовые входы и коммуникацию HART на каждом канале.

Технические характеристики входа

• Количество каналов: 16 (дифференциальных)

• Диапазон входного сигнала: 0–20 мА, 4–20 мА

• Входное сопротивление: 249 Ом

• Разрешение: 16–21 бит

• Поддержка HART: выделенный модем на каждый канал

• Обнаружение разрыва цепи: показание полного масштаба в течение 5 секунд

• Защита от перенапряжения: макс. 8 В DC

Электропитание и электрические характеристики

• Питание шины: 5.1 В DC при 200 мА, 24 В DC при 125 мА

• Общая мощность: 4.02 Вт

• Максимальное тепловыделение: 6 Вт

• Тепловыделение: 12 BTU/ч

Изоляция

• Изоляционное напряжение: 50 В (непрерывно), базовая изоляция

• Изоляция между каналами: отсутствует

---
