1756-EN2T/C

Обзор

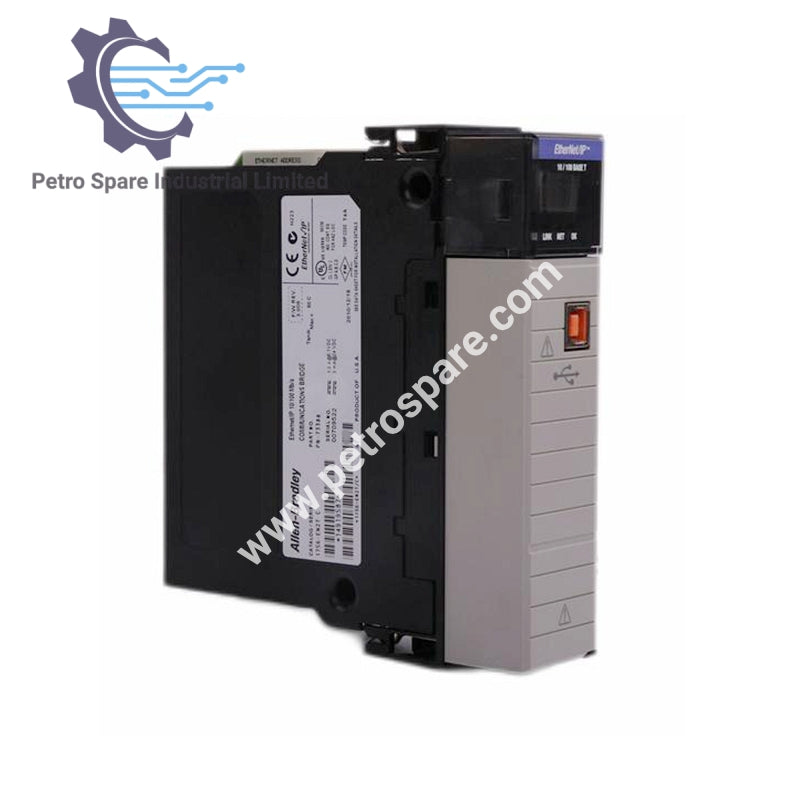

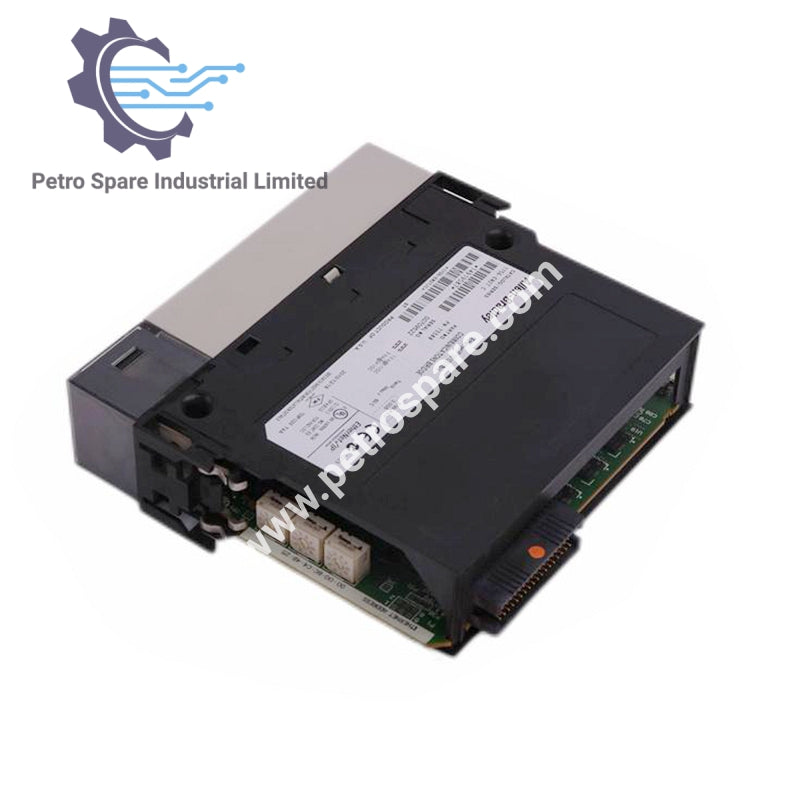

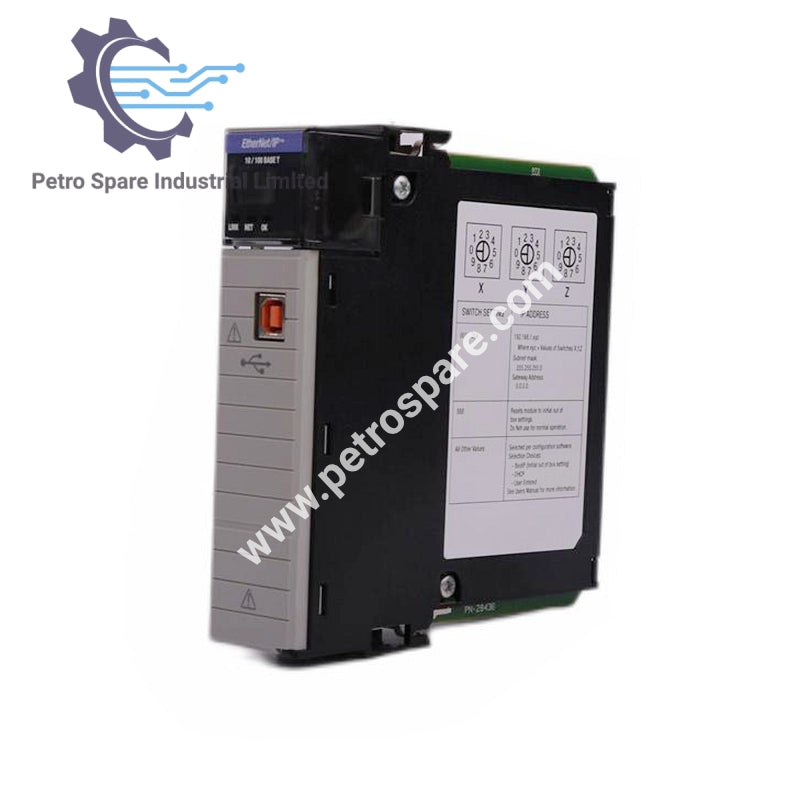

Модуль 1756-EN2T/C является модулем связи Allen-Bradley Ethernet, обеспечивающим высокоскоростное подключение Ethernet/IP для систем ControlLogix.

---

Общая информация

• Серия: ControlLogix

• Тип модуля: Модуль связи Ethernet

• Интерфейс: 1 медный RJ45 (10/100 Мбит/с)

• Каналы: 1

• Расположение: На шасси, любой слот

• Класс защиты корпуса: Открытый тип

---

Электрические характеристики

• Потребляемая мощность: 5.1 Вт

• Тепловыделение: 17.4 БТЕ/ч

• Потребляемый ток: 1 А при 5.1 В постоянного тока, 3 мА при 24 В постоянного тока

• Изоляционное напряжение: 30 В непрерывно (Ethernet/USB к задней панели)

---

Связь

• Порты Ethernet: 1 RJ45, Cat5

• Сообщения CIP без подключения: 128 + 128 (задняя панель + Ethernet)

• Скорость связи: 10/100 Мбит/с

• Максимальное количество поддерживаемых соединений: TCP: 128, CIP: 256

• Кабель Ethernet: Соответствует стандарту 802.3, экранированная или неэкранированная витая пара

• Категория проводки: 2 (порты Ethernet), 3 (порты USB)

---
