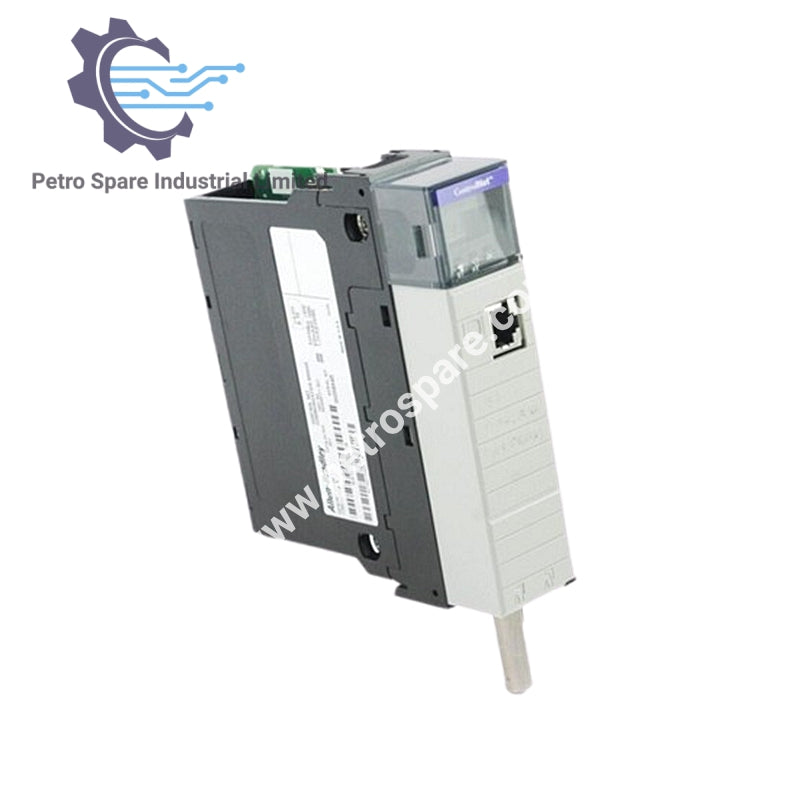

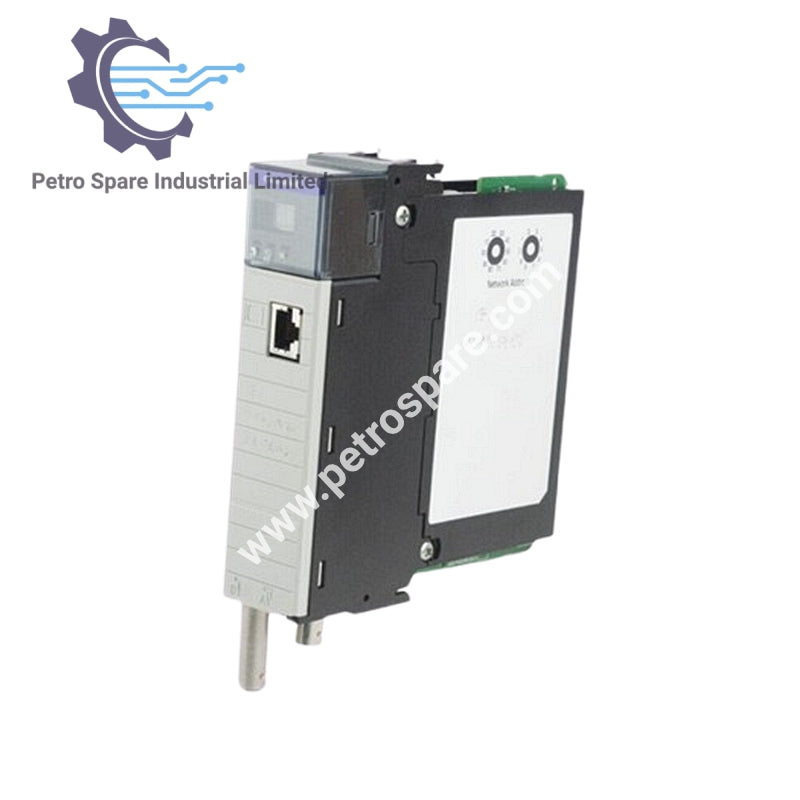

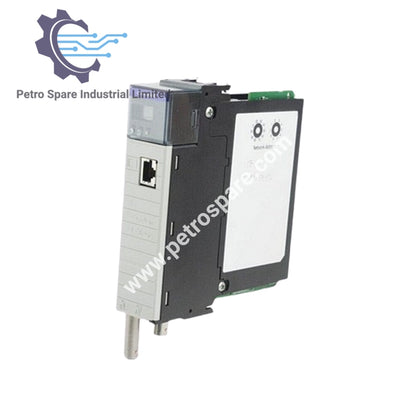

1756-CN2RK

Обзор

Модуль 1756-CN2RK является коммуникационным модулем ControlNet из серии ControlLogix компании Allen-Bradley, поддерживающим резервированную/нерезервированную связь с двумя BNC-портами и до 131 сетевого подключения.

Технические характеристики

• Тип связи: ControlNet

• Количество каналов: 2

• Порты ControlNet: 2 × BNC

• Скорость передачи: 5000 кбит/с

• Максимальное количество поддерживаемых соединений: 131

• Соединения связи Logix: 128

• Максимальное количество узлов: 99

Электрические характеристики

• Потребляемый ток: 1300 мА при 5.1 В DC, 3 мА при 24 В DC

• Потребляемая мощность: 6.7 Вт

• Тепловыделение: 22.9 BTU/ч

• Изоляционное напряжение: 30 В (непрерывно, базовый тип изоляции)

Интерфейс и кабели

• Соединительный кабель: 1 м Tap

• Тип кабеля ControlNet: 1786-RG6 четырехслойный экранированный коаксиальный

• Категория проводки: Категория 1 (порты ControlNet), Категория 3 (порты USB)

Экологические характеристики

• Температура при работе: от 0 до 60 °C

• Температура хранения: от -40 до 85 °C

• Относительная влажность: 5–95%, без конденсации

• Устойчивость к вибрации: 2 G при 10–500 Гц

• Удар (рабочий/нерабочий): 30 G

Соответствие ЭМС

• Иммунитет к ЭСР: 6 кВ контакт, 8 кВ воздух

• Иммунитет к EFT/B: ±3 кВ при 5 кГц

• Иммунитет к перенапряжениям: ±2 кВ линия-земля (CM)

• Проводимая радиочастотная помехозащищённость: 10 В rms, 150 кГц–80 МГц

• Эмиссии: CISPR 11 класс A

Физическая конструкция

• Тип корпуса: Открытый

• Защитное покрытие: Да (True)

---
