1756-A7

Обзор

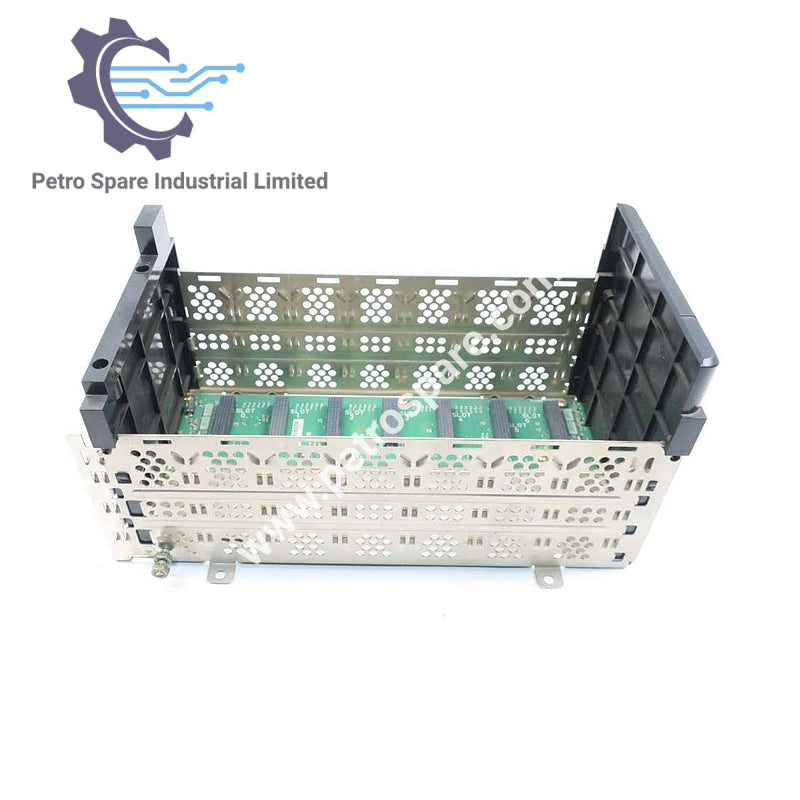

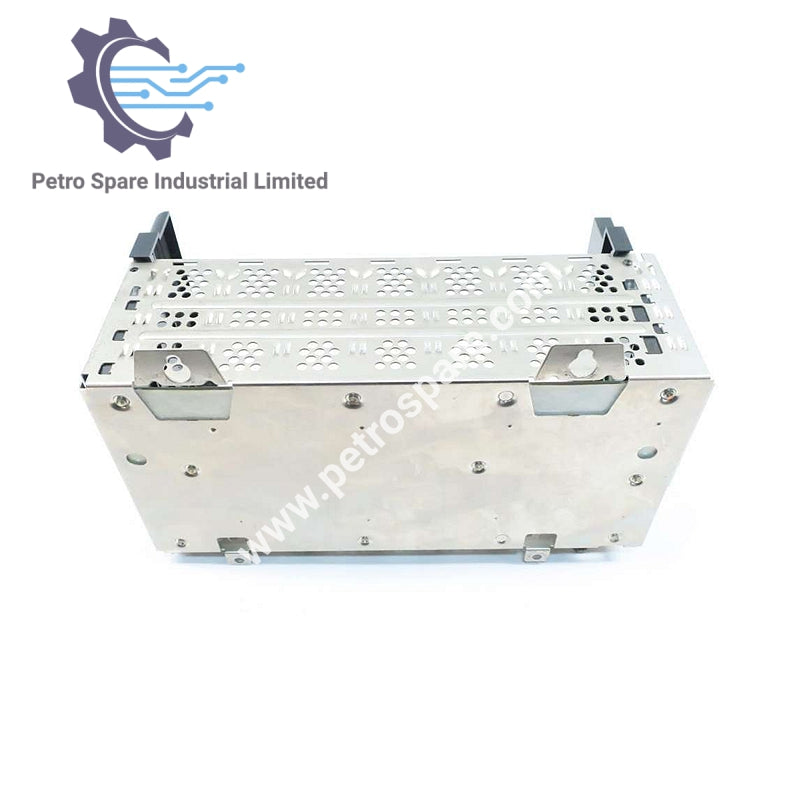

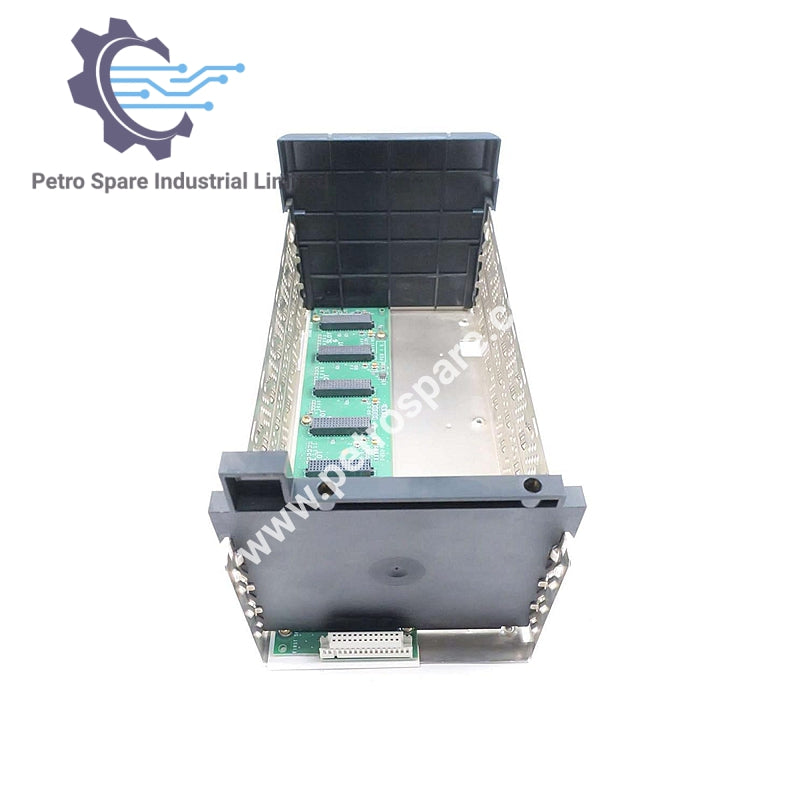

Шасси 1756-A7 — это 7-слотовое шасси ControlLogix от Allen-Bradley, предназначенное для модульной конфигурации контроллеров, коммуникационных модулей и интерфейсов ввода-вывода в системах промышленной автоматизации.

Технические характеристики шасси

• Вместимость: 7 слотов

• Метод охлаждения: Конвекция

• Место установки: Панель

Номинальные токи задней панели

• @ 1.2V DC (шасси/слот): 1.5 A / –

• @ 3.3V DC (шасси/слот): 4 A / 4 A

• @ 5.1V DC (шасси/слот): 15 A / 6 A

• @ 24V DC (шасси/слот): 2.8 A / 2.8 A

Питание и заземление

• Максимальная рассеиваемая мощность: 4.5 Вт

• Изоляционное напряжение: определяется установленным блоком питания и модулями

• Размер провода – функциональное заземление: 8.3 мм² (8 AWG), медь, минимум 90 °C

• Размер провода – защитное заземление: 2.1 мм² (14 AWG), медь, минимум 90 °C

Физические размеры

• Размер корпуса (В × Ш × Г, мин): 50.8 × 61.0 × 20.3 см (20 × 24 × 8 дюймов)

• Вес: 1.10 кг (2.4 фунта)

---
