1746-NIO4V

Описание

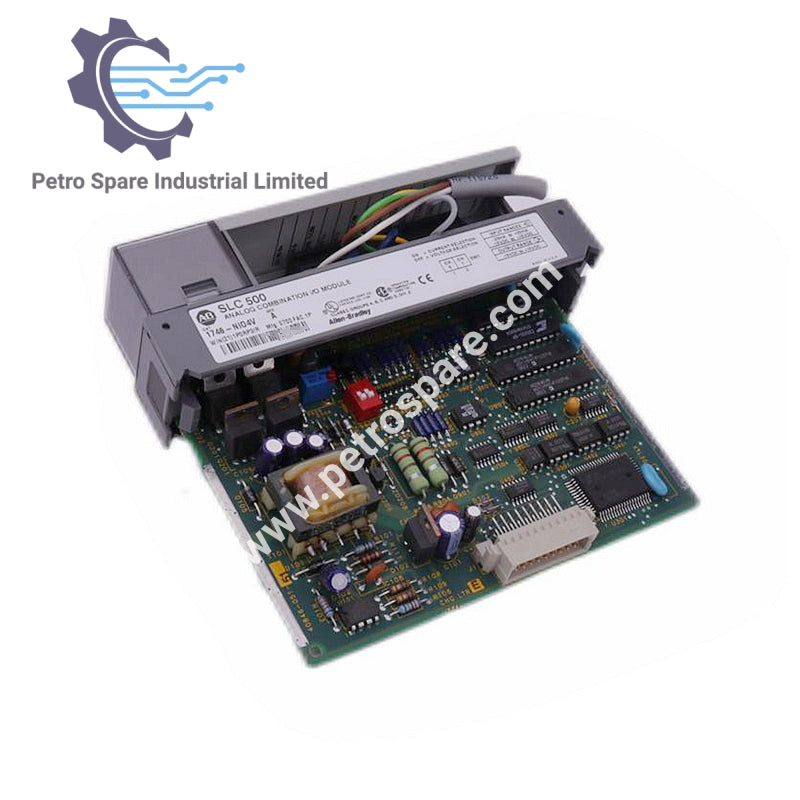

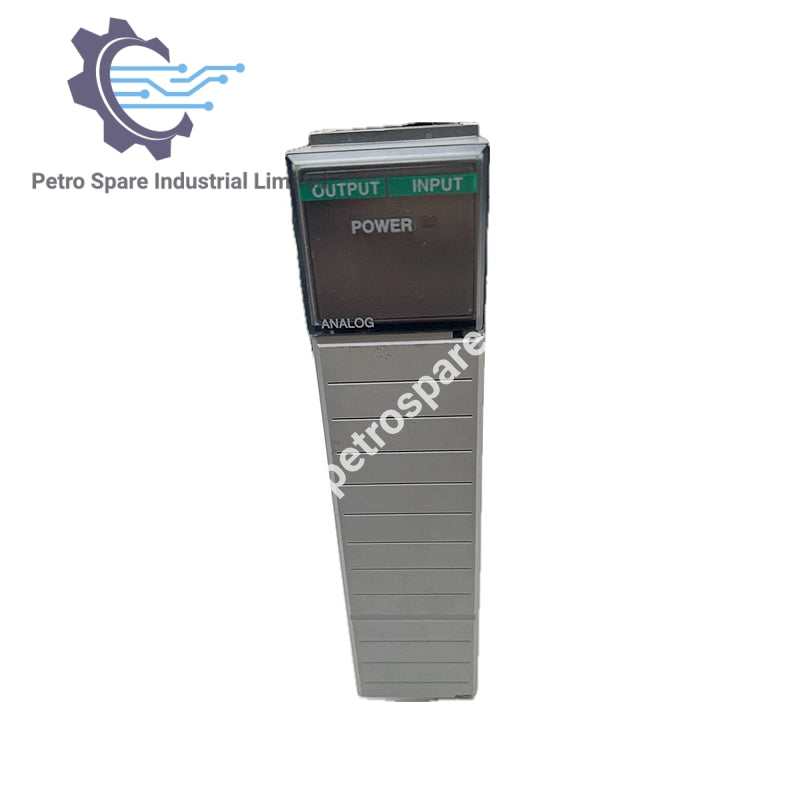

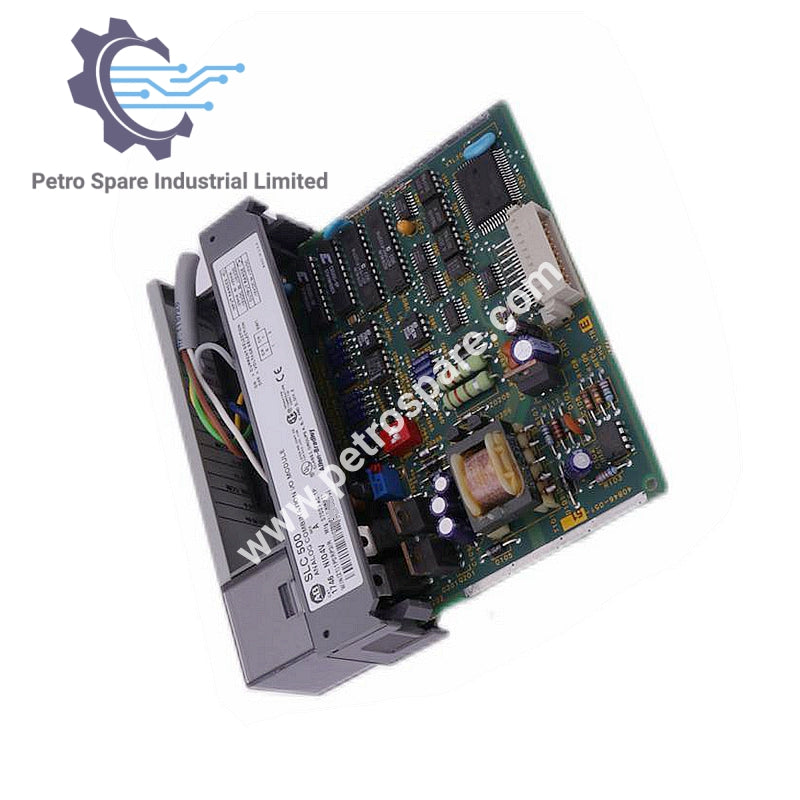

1746-NIO4V является 4-канальным аналоговым комбинированным модулем для серии Allen-Bradley SLC 500, обеспечивающим 2 дифференциальных аналоговых входа и 2 не изолированных аналоговых выходов напряжения, с высоким разрешением и быстрым временем обновления.

Общая информация

• Серия: SLC 500

• Бренд: Allen-Bradley

• Номер детали: 1746-NIO4V

• Тип модуля: Аналоговый комбинированный модуль

• Крепление: Монтаж в стойку

Технические характеристики входа

• Количество входов: 2 дифференциальных

• Диапазон входного тока: -20 до 20 мА

• Разрешение входного тока: 1.22070 µA/LSB

• Диапазон входного напряжения: -10 до +10В постоянного тока

• Разрешение входного напряжения: 305.176 µV/LSB

Технические характеристики выхода

• Количество выходов: 2 не изолированных напряжения

• Диапазон выходного напряжения: -10 до +10В

• Разрешение выходного напряжения: 1.22070 мВ/LSB

Электрические характеристики

• Ток шины (5В): 55 мА

• Ток шины (24В): 115 мА

Производительность

• Полоса пропускания: 10 Гц

• Время обновления: 512 мкс

• Разрешение: 16 бит на входе, 14 бит на выходе

• Время отклика на ступеньку: 60 мс на входе, 2.5 мс на выходе

---
