171CBU98090

Обзор

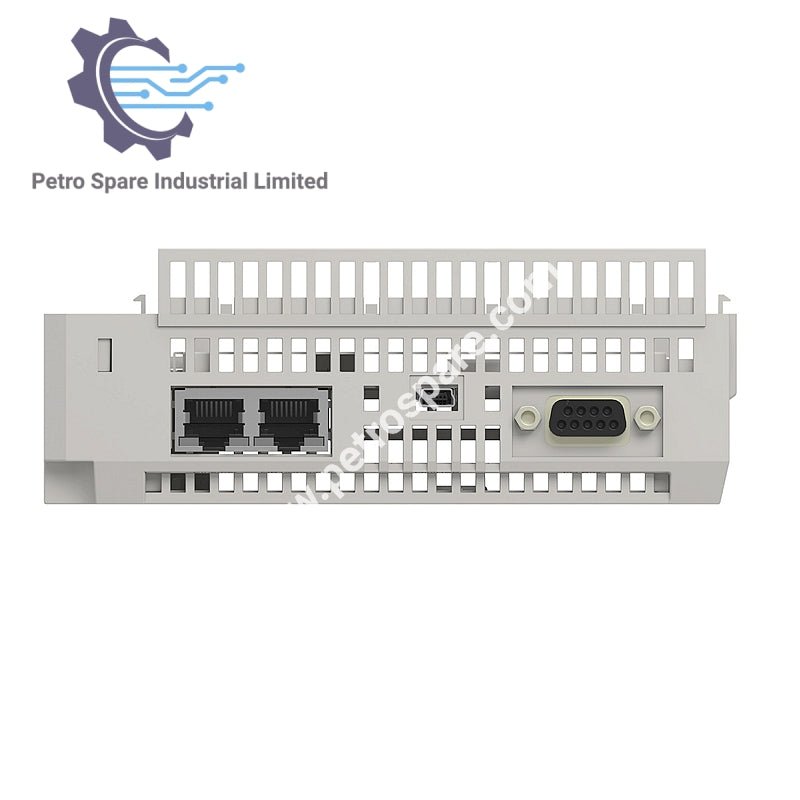

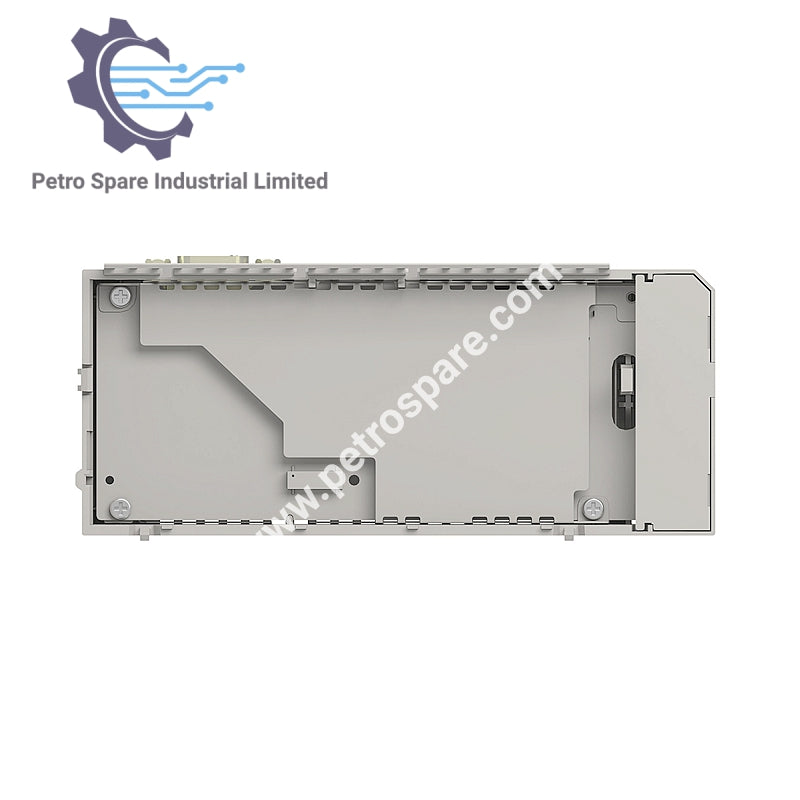

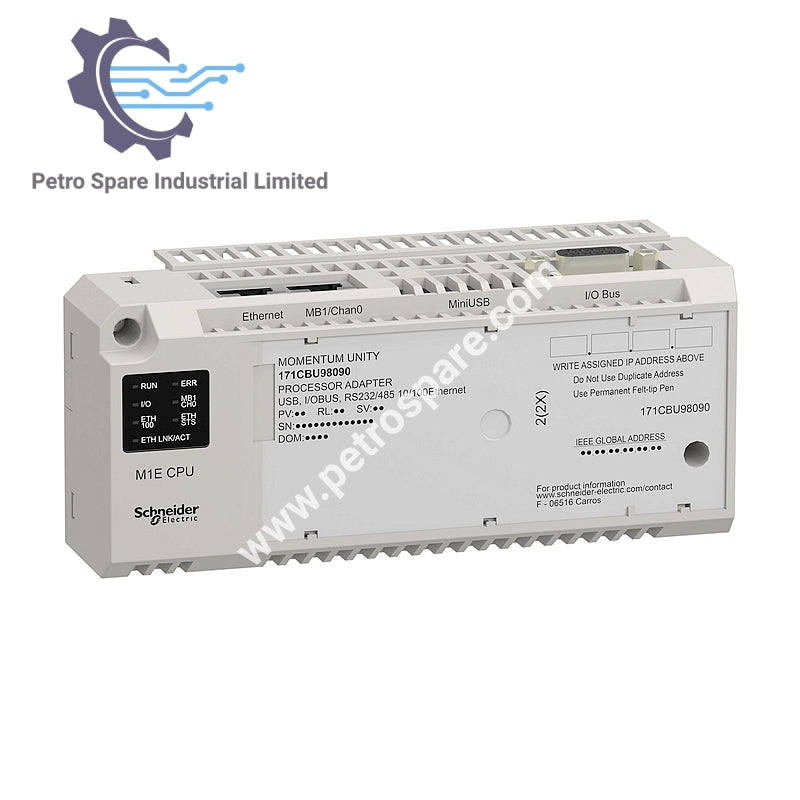

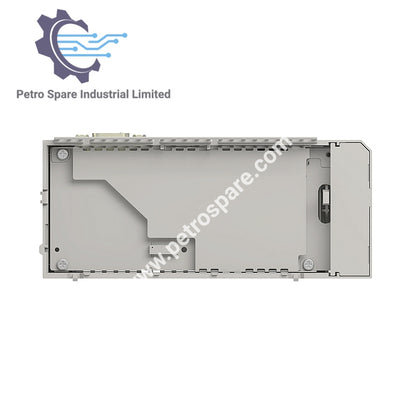

171CBU98090 является модулем процессора Unity M1E, поддерживающим коммуникации RS232/485, Ethernet, USB и шину ввода/вывода, разработанным для платформ автоматизации Modicon M340.

Общая информация

• Обозначение программного обеспечения: Unity Pro

• Название процессора: Spear 320s

• Длина слова: 32 бита

• Частота тактового сигнала: 333 МГц

• Пределы напряжения питания: 4.75…5.25 В

• Формат модуля: Стандартный

• Крепление продукта: 35 мм симметричная DIN-рейка

• Маркировка: CE

Связь

• Служба связи: Сообщения Modbus (125 слов, 200 сообщений ввода/вывода в секунду), Global Data (1600 сообщений ввода/вывода в секунду)

• Сканер ввода/вывода и сообщения Modbus TCP: Поддерживается

• Протокол порта связи:

• RS485/RS232: 1 RJ45, 19200 бод, 2-проводной

• Modbus TCP Ethernet: 1 RJ45, 10/100 Мбит/с, кабель CAT 5E UTP

• Метод доступа: Клиент/сервер, Мастер/слейв

• Параметр управления:

• CRC-16 для Modbus

• CRC-32 для Modbus TCP/IP

• Адресация:

• Modbus: от 1 до 247

• Modbus TCP: Уникальный глобальный адрес IEEE

• Топология: Мультидроп Modbus, Звезда Modbus TCP

• Веб-функции: Домашние страницы, статистика Ethernet, мониторинг пропускной способности

Производительность и емкость

• Точное время на 1 Kinstruction: 83 нс

• Слов в регистрах: 26048

• Память программы IEC: 3584 кБ

• Память программы LL984: 3584 кБ

• Емкость процессора ввода/вывода: 2048 входов / 2048 выходов

• Количество устройств Modbus: 32

• Состояние отказа: Безопасный режим ввода/вывода

Локальная сигнализация

• RUN: 1 зеленый светодиод – процессор работает

• ERR: 1 красный светодиод – ошибка процессора/системы

• I/O: 1 красный светодиод – ошибка ввода/вывода

• CH0: 1 желтый светодиод – канал 0 работает

• ETH 100: 1 зеленый светодиод – скорость передачи данных

• ETH LINK: 1 зеленый светодиод – активность соединения

• ETH STS: 1 зеленый светодиод – состояние Ethernet

Размеры и питание

• Ширина: 144 мм

• Высота: 60.6 мм

• Глубина: 53.47 мм

• Чистый вес: 0.163 кг

• Потребляемый ток: 500 мА при 5 В постоянного тока

---
