Обзор

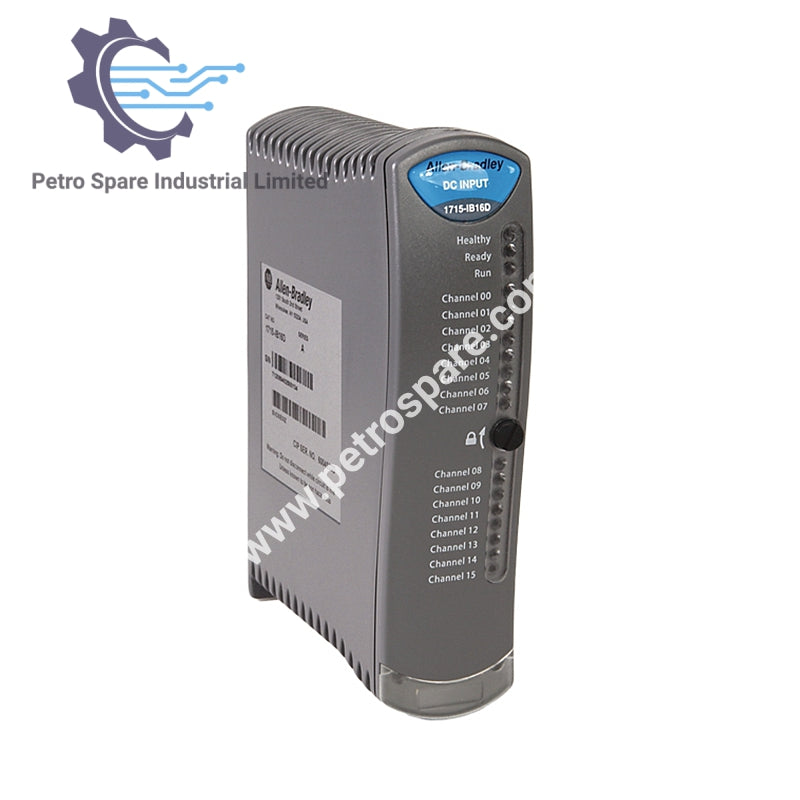

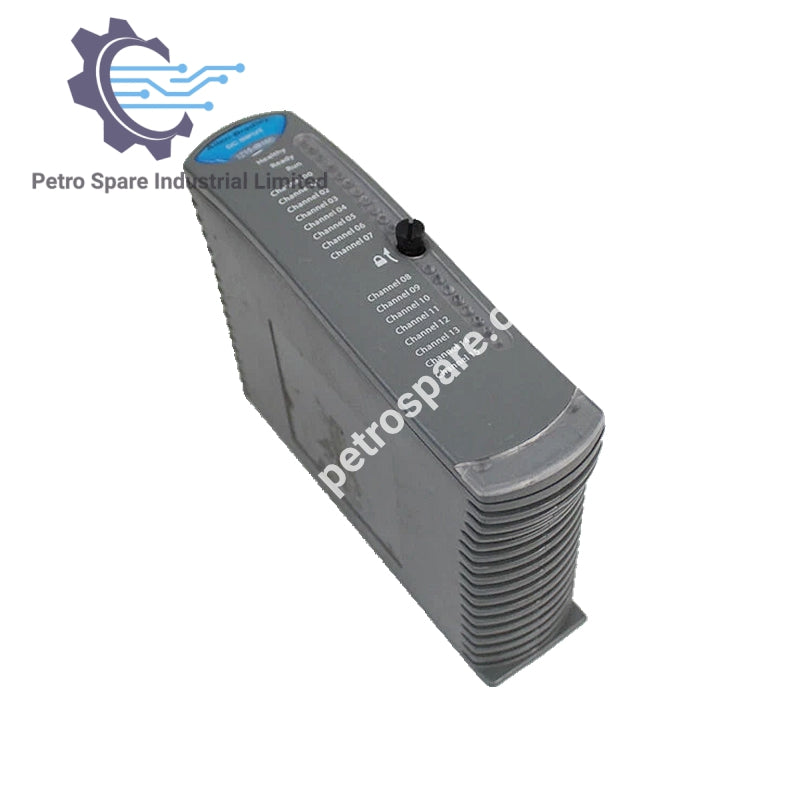

Модуль 1715-IB16D является 16-точечным модулем цифрового ввода от Allen-Bradley для систем ControlLogix и резервированных I/O.
Электрические характеристики
-
Ток шины: 260 мА при 18–32 В постоянного тока
-
Ток входа поля: 6.5 мА на канал при 0–32 В постоянного тока
-
Максимальная скорость нарастания: 3600 В/с
-
Максимальная скорость преобразования: 1 / (время сканирования приложения + 10 мс) Гц
-
Рассеиваемая мощность: макс. 4.0 Вт (система), 0.2 Вт на полевой контур
Изоляция
-
Ввод/вывод к шине: 50 В непрерывно, базовая изоляция
-
Изоляция портов: Отсутствует с 1715-TASIB16D; 50 В между портами с 1715-TADIB16D
-
Тип испытания: 500 В переменного тока в течение 60 с
Физические характеристики и проводка
-
Вес модуля: 360 г (12.7 унций)
-
Вес базового блока ввода/вывода: 133 г (5 унций)
-
Вес сборки клемм: 133–260 г (5–10 унций)
-
Размеры (В×Ш×Г): 166 × 42 × 118 мм (6.5 × 1.625 × 4.625 дюйма)
-
Размер провода: 0.33–1.5 мм² (22–16 AWG) сплошной или многожильный, с температурой ≥85°C
-
Категория проводки: 2 на сигнальных портах
-
Предохранитель: 50 мА, 125 В, тип T
