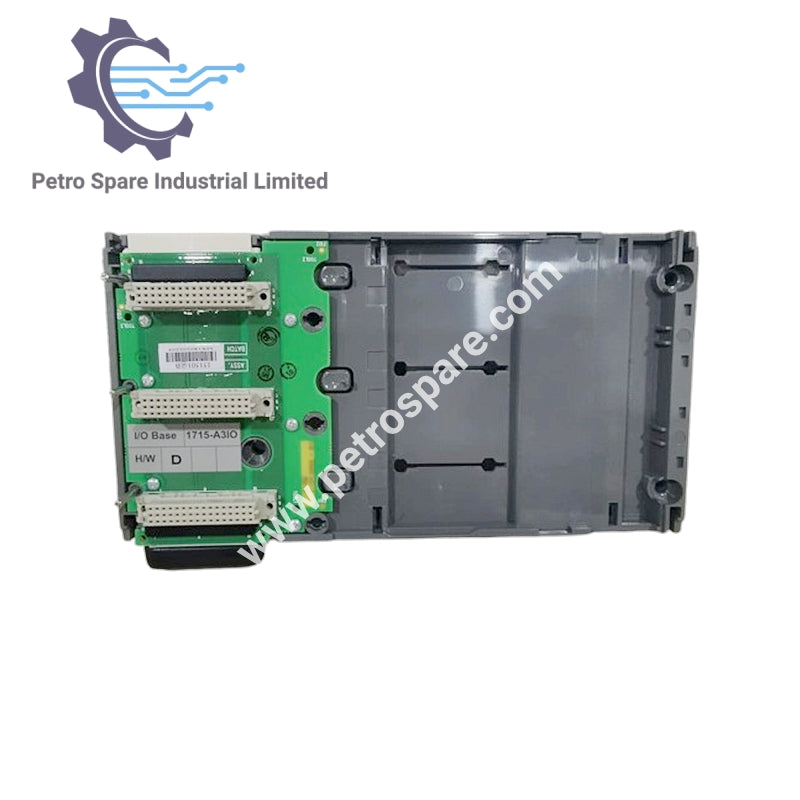

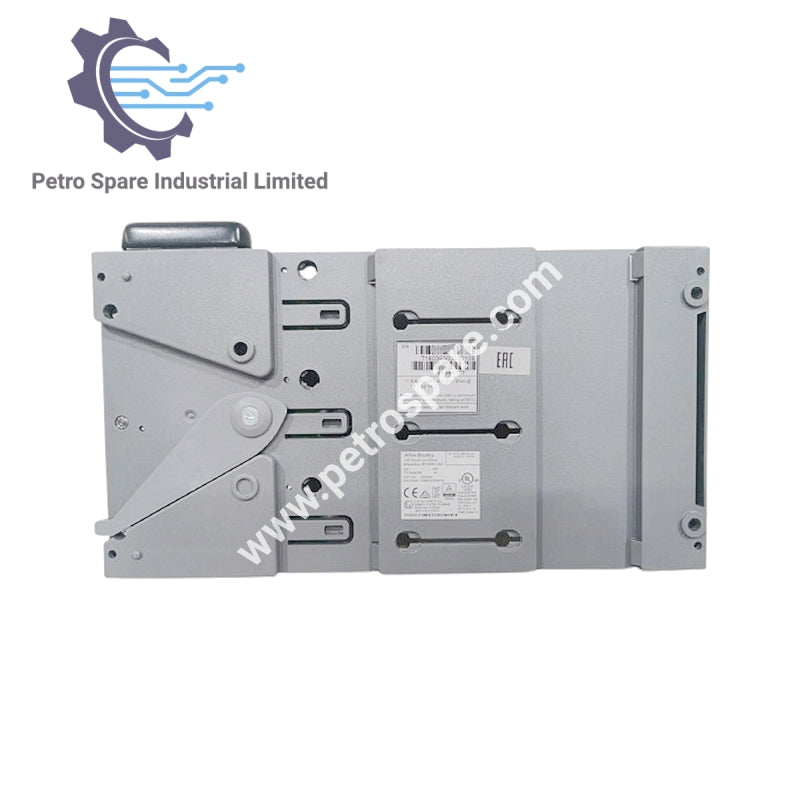

1715-A3IO

Обзор продукта

Модульная база ввода-вывода 1715-A3IO от Allen-Bradley предназначена для обеспечения питания, связи и завершения цепей для соответствующих модулей ввода-вывода в системах промышленной автоматизации.

Электрические характеристики

• Рабочее напряжение / ток: 1715-IB16D шина: 260 мА при 18–32 В постоянного тока

• Ток канала (1715-TASIB16D, 1715-TAD8B16D): 6,5 мА на канал при 0–32 В постоянного тока

• Максимальная скорость нарастания: 3600 В/с

• Максимальная скорость преобразования: 1 / (время сканирования приложения + 10 мс) Гц

• Рассеиваемая мощность: Система 4,0 Вт макс.; петля поля 0,2 Вт на петлю макс.

Изоляция

• Порты ввода-вывода к шине: 50 В непрерывно, базовая изоляция

• Отдельные порты ввода-вывода: Нет изоляции с 1715-TASIB16D; 50 В изоляция с 1715-TADIB16D

• Тип испытаний: 500 В переменного тока, 60 с

Механические характеристики

• Вес: 1715-IB16D: 360 г; базовый блок ввода-вывода: 133 г; сборка терминала: 133 г / 260 г

• Размеры (В × Ш × Г): 166 × 42 × 118 мм (6,5 × 1,625 × 4,625 дюйма)

• Размер провода: 0,33–1,5 мм² (22–16 AWG), твердый или многожильный, с температурой не ниже 85°C

• Категория проводки: 2 (сигнальные порты)

• Тип предохранителя: 50 мА, 125 В, тип T

Экологические условия и соответствие

• Температурный код для Северной Америки / IEC: T4

• Тип корпуса: Отсутствует (открытый тип)

---
