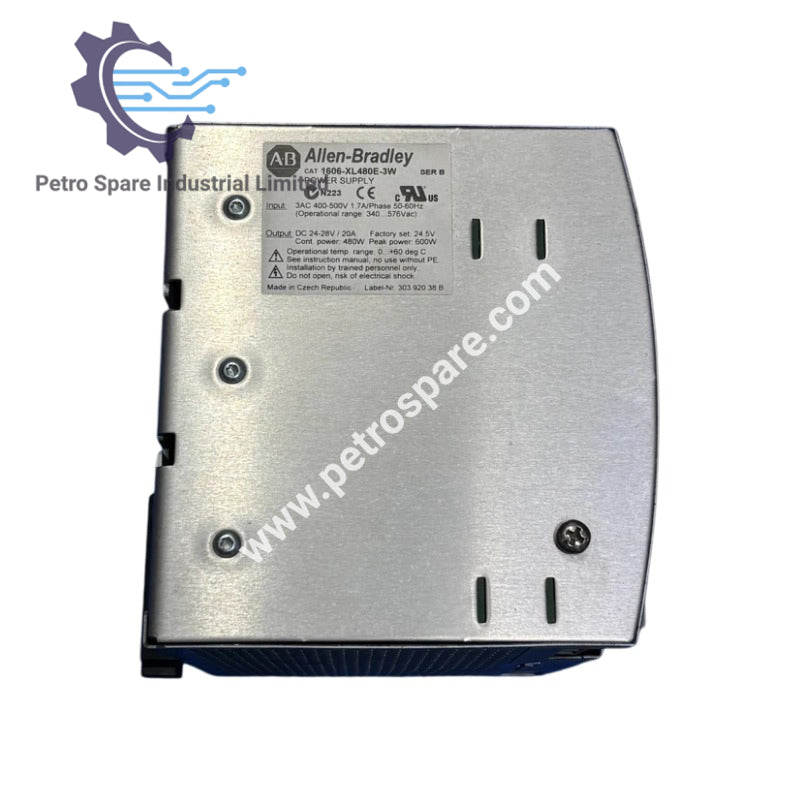

1606-XL480E-3W

Обзор

Allen‑Bradley 1606-XL480E-3W — компактный трехфазный блок питания, характеризующийся разнообразием вариантов применения и низкими системными затратами.

Технические характеристики входа

• Номинальное входное напряжение: 3 AC 400...500В, ±15%, 47...63Гц, подходит для IT-энергосистем.
• Нормируемые допуски:
  • Непрерывная работа: AC 340...576В или DC 450...820В.
  • Пожалуйста, запросите «примечания по применению» при работе с DC входным напряжением.
• Входной ток: 3 x 1.5A.
• Пусковой ток: < 2.5A эффективный, или < 7A пиковый.
• Рекомендация по предохранителям: 6 A (x3) плавкие предохранители (HBC) или дополнительные защитные устройства 1492‑SP3C060. Соблюдайте местные нормы для правильной установки.
• Работа в 2-фазном режиме: Работа возможна даже при отказе одной фазы. При высокой температуре окружающей среды или большой нагрузке выходная мощность снижается. Красный светодиод включен. См. также Поведение при перегрузке.
• Соответствие EN 61000‑3‑2 (гармонические токовые выбросы [PFC]).
• Обработка переходных процессов: Встроенный активный фильтр переходных процессов, обеспечивающий устойчивость к переходным процессам согласно VDE 0160 / W2 (1300В/1.3мс) при любых условиях нагрузки.
• Время удержания: > 11мс при 24.5В/20А, Vin: AC 400В.

Технические характеристики выхода

• Выходное напряжение: DC 24...28В регулируется с помощью (закрытого) потенциометра на передней панели, заводская установка: 24.5В ±0.5%.
• Подавление шумов на выходе: Излучаемые значения EMI ниже EN 50081‑1, даже при использовании длинных неэкранированных выходных кабелей.
• Защита выхода: Защита от короткого замыкания, разрыва цепи и перегрузки.
• Регулировка напряжения: < 2% статическая, перемычка в положении «Single Mode».
• Пульсации/шумы: < 30мВ пиково-пиковое (< 0.1%) включая всплески (полоса 20МГц, измерение 50 Ом).
• Защита от перенапряжения: При 33В ±10% переключение в режим циклического отключения (hiccup mode).
• Иммунитет к обратному напряжению: макс. 35В.
• Параллельная работа: Да, до десяти устройств.
  • Для достижения равномерного распределения тока: вставьте перемычку в положение «Output parallel use». Это изменяет выходную характеристику V/I на более «мягкую» (25В при 2А, 24В при 20А). Выходное напряжение при этом можно регулировать.
  • Отсутствие перемычки = «Single Use», то есть «жесткая» характеристика.

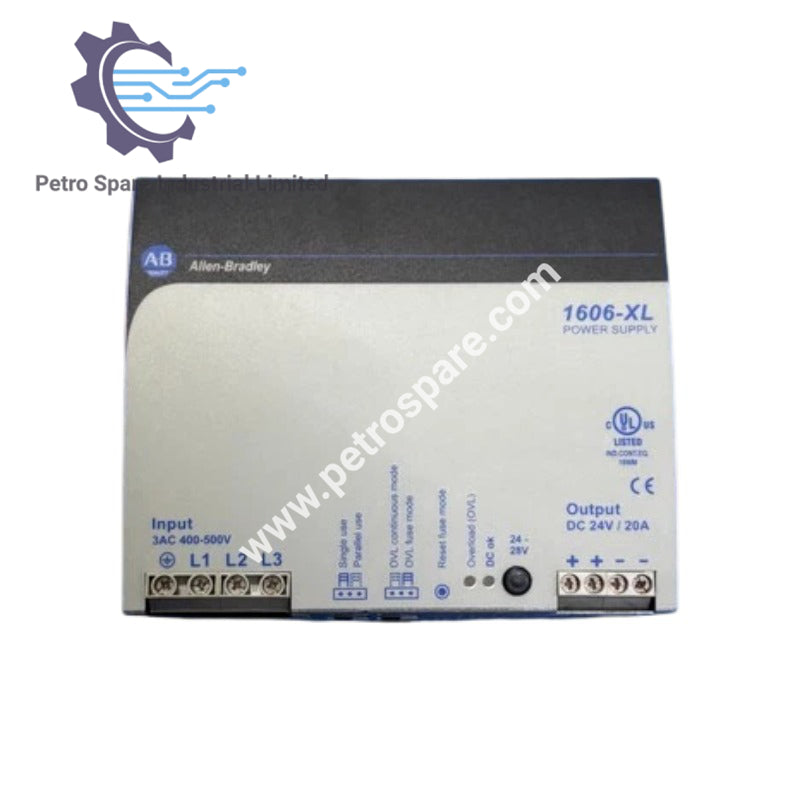

• Индикаторы на передней панели:
  • Зеленый светодиод включен, когда Vout = установленное выходное напряжение.
  • Красный светодиод включен, когда Vout < установленного выходного напряжения (при перегрузке и перегреве, а также при перегрузке в 2-фазном режиме).
  • Красный светодиод мигает после отключения в режиме предохранителя.

Поведение при запуске

• Задержка запуска: типично 0.45 с.
• Время нарастания: примерно 5...20 мс, в зависимости от нагрузки.

Конструкция / Механика

• Габариты корпуса (Ш x В x Г): 150 мм x 124 мм x 121 мм (+ DIN-рейка).
• Вес: 1.8 кг.

---
