IC693ALG222E

Обзор продукта

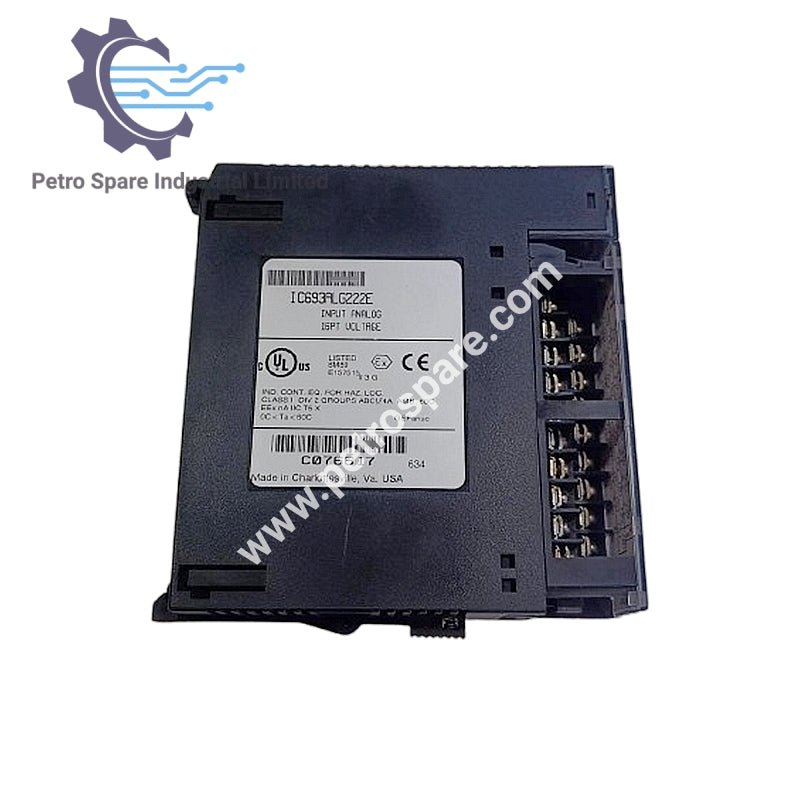

IC693ALG222E является 16-канальным модулем аналогового входного напряжения для ПЛК GE Fanuc Series 90-30.

---

Общие характеристики

• Количество каналов: от 1 до 16 с однополярным входом или от 1 до 8 с дифференциальным

• Типы входных сигналов: Униполярный (0 до +10В) и биполярный (−10В до +10В)

• Установка: Вставляется в любой слот ввода-вывода в стойке Series 90-30

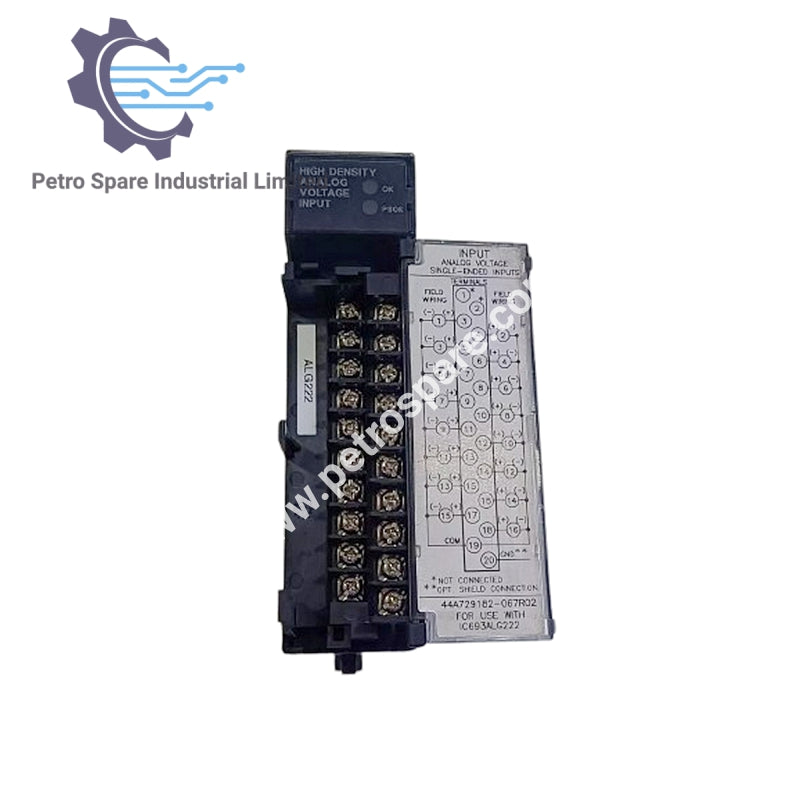

• Подключение: Разъём, установленный спереди, для подключения полевых проводов

• Преобразование сигнала: Преобразование аналогового сигнала в цифровой

• Инструменты конфигурации: Программное обеспечение Logicmaster или портативный программатор

• %AI Использование таблицы: Хранит данные аналогового сигнала для использования ПЛК

---

Электрические характеристики и питание

• Диапазоны входного напряжения: 0 до +10В или −10 до +10В

• Требования к питанию (5В): 112 мА

• Требования к питанию (24В): 41 мА для А/Ц преобразователей

• Светодиодные индикаторы: MODULE OK и POWER SUPPLY OK

---

Параметры производительности

• Калибровка: Заводская калибровка на 2,5 мВ или 5 мВ на отсчёт

• Частота обновления: 6 мс для 16 каналов, 3 мс для 8 каналов

• Фильтр входного сигнала: 41 Гц или 82 Гц

---
