AAI141-S00/A4S00

Обзор

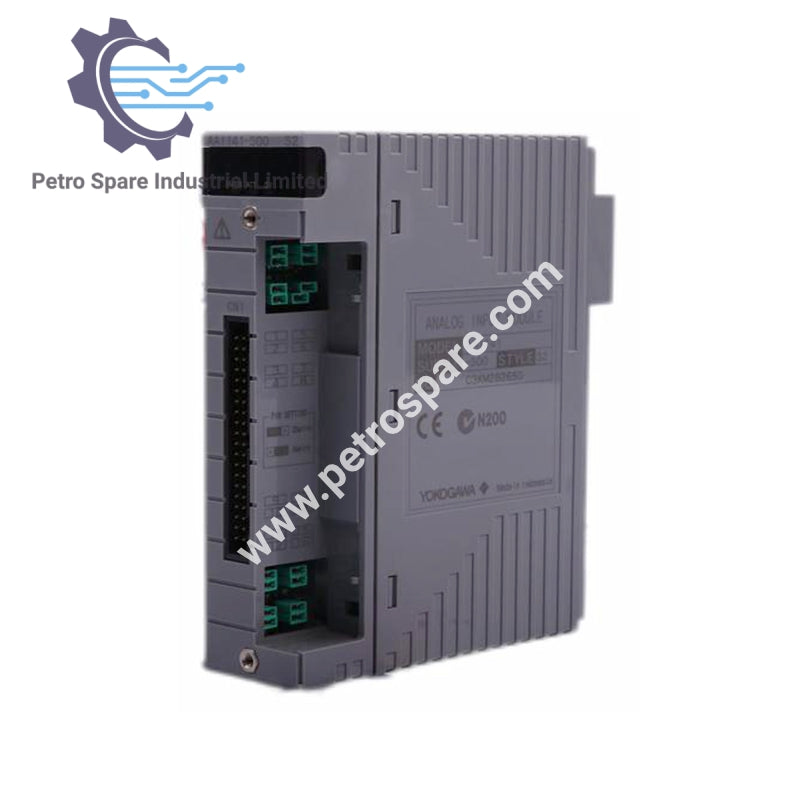

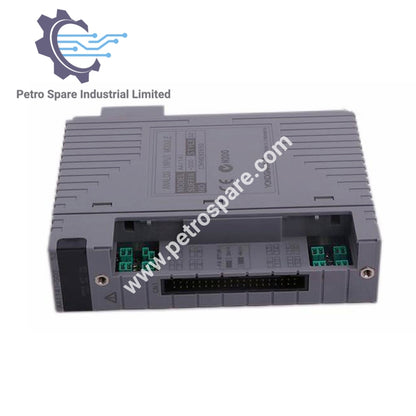

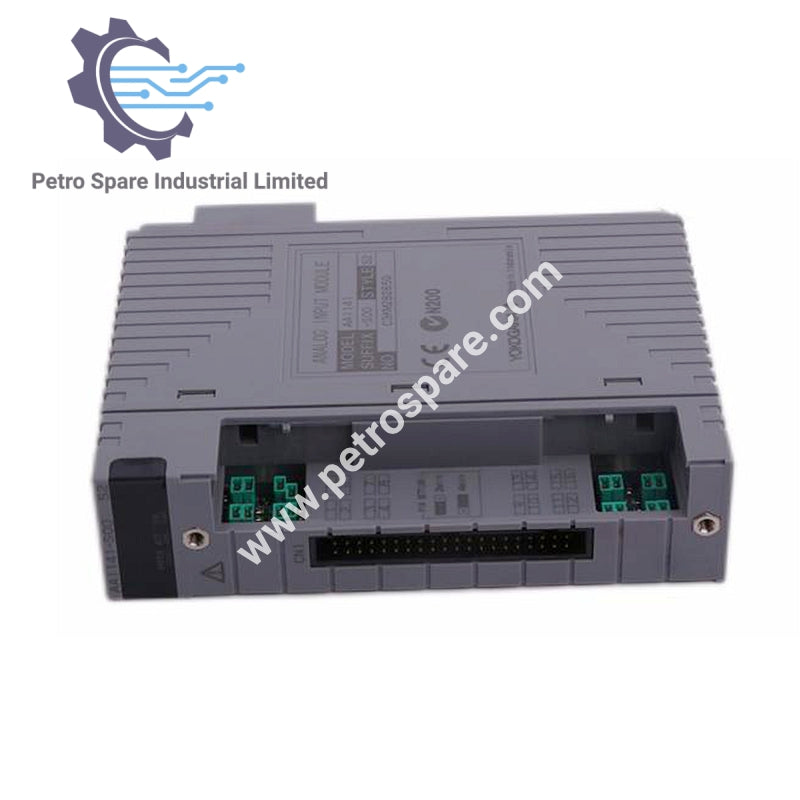

AAI141-S00/A4S00 является 16-канальным аналоговым входным модулем Yokogawa для сигналов 4–20 мА с не изолированными входами и опцией клеммной колодки с прижимом для давления.

Электрические входы

• Количество входных каналов: 16, не изолированные

• Входной сигнал: 4 до 20 мА постоянного тока

• Допустимый входной ток/напряжение: 27 мА

• Входное сопротивление:

• Питание ВКЛ: 400 Ω (20 мА) до 1000 Ω (4 мА)

• Питание ВЫКЛ: ≥ 500 кΩ

• Точность: ±16 пА

• Период обновления данных: 10 мс

• Время отклика на ступеньку: 100 мс

Передатчик и связь

• Питание передатчика: 14.8–26.4 В, ограничение выходного тока 27 мА

• Конфигурация 2-проводная/4-проводная: Настраивается для каждого канала через контакты

Электрическая защита и стабильность

• Температурный дрейф: ±16 пА на 10°C

• Максимальное потребление тока: 310 мА (5 В постоянного тока), 450 мА (24 В постоянного тока)

Конфигурация и опции

• Коды суффиксов:

• S: Стандартный тип

• 0: Всегда 0

• 0: Базовый тип

• Коды опций: /A4S00: С клеммной колодкой с прижимом для давления для аналогового сигнала [Модель: ATA4S-00]

---
