140CPU67861

Обзор

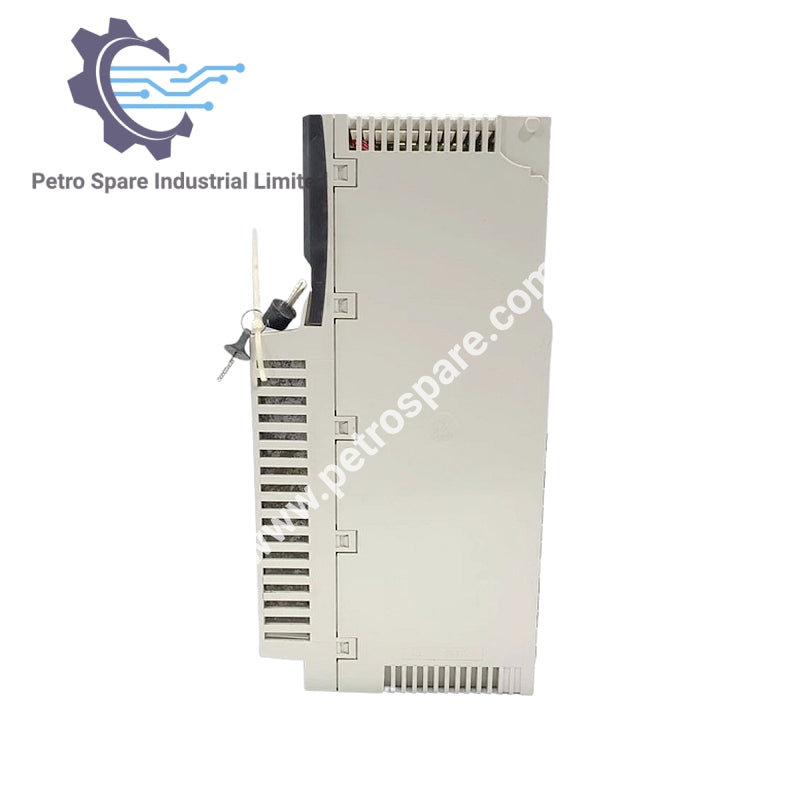

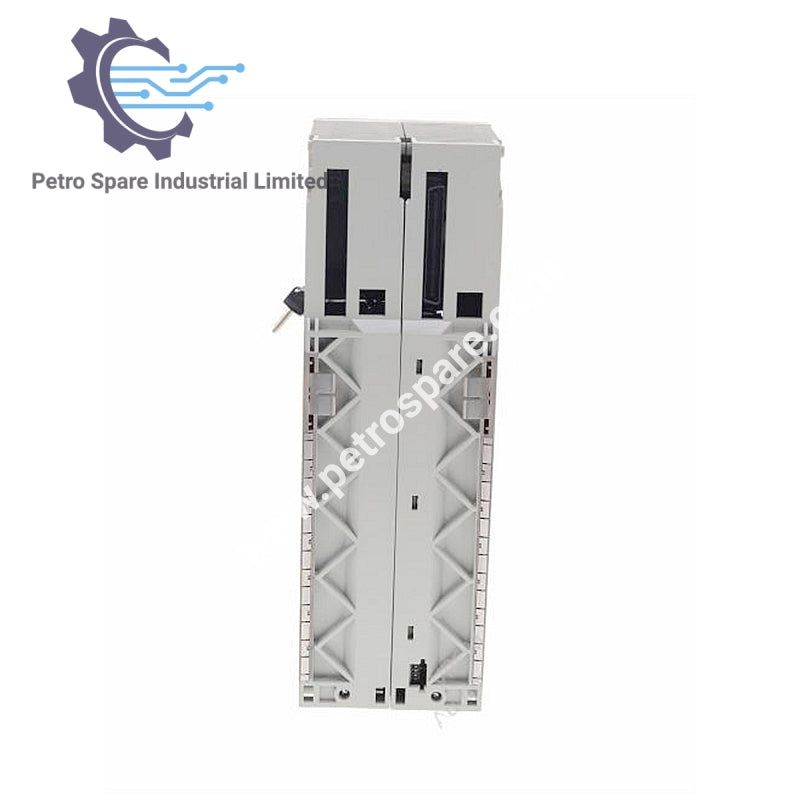

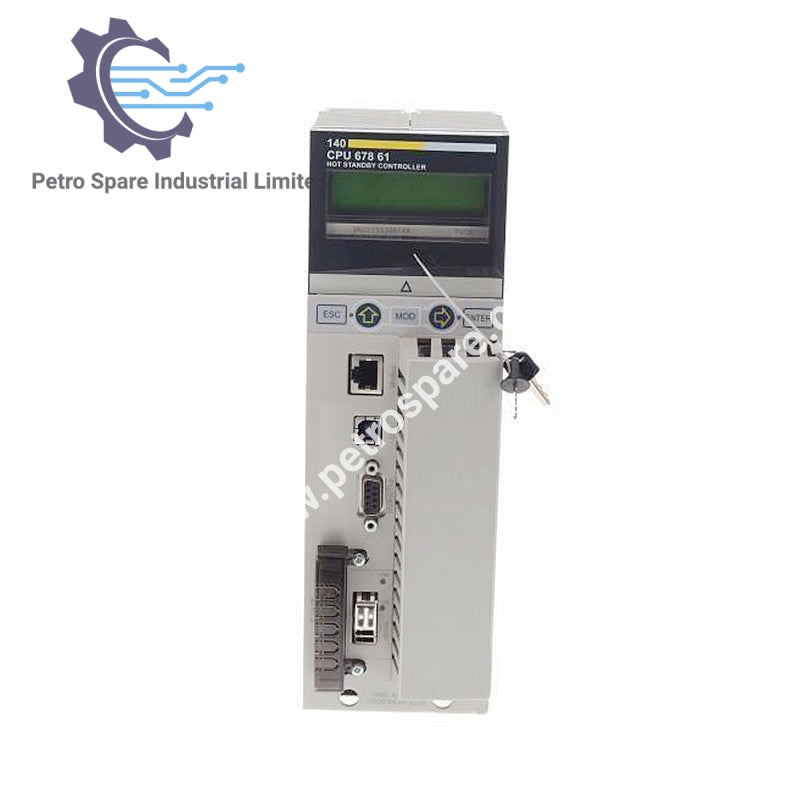

Процессор горячего резерва Schneider 140CPU67861 Unity обеспечивает высокопроизводительное управление с однорежимным Ethernet и 11 МБ памяти для продвинутых автоматизационных приложений.

Производительность системы

• Частота тактового сигнала: 266 МГц

• Внутренняя ОЗУ: 11 264 кБ (1 536 кБ для данных)

• Расширяемая память: 8 МБ для хранения файлов через карту PCMCIA

• Инструкций в мс: 10,28 Kinst/мс (100% булевых), 10,07 Kinst/мс (65% булевых / 35% числовых)

• Накладные расходы системы: 0,2 мс (быстрая задача), 1 мс (главная задача)

Возможности ввода/вывода

• Дискретный ввод/вывод (удалённый): 31 744 входа / 31 744 выхода

• Дискретный ввод/вывод (распределённый / Modbus Plus): 8 000 входов / 8 000 выходов на сеть

• Дискретный ввод/вывод (Ethernet удалённый): Неограниченно (максимум 31 узел, 28 слотов)

• Аналоговый ввод/вывод (распределённый / Modbus Plus): 500 входов / 500 выходов на сеть

• Аналоговый ввод/вывод (Ethernet удалённый): Неограниченно (максимум 31 узел, 28 слотов)

• Локальный ввод/вывод: 0 (запрещён в горячем резерве)

• Специфический ввод/вывод для приложений: Серийная связь, высокоскоростные прерывания входов, точная временная метка, счётчики

Связь и подключение

• Интегрированные подключения: 1 Modbus Plus, 1 Modbus (RS232/485), 1 USB, 1 оптоволоконный с горячим резервом

• Опциональные модули: 6 (Ethernet, Modbus, Modbus Plus, Profibus DP, Sy/Max)

• Максимальное количество подключений:

• 6 Ethernet TCP/IP (локально)

• 6 Modbus Plus (локально)

• 6 Profibus DP (локально)

• 1 USB

• 2 AS-Interface (распределённо)

• 4 AS-Interface (удалённо)

• 1 Modbus (RS232/485 Modbus/ASCII)

Горячий резерв и управление

• Поддержка горячего резерва: Да

• Управление процессом: Интегрировано

• Функция переключения: Порт памяти ключевого переключателя вкл/выкл

• Запрещённые задачи в горячем резерве: Периодическая быстрая задача, 128 задач прерывания ввода/вывода, 128 задач прерывания, 32 задачи прерывания таймера, 4 вспомогательные задачи

Физические и локальные индикаторы

• Требуемый ток шины: 2 760 мА

• Локальная сигнализация:

• 1 светодиод (зелёный) для активности Ethernet

• 1 светодиод (красный) для коллизии Ethernet

Конфигурация системы

• Количество слотов: 10 / 16 / 4 / 6 / 2

• Количество стоек: 2 локальные стойки

• Распределённые станции ввода/вывода: 63 станции (1 стойка, 3 сети Modbus Plus)

• Удалённые станции ввода/вывода: 31 стойка на S908, Ethernet Quantum или Ethernet X80 удалённый ввод/вывод

---
