140CPU65160S

Обзор

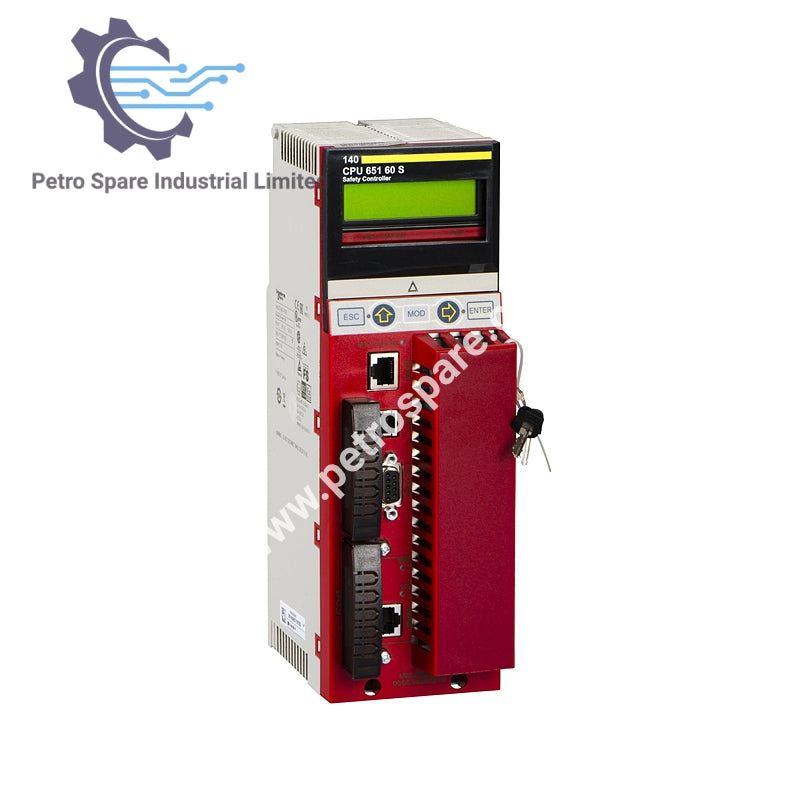

Модуль  140CPU65160S — это процессор безопасности Schneider Modicon Unity с 1024 кБ ОЗУ и тактовой частотой 266 МГц, предназначенный для автоматизации Quantum.

Вместимость и слоты

• Слоты: доступны 2, 3, 4, 6, 10, 16

• Стойки: 1 локальная

• Удалённые станции ввода/вывода: до 31

• Дискретный ввод/вывод: неограниченно локально (макс. 13 слотов), 31 744 входов и выходов удалённо

• Аналоговый ввод/вывод: неограниченно локально (макс. 26 слотов), 1 984 входов и выходов удалённо

• Опциональные модули: 6 модулей Ethernet 140NOE77111

Связь

• Подключения:
  • 1 Modbus Plus (локальный)
  • 1 Modbus RS232/485 (Modbus/ASCII)
  • 1 USB (локальный)
  • 6 Ethernet TCP/IP (локальных)

• Встроенные порты:
  • 1 Ethernet TCP/IP
  • 1 Modbus
  • 1 Modbus Plus
  • 1 USB

Производительность

• Тактовая частота: 266 МГц

• Время выполнения инструкций:
  • Слово: 0.09–0.12 мкс
  • Булевы: 0.105–0.15 мкс
  • Арифметика с фиксированной точкой: 0.96–1.02 мкс

• Время выполнения 1К инструкций:
  • 5.03 мс (65% булевых, 35% числовых)
  • 5.14 мс (100% булевых)

• Накладные расходы системы: 1.5 мс основная задача

Память и хранение

• Внутренняя ОЗУ: 1024 кБ

• Расширяемая память программы: 7168 кБ (карта PCMCIA)

• Расширяемое файловое хранилище: 8 МБ (карта PCMCIA)

Питание и батарея

• Батарея: Литиевая 3 В DC (990XCP98000)

• Ёмкость: 1200 Ач

• Срок службы батареи: 10 лет

• Максимальный ток питания: 90 А при 60 °C

• Требование к току шины: 2760 мА

Пользовательский интерфейс и индикаторы

• Дисплей: ЖК, 2 строки по 16 символов

• Светодиодные индикаторы:
  • Активность Ethernet (зелёный)
  • Коллизия Ethernet (красный)

Подключения

• Modbus Plus: Разъём SUB-D 9, гнездовой

• USB: Разъём типа B, гнездовой

• Шина Modbus: 2 разъёма RJ45

---
