140CPS21400

Обзор

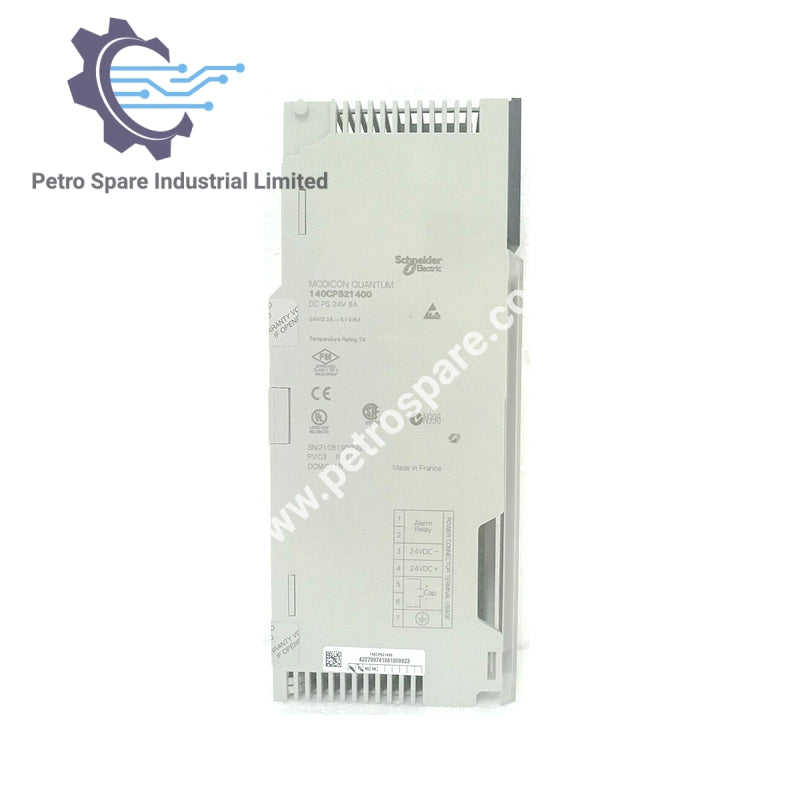

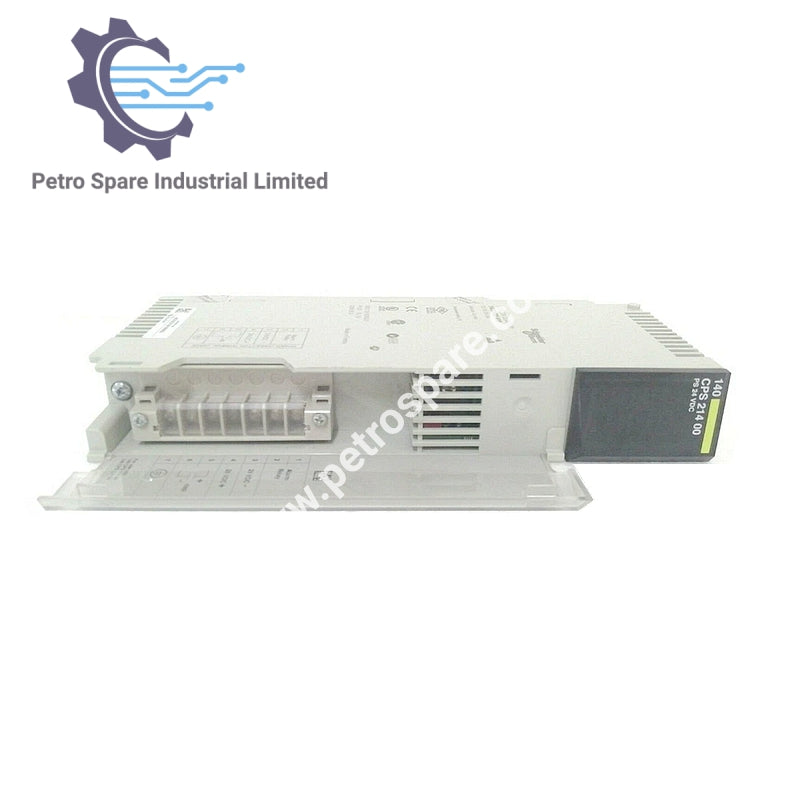

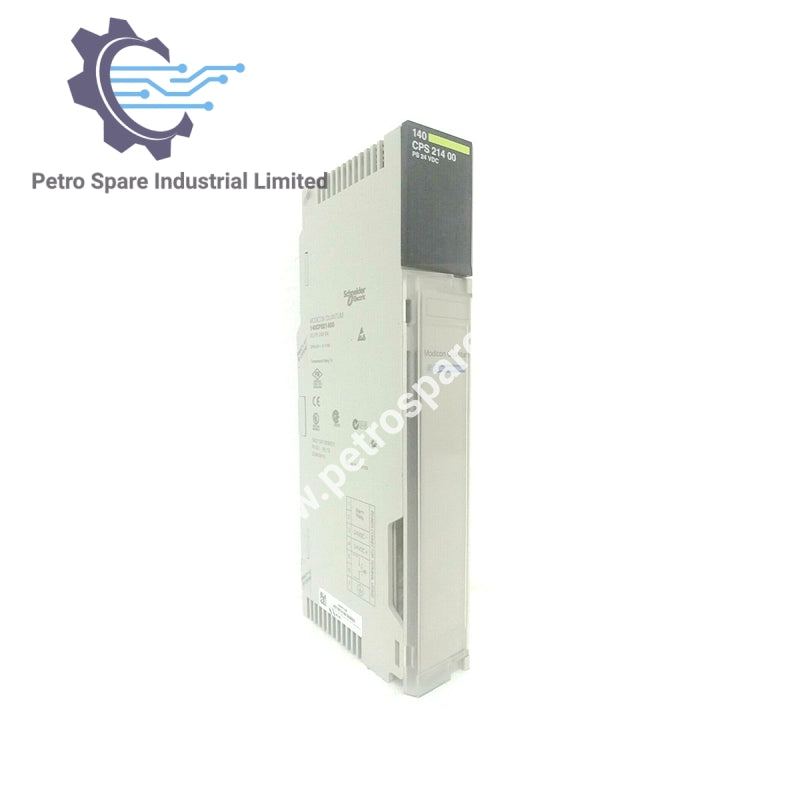

140CPS21400 является модулем питания постоянного тока 24 В серии Modicon Quantum от Schneider, обеспечивающим суммируемый выход 8 А с интегрированной защитой и сигнализацией неисправностей для промышленных систем управления.

Электрические характеристики

• Входное напряжение: 24 В постоянного тока (диапазон: 20–30 В)

• Входной ток: 3800 мА

• Пусковой ток: 14 А при 20 В, 25 А при 24 В

• Выходное напряжение: 5.1 В постоянного тока

• Выходной ток: 8 А (суммируемый)

• Защита от перенапряжения/перегрузки на выходе: Встроенная

• Максимальное прерывание входного питания: 100 мс / 1 мс при 20 В

• Номинал предохранителя: 5 А с замедленным срабатыванием

• Рассеиваемая мощность: 6 + (1.8 × Iout)

• Выход тревоги: 1 нормально замкнутый контакт, 6 А при 220 В (неисправность)

• Локальная индикация: 1 зеленый светодиод (PWR OK)

• Маркировка: CE

• Формат модуля: Стандартный

Экологические характеристики

• Рабочая температура: 0…60 °C (32…140 °F)

• Температура хранения: -40…85 °C (-40…185 °F)

• Относительная влажность: 95%, без конденсации

• Максимальная высота: 5000 м (16404.2 футов)

• Защита от ЭСР: 4 кВ контакт, 8 кВ воздух (IEC 801-2)

• Иммунитет к электромагнитным полям: 9.1 В/м (IEC 801-3, 80–2000 МГц)

Физические характеристики

• Вес: 0.65 кг (1.43 фунта)

---
