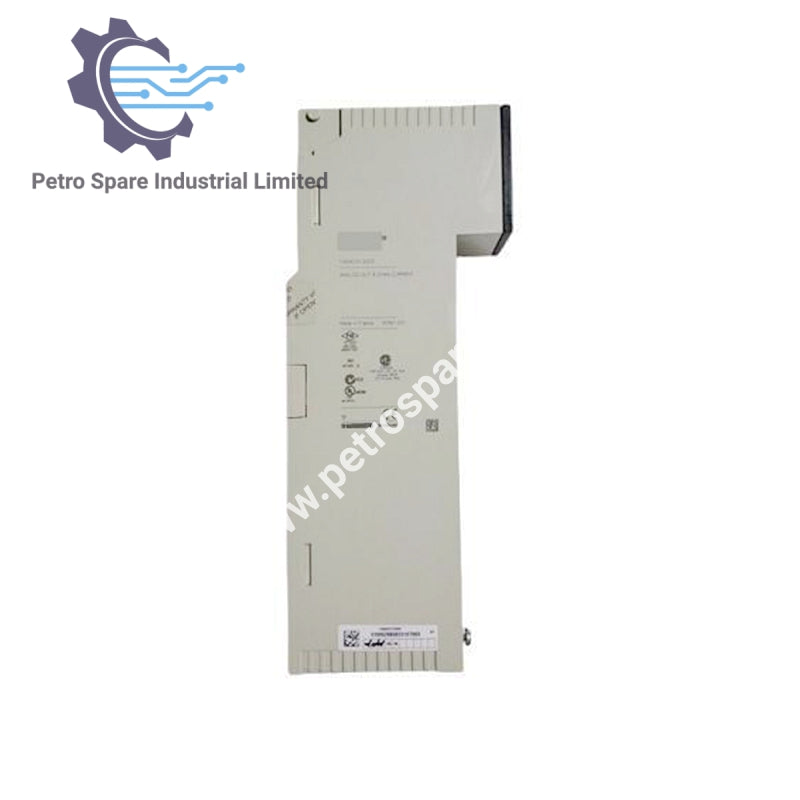

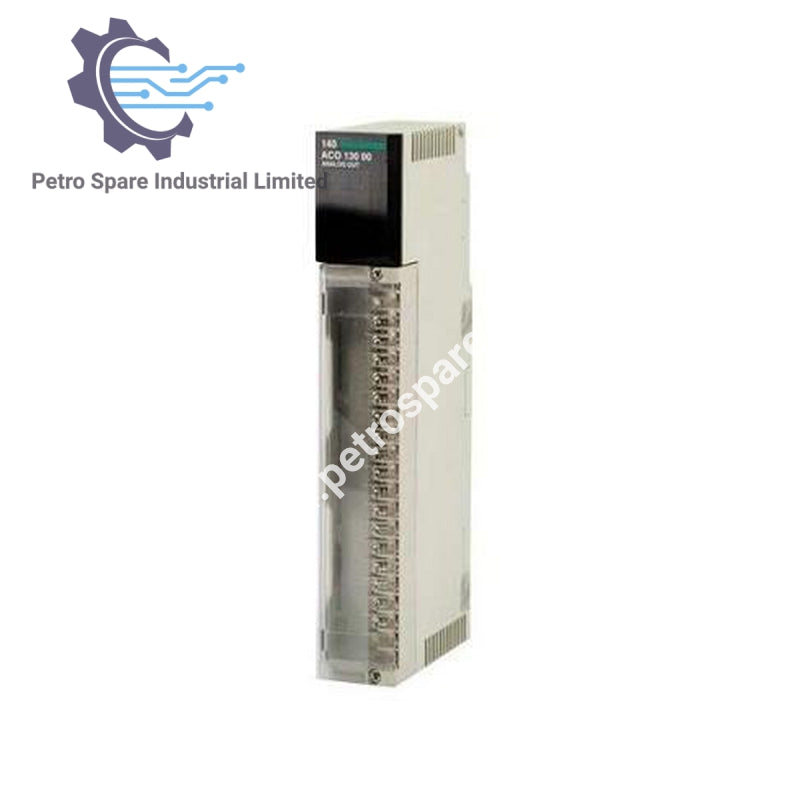

140ACO13000

Обзор модуля

• Модель: 140ACO13000
• Тип: Аналоговый выходной модуль
• Платформа: Modicon Quantum

Электрические характеристики

• Аналоговые выходы: 8
• Требование к адресации: 8 выходных слов
• Напряжение цепи: 6...30 В постоянного тока
• Диапазон выхода:
  • 0...20 мА (0...20000 отсчетов)
  • 0...25 мА (0...25000 отсчетов)
  • 4...20 мА (0...16000 отсчетов)
  • 4...20 мА (0...4095 отсчетов)

Точность и линейность

• Точность: ±0,2% от полного диапазона при 25°C
• Погрешность линейности:
  • ±12 мкА (4...20 мА, 0...4095 отсчетов)
  • ±4 мкА (0...20 мА, 0...20000 отсчетов)
  • ±4 мкА (0...25 мА, 0...25000 отсчетов)
  • ±4 мкА (4...20 мА, 0...16000 отсчетов)
• Дрейф точности: 0,004% от полного масштаба/°C (типично)

Работа системы

• Время обновления: 5 ms
• Время установки:
  • 3,2 мс до ±0,1% от конечного значения
  • 1,6 мс до 5% от конечного значения
• Тип неисправности: Разрыв цепи (4...20 мА)

Подключение и питание

• Изоляция (каналы и шина): 1780 В переменного тока в течение 1 минуты
• Ток шины: 550 мА
• Рассеиваемая мощность: 5 Вт
• Требуемое внешнее питание: 6...30 В постоянного тока

Индикаторы и детали модуля

• Светодиодные индикаторы:
  • Зелёный (шина связи активна)
  • Красный (внешняя неисправность)
  • Зелёный (канал включён)
  • Красный (неисправность канала)
• Формат модуля: Standard
• Вес: 0.3 кг

---
