Description

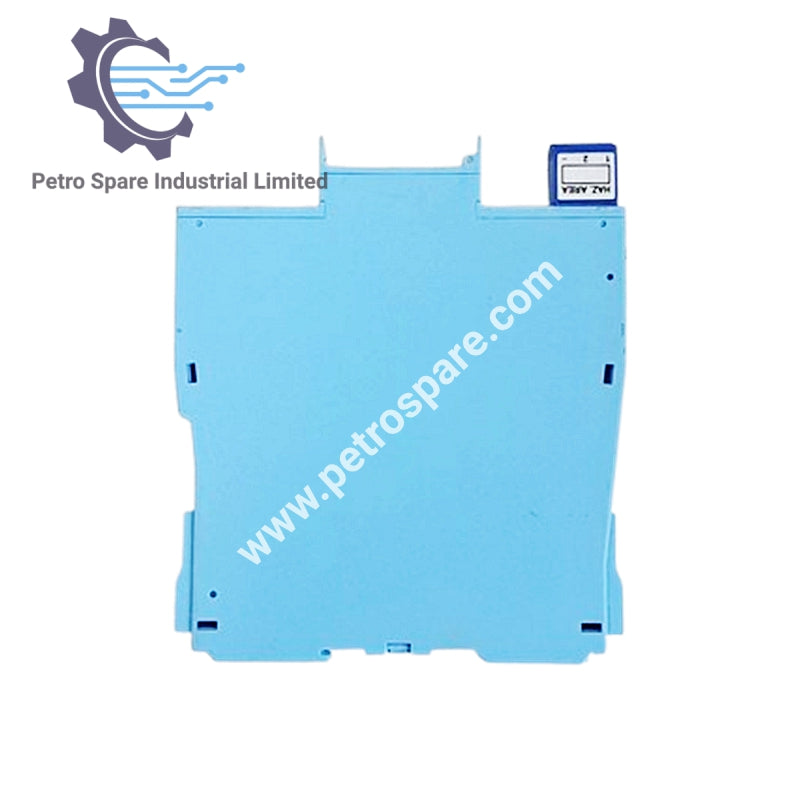

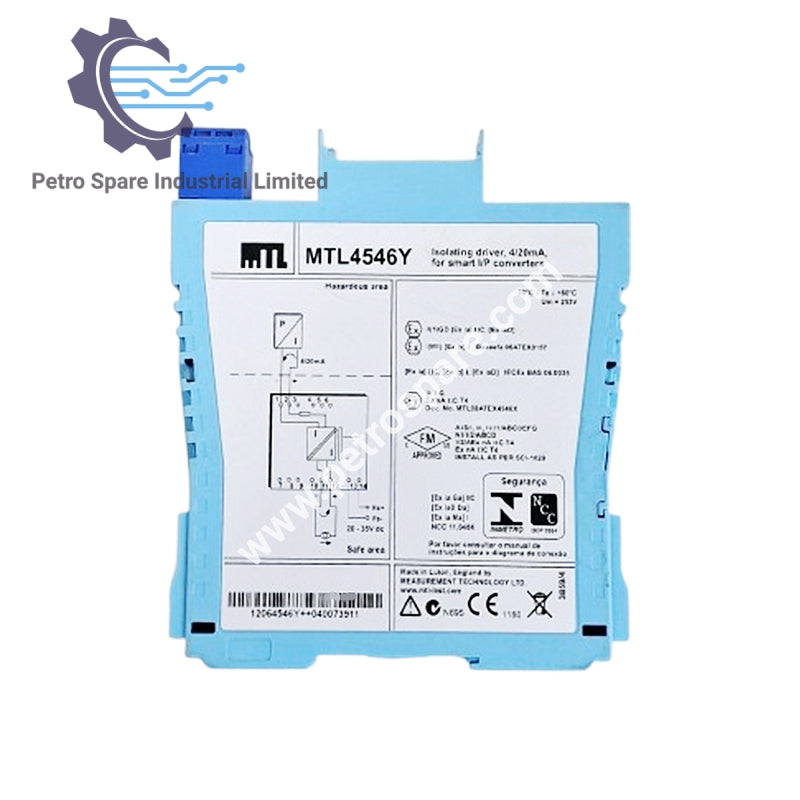

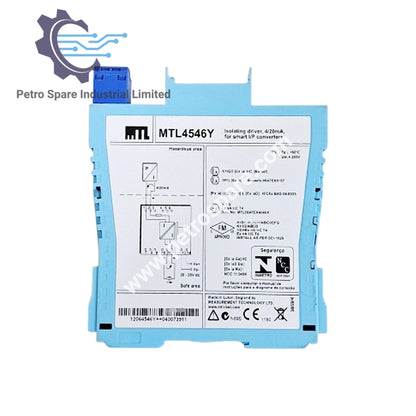

MTL4546Y is an isolating driver from Eaton MTL for 4–20 mA HART valve positioners, providing precise analog signal control in hazardous areas.
Signal Accuracy
-
Transfer Accuracy (20°C): < 20 µA
-
Temperature Drift: < 1.0 µA/°C
-
Under/Over Range: 1 mA / 24 mA (load ≤ 520 Ω)
-
Input/Output Ripple: < 40 µA peak-to-peak
-
Response Time: ≤ 100 ms (within 200 µA of final value)
Power and Indicators
-
Current Consumption: 35 mA at 24 V DC (20 mA signals into 250 Ω load)
-
Power Dissipation: 0.8 W at 24 V
-
LED: Green for power status
-
Safety Ratings: Uo = 28 V, Io = 93 mA, Po = 651 mW, Um = 253 V RMS/DC
Communication
-
Protocol Supported: HART
