ASR133-S00

Pārskats

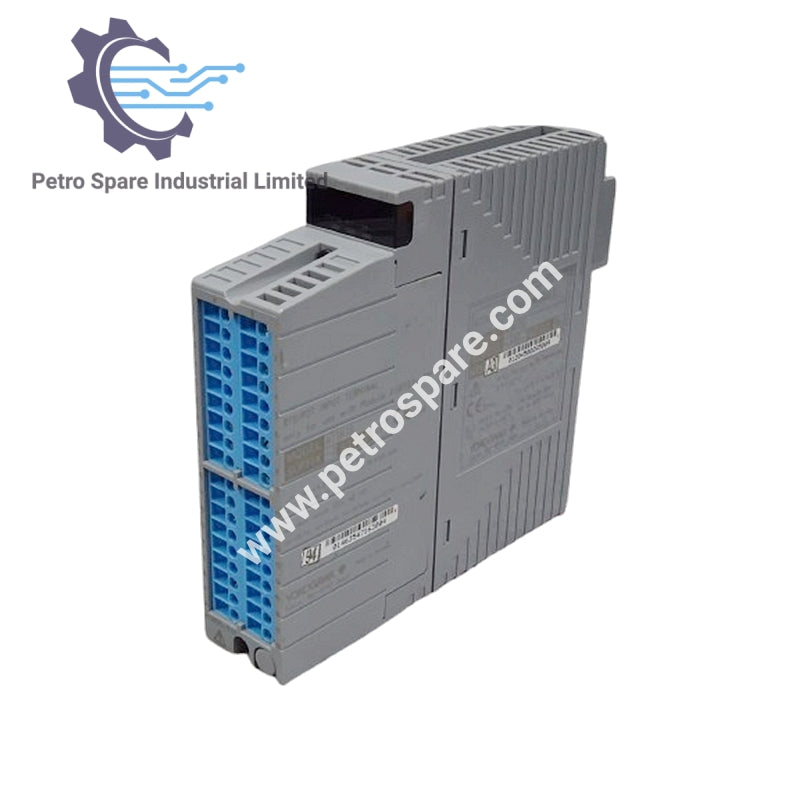

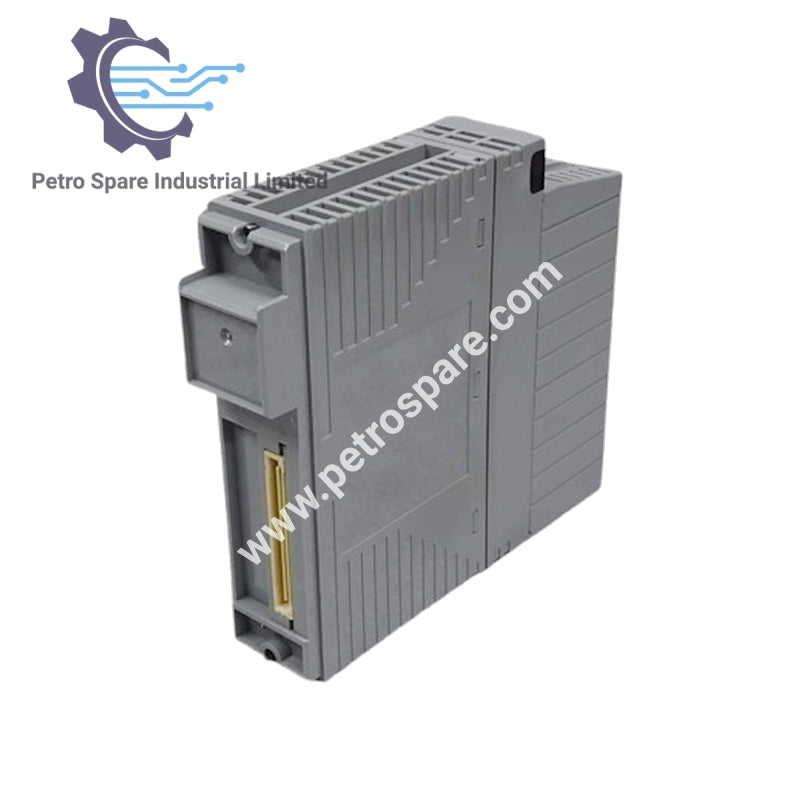

ASR133-S00 ir Yokogawa RTD/POT ieejas modulis ar 8 izolētām kanāliem un iebūvētu barjeru, atbalstot vairākus RTD tipus un potenciometra ieejas precīzai mērīšanai.

Identifikācija

• Produkta ID: ASR133-S00

• Modelis: ASR133 RTD/POT ieejas modulis

• Tips: RTD/POT ieejas modulis ar iebūvētu barjeru

• Pielikuma kodi: –S Standarta tips, 0 Vienmēr 0 , 0 Vienmēr 0

Kanāla un signāla dati

• Ieejas kanālu skaits: 8 izolēti

• Ieejas signālu tipi:

  • RTD: 2, 3, 4 vadu tipi

    • IEC 60751 (ITS-90): Pt50, Pt100, Pt200, Pt500, Pt1000

    • DIN 43760-1987: Ni100, Ni200

    • Minot: Ni120

  • POT: 3 vadu tips, 0–10 kΩ

• Pārslēdzams ieejas signāls: RTD/POT izvēle katram kanālam (CH1–CH8)

• Atļautais ieejas spriegums: ±5 V

• Izturības spriegums: 1500 V AC

• Ieejas pretestība: ≥1 MΩ (strāvas ieslēgšana), ≥1 MΩ (strāvas izslēgšana)

• Precizitāte pie 23 °C:

  • Pt50, Pt100, Ni100, Ni200, Ni120: ±150 mΩ

  • Pt200: ±300 mΩ

  • Pt500: ±600 mΩ

  • Pt1000: ±1.2 Ω

  • POT: ±2 Ω

• Atļautā kopējā signāla avota un vadu pretestība: ≤50 Ω uz vadu

• Mērījumu strāva: 150 µA

• Temperatūras nobīde:

  • Pt50, Pt100, Ni100, Ni200, Ni120: ±325 mΩ/10 °C

  • Pt200: ±650 mΩ/10 °C

  • Pt500: ±1.3 Ω/10 °C

  • Pt1000: ±2.6 Ω/10 °C

  • POT: ±5.2 Ω/10 °C

Veiktspēja

• Datu atjaunošanas periods: ≤1 s

• Izdegšanas noteikšana: Konfigurējama UZ LEJU, pieejama vai nepieejama

Elektriskie dati

• Maksimālais strāvas patēriņš: 150 mA pie 5 V DC, 60 mA pie 24 V DC

• Barjeras tips: Izolēta saskarne

Mehāniskie dati

• Svars: Aptuveni 0.30 kg

• Ārējā pieslēgšana: Spiediena skavas terminālis (ATSR3□)

---
