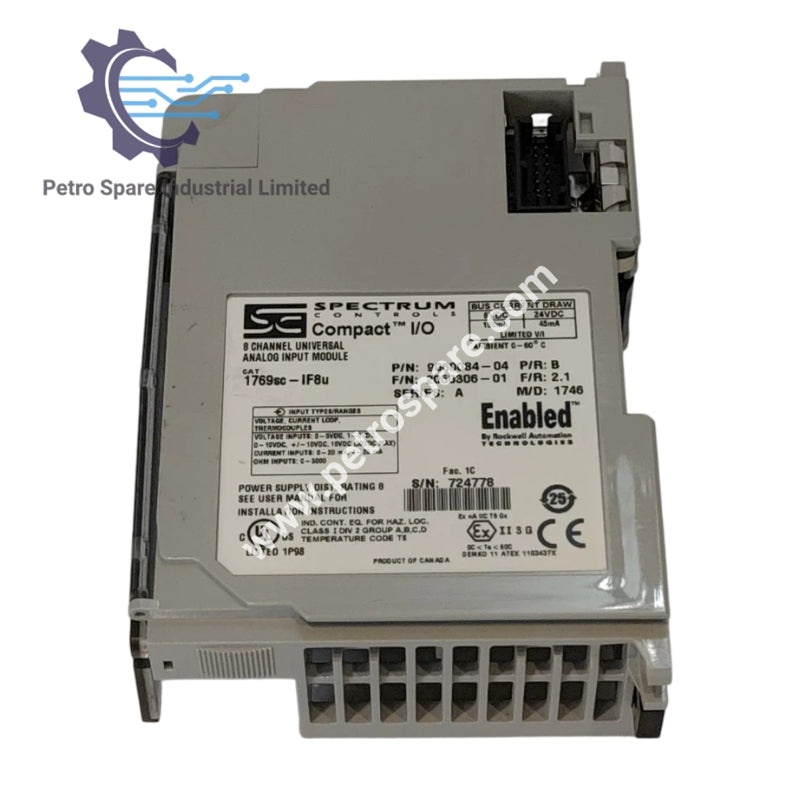

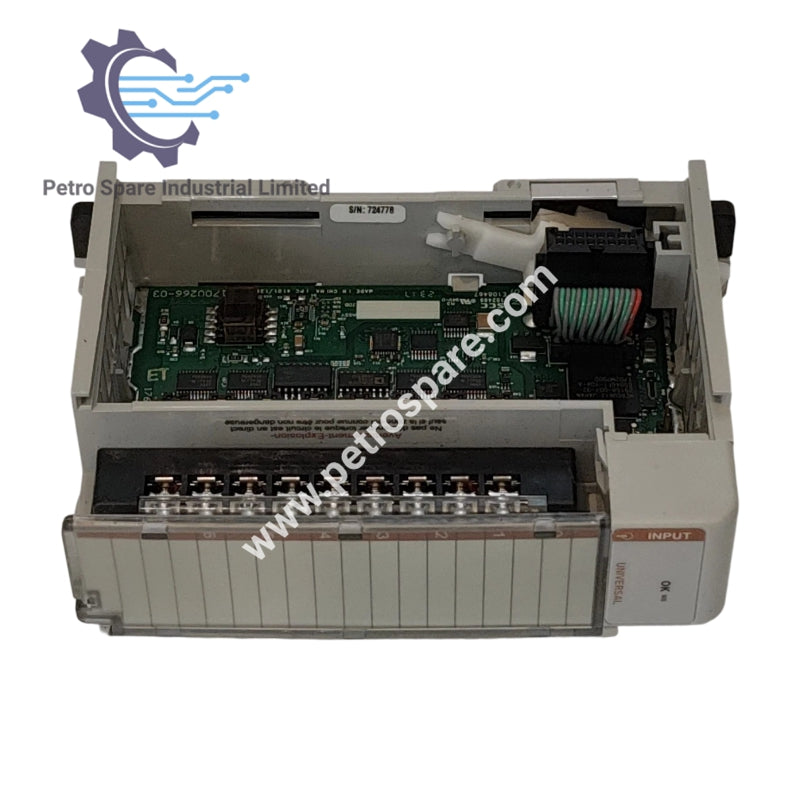

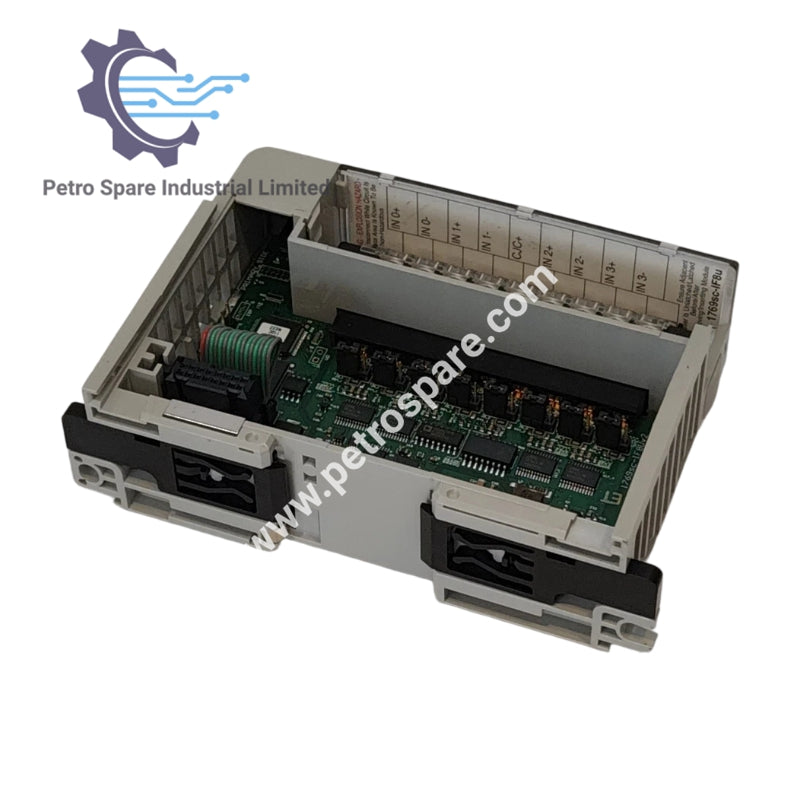

1769SC-IF8U

Produkta pārskats

1769sc-IF8u un konformāli pārklātais 1769sc-IF8uK ieejas moduļi nodrošina pilnu universālu analogās ieejas iespēju vienā I/O modulī, ļaujot vienlaikus apvienot sprieguma, strāvas, termopāra un RTD ieejas, nezaudējot veiktspēju vai cenu.

• Produkta tips: Universāls analogās ieejas modulis

• Produkta tags: Spectrum Controls CompactLogix I/O, daudzkanālu analogās ieejas, konformāli pārklāts I/O

Tehniskās specifikācijas

• Kanāli: 8 kanāli spriegumam, strāvai un termopāram vai līdz 4 kanāliem RTD/Pretestībai.

• Ieejas diapazoni (termopārs): J, K, T, B, E, R, S, N, C.

• Ieejas diapazoni (RTD): PT385/3916, Ni618/672, NiFe518, Cu426.

• Ieejas diapazoni (pretestība): 0–150, 0–1000, 0–3000 omi.

• Ieejas diapazoni (strāva): 0–20 mA, 4–20 mA.

• Ieejas diapazoni (spriegums): ±50 mV, ±100 mV, 0–5 V, 1–5 V, 0–10 V, ±10 V.

• Izšķirtspēja: 16 biti.

• Ieejas aizsardzība: ±30 VDC nepārtraukta pārsprieguma aizsardzība, ±40 mA nepārtraukta pārsprieguma aizsardzība.

• Atjaunināšanas laiki (1 kanāls): 305 ms pie 10 Hz līdz 9 ms pie 1000 Hz.

• Atjaunināšanas laiki (8 kanāli): 2,7 sekundes pie 10 Hz līdz 63 ms pie 1000 Hz.

• Datu formāti: Inženiertehniskās vienības, inženiertehniskās vienības ×10, mērogojums PID, neapstrādāti/proporcionāli skaitļi, pilna mēroga procenti.

• Elektriskā izolācija: 50 VAC nepārtraukta lauka vadu savienojuma līdz aizmugures plāksnei/šasijai (707 VDC 1 minūti), 10 VDC kanālu savienojums.

• Ieejas pretestība: >10 Mohm termopāram, spriegumam un RTD; <250 omi strāvai.

• Trokšņu slāpēšana: Kopējā režīma slāpēšana 115 dB pie 50/60 Hz, normālā režīma slāpēšana 85 dB pie 50/60 Hz.

• Aizmugures plāksnes strāva: 45 mA pie 24 VDC maksimāli, 150 mA pie 5 VDC maksimāli.

• Termiskā izkliede: 3,0 vati maksimāli.

• Vides apstākļi: Darbības temperatūra no 0 °C līdz 60 °C (32 °F līdz 140 °F), uzglabāšana no -45 °C līdz +85 °C (-49 °F līdz +185 °F), relatīvais mitrums no 5% līdz 95% bez kondensāta.

• Konfigurācija: Studio 5000 programmēšanas programmatūra, izmantojot Add-On Profile (AOP).

---
