6ES7232-0HB22-0XA0

Produkta pārskats

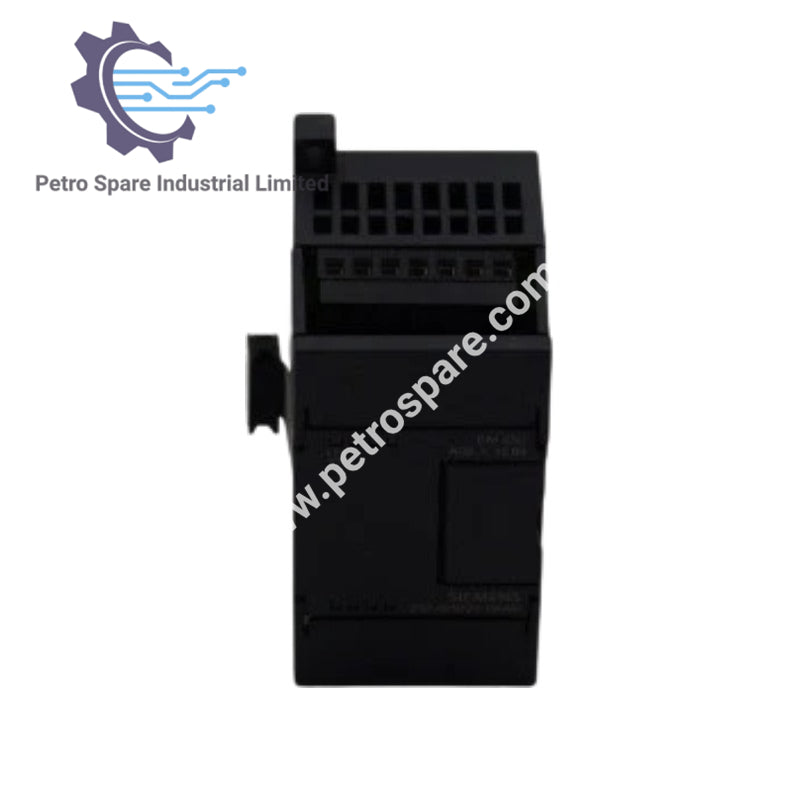

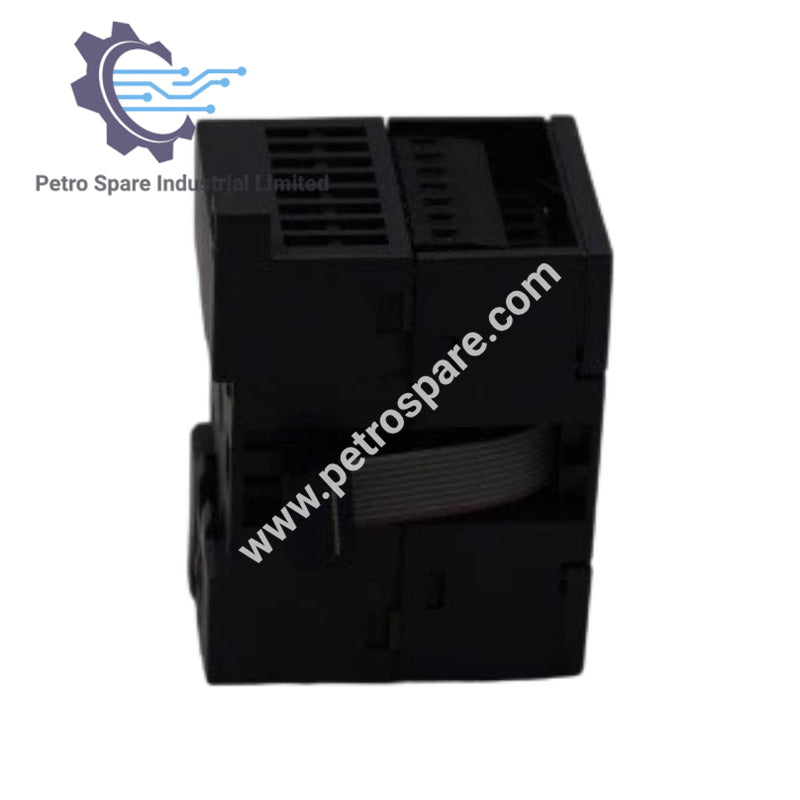

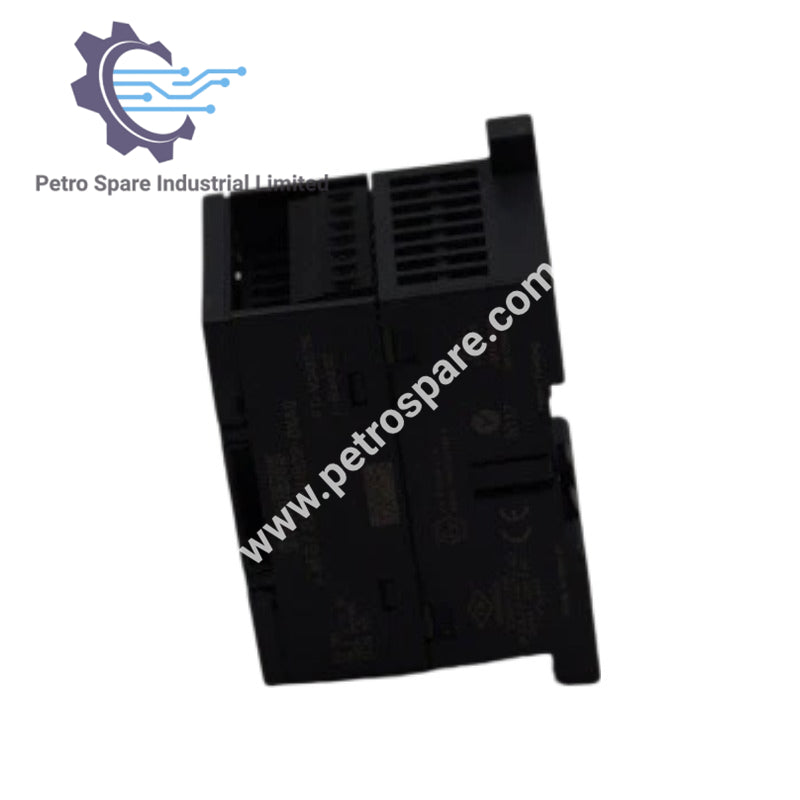

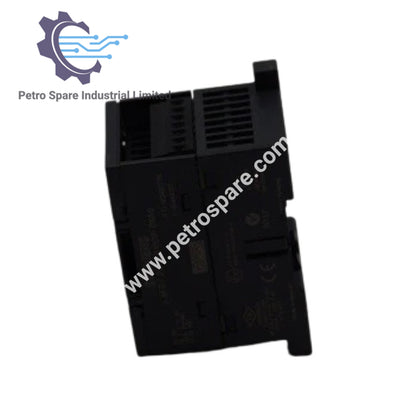

6ES7232-0HB22-0XA0 ir SIMATIC S7-200 analogās izejas modulis EM 232 ar 2 izejām, kas atbalsta ±10 V sprieguma un 4‑20 mA strāvas diapazonus, kā arī 12 bitu izšķirtspēju S7-22X centrālajiem procesoriem.

Ieejas strāva

• no aizmugures kopnes (5 V DC, maks.): 20 mA
• no sensora strāvas avota vai ārēja avota (24 V DC, maks.): 70 mA

Jaudas zudumi

• Jaudas zudumi (tip.): 2 W

Analogās izejas

• Analogo izeju skaits: 2
• Sprieguma izejas diapazons: –10 V līdz +10 V
• Strāvas izejas diapazons: 4‑20 mA
• Slodzes pretestība (spriegumam): vismaz 5 kΩ
• Slodzes pretestība (strāvai): ne vairāk kā 0,5 kΩ

Potenciālu atdalīšana

• Analogās izejas: Nē

Savienojuma metode

• Iespraužami I/O spailes: Nē

Fiziskie parametri

• Platums: 46 mm
• Augstums: 80 mm
• Dziļums: 62 mm
• Svars: aptuveni 148 g

---
