ABE7R16T370

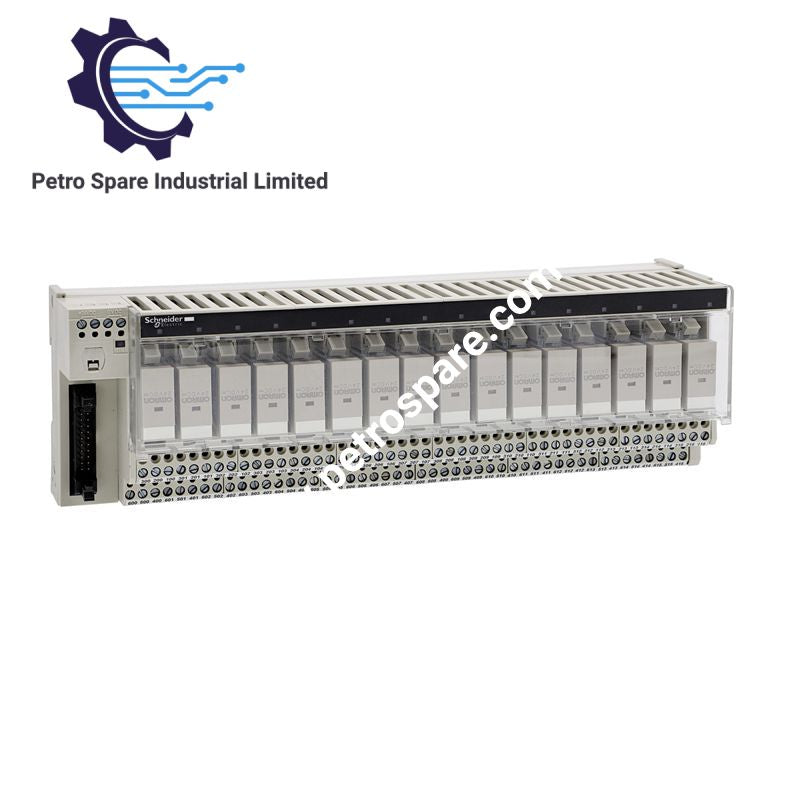

Konfigurēts diskrētā izejas signāla izolēšanai un starpposma vadības uzdevumiem Modicon PLC arhitektūrā, Schneider Electric ABE7R16T370 (ABE7R16T370 izejas apakšbāze) nodrošina tiešu fizisku/elektrisku izpildi. Šī 16 kanālu elektromehānisko releju apakšbāze savieno programmējamā loģiskā kontrollera I/O kartes, izmantojot iepriekš savienotus HE10 savienotājus, ar lauka izpildmehānismiem, izolējot vadības loģiku no ražotnes elektriskās komutācijas slodzes.

Aparatūras specifikācijas

Parametrs	Specifikācija
Modelis	ABE7R16T370
Zīmols	Schneider Electric
Svars	1,3 kg
Izmēri	Iepakojums: 8,5 cm x 10,0 cm x 29,2 cm
Darba temperatūra	-5 līdz 60 °C (23 līdz 140 °F)
Enerģijas patēriņš	Sprieguma kritums barošanas avota drošinātājā: maks. 0,3 V
Nominālais barošanas spriegums	19...30 VDC
Kanālu skaits	16 diskrēti kanāli
Saderība	ABR7S37 spraužamie releji
Aizsardzība	Iekšējs 1 A ātras darbības drošinātājs (5 x 20 mm) PLC pusē
Polaritātes sadale	Bez sprieguma
Statusa indikācija	1 zaļš LED indikators katram kanālam, 1 zaļš LED indikators ieslēgtai barošanai
Nominālais izolācijas spriegums	2000 V (spailes/montāžas sliedes), 300 V (spole/kontakts)
IP aizsardzības klase	IP2X saskaņā ar IEC 60529
Montāžas veids	35 mm simetriska DIN sliede vai montāža ar skrūvēm pie paneļa
Skrūvju spaiļu pievilkšanas moments	0,6 N.m (5,3 lbf.in)

Rūpnieciskās vadības un kopnes raksturlielumi

Modulis mērogo augsta blīvuma diskrētos izejas signālus, vienlaikus izolējot vadības loģiku no aizmugures kopnes sakaru struktūrām. Izmantojot katram kanālam paredzētus spaiļu punktus, ierīce nodrošina kanālu līmeņa vizuālo diagnostiku, izmantojot atsevišķu LED indikatoru masīvu, lai determinētu darbības ciklu laikā nodrošinātu sistēmas integritāti. Iebūvētā 1 A ātras darbības drošinātāja aizsardzība ierobežo pārejošu bojājumu izplatīšanos vadības skapjos, saglabājot aparātprogrammatūras zibatmiņas stabilitāti un novēršot aizmugures kopnes I/O degradāciju lauka puses īsslēguma apstākļos.

Biežāk uzdotie jautājumi

J: Kā apakšbāzē tiek īstenota aizsardzība pret īsslēgumu?

A: Pārstrāvas aizsardzību nodrošina iekšējs 1 A ātras darbības drošinātājs (5 x 20 mm), kas novietots PLC savienojuma pusē. Normālos darbības apstākļos drošinātāja nominālais sprieguma kritums ir 0,3 V.

J: Kādas ir spaiļu savienojuma prasības un pievilkšanas momenta specifikācijas montāžai?

A: Spailes ir paredzētas standarta plakangala skrūvgriežiem (3,5 mm diametrā). Stiprinājumi jāpievelk ar precīzu 0,6 N.m (5,3 lbf.in) momentu, lai rūpnieciskās vibrācijas apstākļos (2 gn pie 10...150 Hz) novērstu kontaktu kvalitātes pasliktināšanos.

J: Kādi releju moduļi ir sertificēti lietošanai ar šo apakšbāzi?

A: ABE7R16T370 ir īpaši izstrādāta spraužamai saderībai ar Schneider Electric ABR7S37 elektromehānisko releju blokiem visos 16 diskrētās izejas kanālos.

Uzstādīšanas vadlīnijas

• Montāža pie DIN sliedes un paneļa: Nostipriniet apakšbāzi pie 35 mm simetriskas DIN sliedes, izmantojot iebūvētos montāžas fiksatorus, vai uzstādiet uz stabilas paneļa plāksnes, izmantojot papildu montāžas komplektu. Lai nodrošinātu pasīvu siltuma izkliedi, saglabājiet vertikālu orientāciju.
• Zemējuma un ekranēšanas protokoli: Pirms ieiešanas moduļa spailēs savienojiet visu lauka kabeļu ekranējumu tieši ar vietējo korpusa aizsargzemējuma punktu. Lai mazinātu EMC jutību, nodrošiniet zemas pretestības elektrisko savienojumu starp DIN sliedi un korpusa aizmugures plāksni.
• Iepriekš savienota HE10 savienotāja elektroinstalācija: Novietojiet HE10 lentes vai daudzdzīslu iepriekš savienotos kabeļus tālāk no augstsprieguma motora līnijām vai mainīgas frekvences piedziņas barošanas vadītājiem, lai samazinātu induktīvos šķērssakarus. Nostipriniet kabeļa stiepes atslogojumu ne tālāk kā 100 mm no apakšbāzes savienotāja.
• Spaiļu elektroinstalācijas ierobežojumi: Noizolēto vadītāja galu pilnībā ievietojiet skrūvju skavās pirms pievilkšanas ar norādīto maksimālo 0,6 N.m momentu. Pārbaudiet fizisko ievietošanas dziļumu, lai saglabātu IP2X pirkstu drošības aizsardzību pret saskari ar spriegumu.

---
