ABE7H16C11

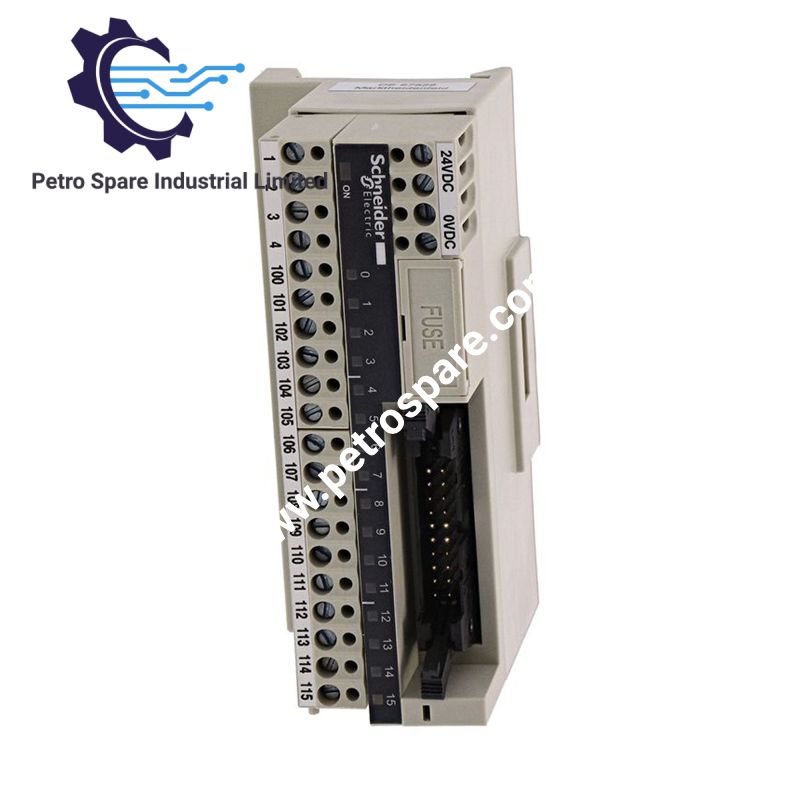

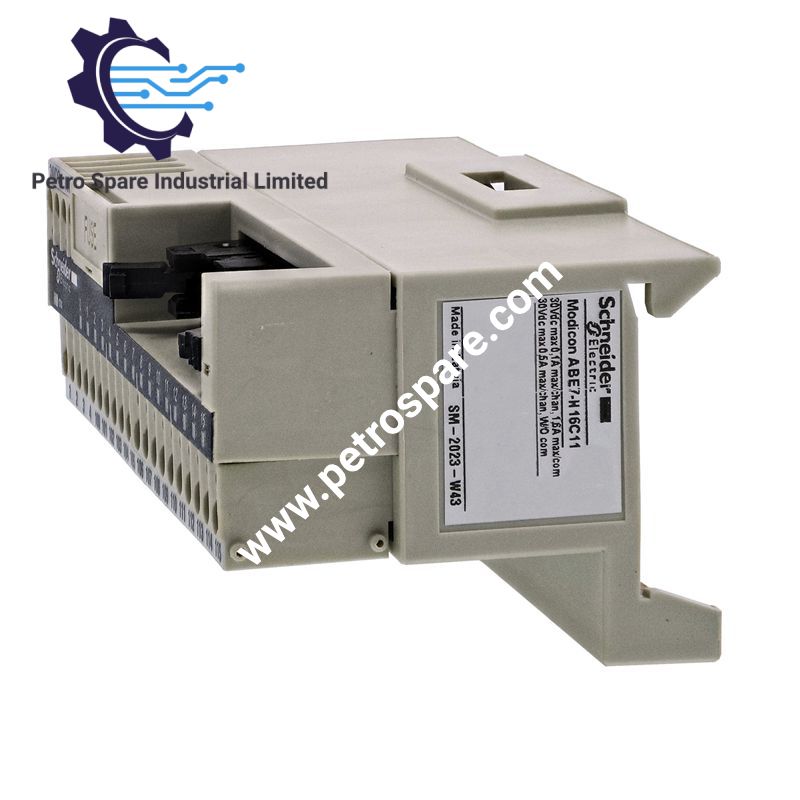

Konfigurēts augsta blīvuma signālu sadalei Modicon programmējamo loģisko kontrolleru tīklos, Schneider Electric ABE7H16C11 (ABE7H16C11 pasīvais diskrēto I/O apakšbāzes modulis) nodrošina tiešu fizisku un elektrisku savienojumu.

Aparatūras specifikācijas

Parametrs	Specifikācija
Modelis	ABE7H16C11
Preču zīme	Schneider Electric
Izcelsme	Francija
Svars	0,16 kg
Izmēri	7,00 cm x 8,20 cm x 13,60 cm
Darba temperatūra	-5 līdz 60 °C
Enerģijas patēriņš	maksimālā barošanas strāva 1,8 A
Nominālais barošanas spriegums	19 līdz 30 VDC
Izolācijas spriegums	2000 V
Aizsardzības pakāpe	IP2X
Kanālu ietilpība	16 diskrētie kanāli
Aizsardzība pret pārstrāvu	iekšējais ātras darbības drošinātājs 2 A (5 x 20 mm)

Determinēta tīkla aizmugures kopnes komunikācija

Modulis nevainojami integrējas standarta PLC lauka vadu topoloģijās, pārvaldot aizmugures kopnes komunikācijas ātrumu un signāla integritāti visos 16 diskrētajos kanālos. Kanāla līmeņa statusa indikācija un determinēta I/O blīvuma mērogošana samazina aizkavi lauka signālu pārsūtīšanas laikā uz PLC karti, vienlaikus mazinot šķērstraucējumus starp blakus esošajiem spailēm.

Bieži uzdotie jautājumi

J: Kāda aizsardzība pret pārstrāvu ir integrēta apakšbāzē?

A: Apakšbāzē PLC saskarnes pusē ir iebūvēts 2 A ātras darbības drošinātājs ar izmēru 5 x 20 mm, kas aizsargā pret līnijas bojājumiem.

J: Kā lauka vadu vadītāji tiek nostiprināti kanālos?

A: Elektriskajos savienojumos tiek izmantotas skrūvju spailes, kas atbalsta viendzīslas cietos vadītājus no 26 AWG līdz 12 AWG vai lokanos vadītājus ar kabeļu uzgaļiem no 28 AWG līdz 16 AWG.

J: Kādas montāžas iespējas ir pieejamas industriālajiem korpusiem?

A: Ierīci var nostiprināt uz standarta 35 mm simetriskās DIN sliedes, izmantojot integrētus montāžas klipšus, vai tieši uz cietas montāžas plāksnes, izmantojot īpašu skrūvju komplektu.

Lauka uzstādīšanas vadlīnijas

Droši piestipriniet apakšbāzi pie 35 mm DIN sliedes vai cieta paneļa IP54 vai augstākas aizsardzības pakāpes korpusa iekšpusē, lai aizsargātu pret apkārtējās vides piesārņojumu. Pārliecinieties, ka visas skrūvju spailes ir pievilktas ar plakanu 3,5 mm skrūvgriezi līdz precīzam 0,6 N.m griezes momentam. Nodrošiniet pareizu funkcionālo zemējumu un pirms slodzes strāvas pieslēgšanas pārbaudiet, vai barošanas avoti atrodas norādītajā 19 līdz 30 VDC darba diapazonā.

---
