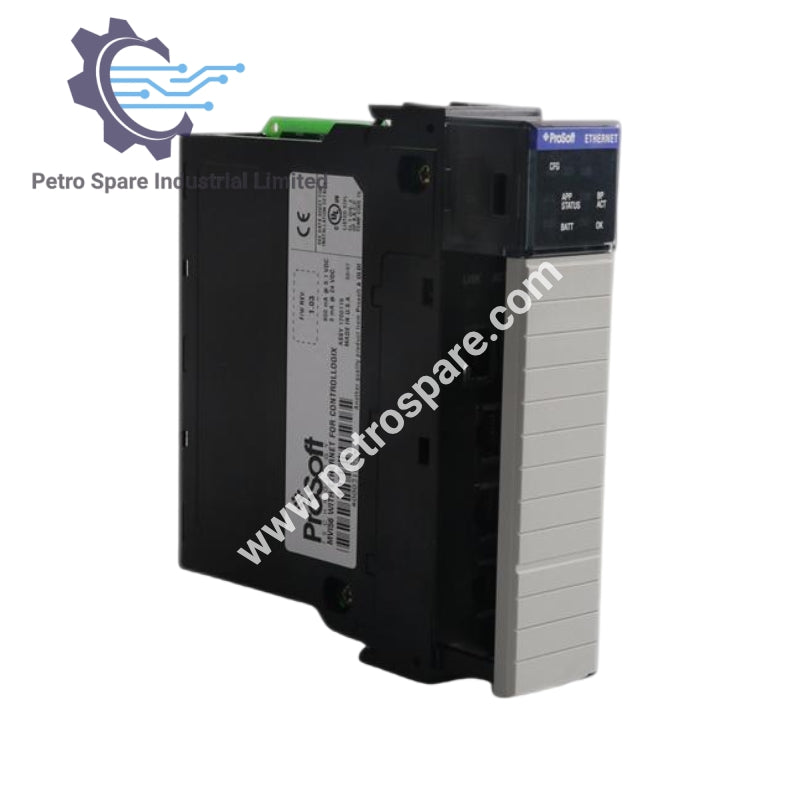

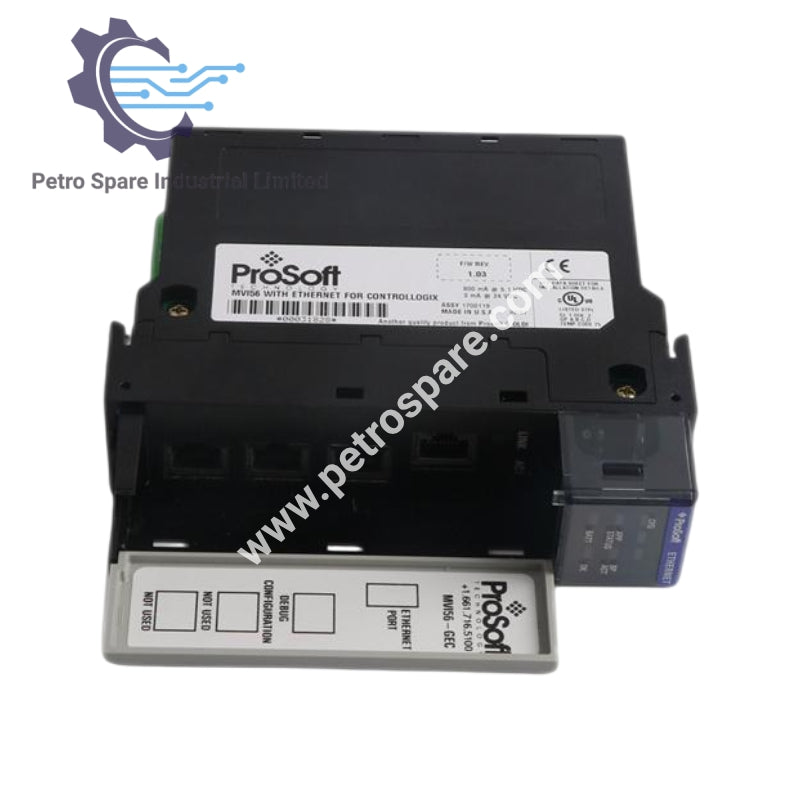

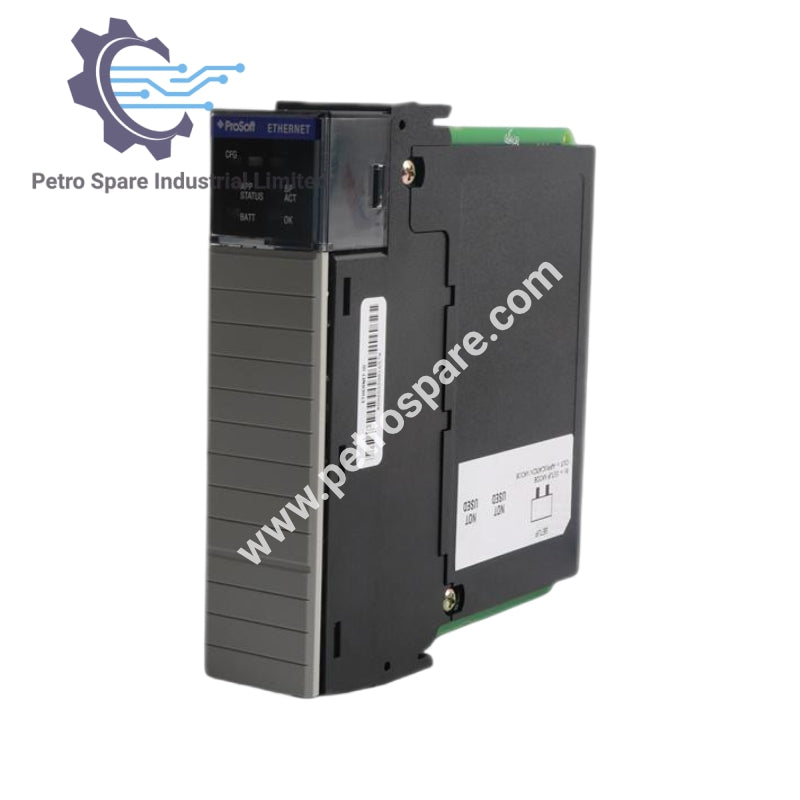

MVI56-GEC

Pārskats

• Modelis: MVI56-GEC

• Tips: Vispārējs ASCII Ethernet saskarnes modulis

• Lietojums: Nodrošina ASCII datu apmaiņu pār Ethernet ControlLogix sistēmām, atbalstot radio, modemu un daudzpunktu sērijas komunikāciju

Elektriskās un mehāniskās īpašības

• Atpakaļplāksnes strāvas slodze:

  • 800 mA pie 5 V DC

  • 3 mA pie 24 V DC

• Darbības temperatūra: 0 … 60 °C (32 … 140 °F)

• Uzglabāšanas temperatūra: –40 … 85 °C (–40 … 185 °F)

• Trieciena izturība: 30 G darbības laikā, 50 G nedarbības laikā

• Vibrācijas izturība: 5 G pie 10 … 150 Hz

• Relatīvais mitrums: 5 … 95% (nekondensējošs)

• Izolācija: 500 V optiskā izolācija no atpakaļplāksnes

Indikatori un diagnostika

• LED indikatori:

  • Moduļa statuss

  • Atpakaļplāksnes pārsūtīšanas statuss

  • Lietojumprogrammas statuss

  • Sērijas aktivitāte

• Atkļūdošanas/konfigurācijas ports (CFG): RJ45 (DB-9M ar piegādāto kabeli), tikai RS-232

Savienojamība

• Lietojumprogrammu porti (PRT1 & PRT2):

  • RS-232, RS-422

  • Pilnīga aparatūras roku satveršanas kontrole (radio, modems, daudzpunktu atbalsts)

  • Konfigurējama RS-232 roku satveršana

• Programmatūras konfigurējami parametri:

  • Bauda ātrums: 110 … 115 200 baiti sekundē

  • Paritāte: Nav, Pāra, Nepāra

  • Datu biti: 5, 6, 7 vai 8

  • Stop biti: 1 vai 2

  • RTS aizkave: 0 … 65535 ms

Piegādātās piederumu daļas

• RJ45 uz DB-9M kabeļi katram portam

• 1,8 metru RS-232 konfigurācijas kabelis

---
