IS215VCMIH2B

Pārskats

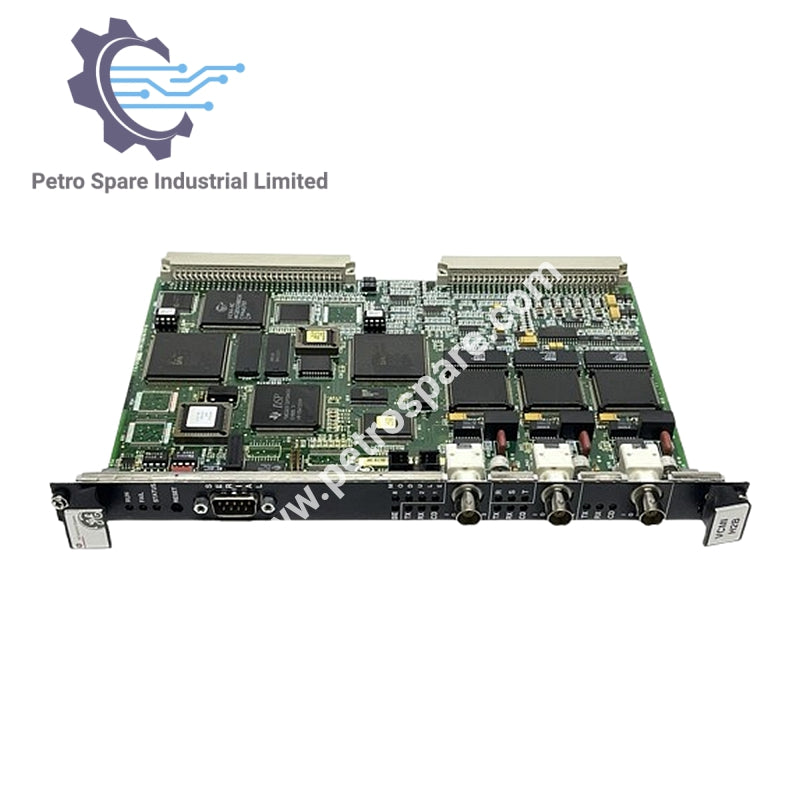

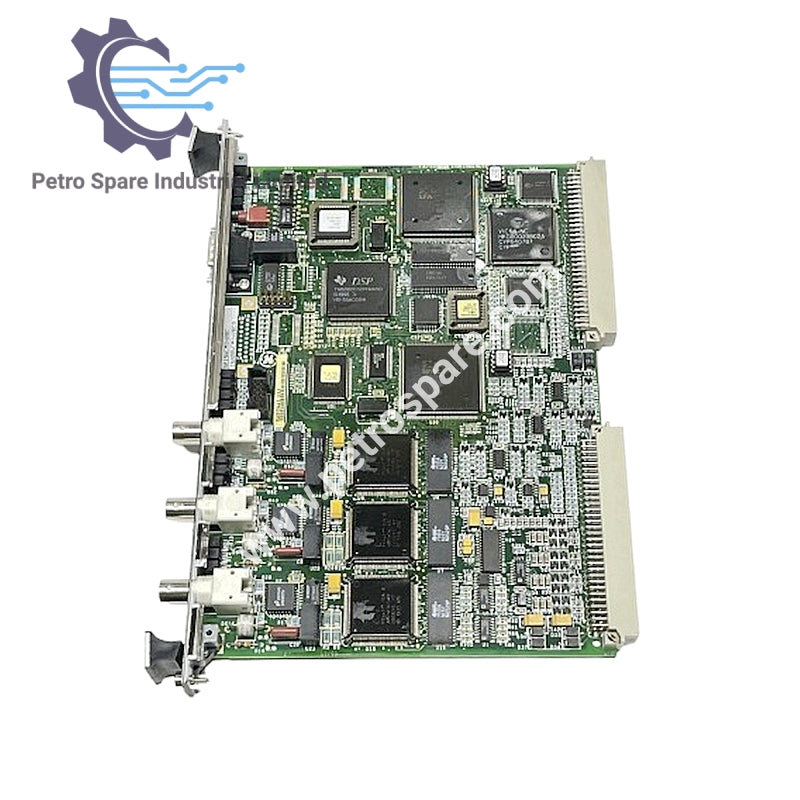

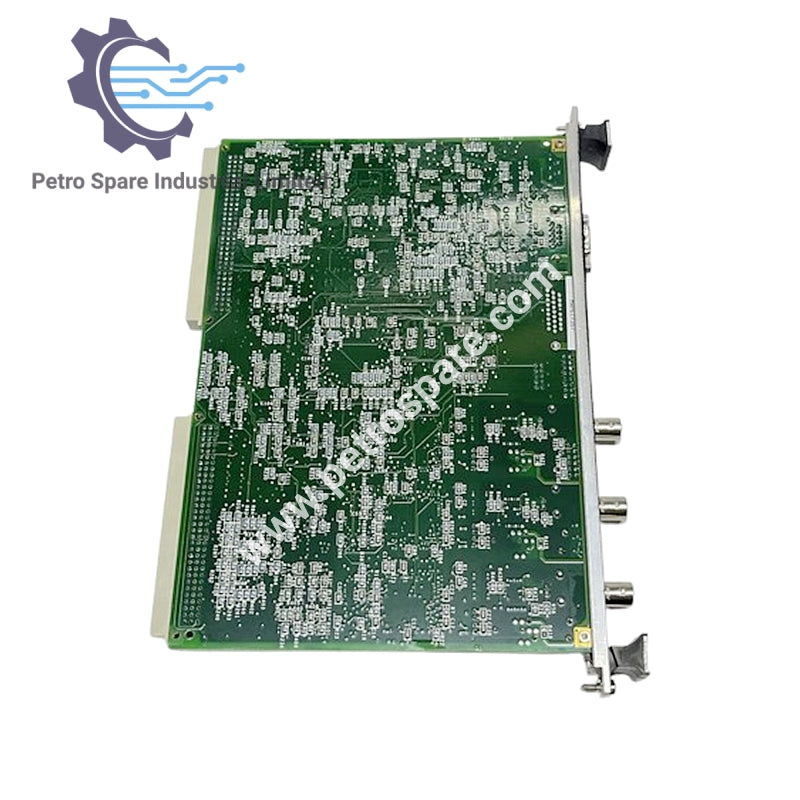

GE IS215VCMIH2B VME autobusa galvenās vadības plates ir daļa no Mark VI sistēmas. Tā pārvalda saziņu starp kontrolieriem un I/O plāksnēm, piešķir plākšņu ID un nodrošina vairākus saziņas portus ar LED indikatoriem sistēmas uzraudzībai.

Saziņas interfeisi

• Porti: 1 seriālais, 3 IONet

• IONet LED indikatori: TX, RX, CD

• Papildu LED indikatori: Darbība, Kļūme, Statuss, 1, 2, 4, 8

• Atjaunošana: Spiedpoga uz priekšējā paneļa

Aparatūras arhitektūra

• Plates tips: 6U augsta VME

• Platums: 0.0787 collas

• Procesors: Texas Instruments 32 bitu DSP

• Atmiņa: 32 bitu pārsūtīšanas konfigurācijas SRAM, 256k × 32

Savienotāji

• Atpakaļējās plāksnes: 2

• Vertikālais savienotājs: 12 kontaktu vīrietis (p5)

• Citi savienotāji: Vadoša punkta tips

Shēmas komponentes

• Integrētās shēmas: Vairāki vienības

• Pretestības: Izvietotas pa visu plati

• Kondensatori: Elektriskai stabilizācijai

• Diodi: Klātesoši shēmas aizsardzībai

• Transformatori: 3 pie priekšējās malas, papildu vienības citur

• Induktora krelles: Vairāk nekā 40

---
