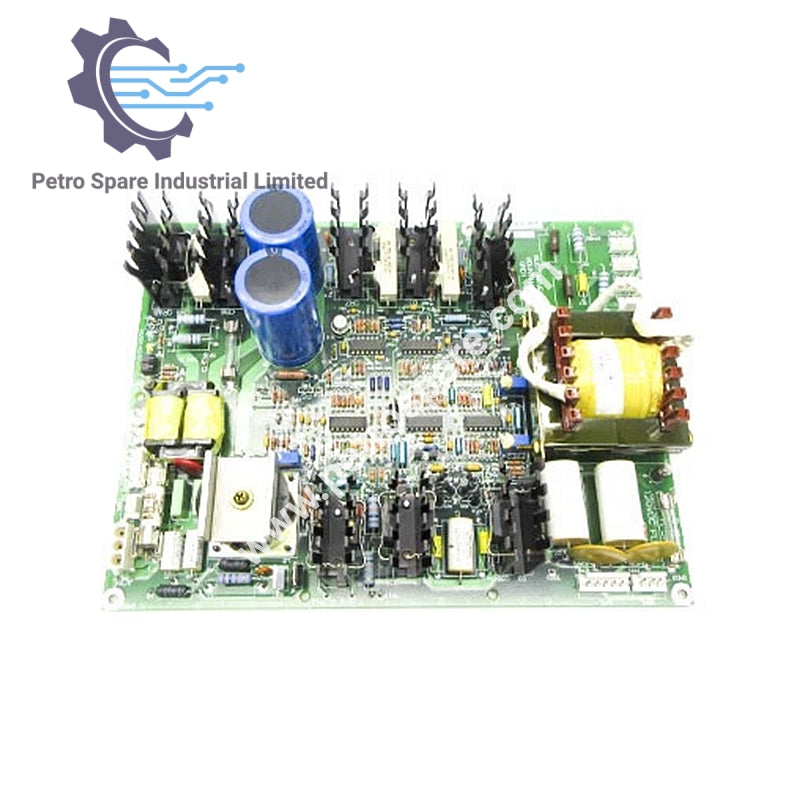

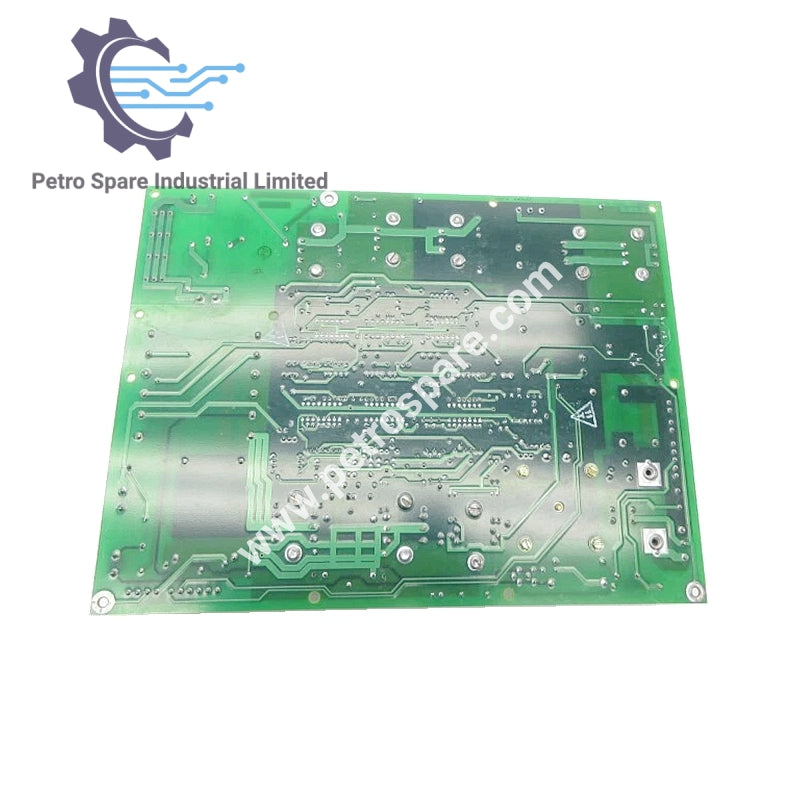

DS200GDPAG1AK

Pārskats

• Modelis: DS200GDPAG1AK

• Tips: Augstas frekvences barošanas plates modulis

• Ražotājs: GE General Electric

• Lietojums: Nodrošina regulētu AC un DC jaudu GE piedziņām un eksaiteriem Mark V vadības platformā

Elektriskās specifikācijas

• AC ieejas diapazons: 80–132 VAC

• DC ieejas diapazons: 105–140 VDC

• Izvades jauda: 600–700 W

• Integrētas jaudas sadaļas:

  • 50 VAC izejas transformators

  • Vadības barošanas avots

  • 120 VDC barošanas avots

Funkcionālais apraksts

• Augstas frekvences invertors: 27 kHz invertors efektīvai enerģijas pārveidei

• Regulators: Stabilizē izejas spriegumu mainīgu slodžu apstākļos

• Ieejas apstrāde:

  • Ieejas filtrs

  • Ieejas taisngrieža bloks

• Izolācija: Visi ieejas signāli ir elektriski izolēti, lai novērstu signālu traucējumus

• Indikatori:

  • Divi neona indikatori

  • Četri LED indikatori plates statusam un diagnostikai

---
