6ES7222-1BF22-0XA0

Produkta pārskats

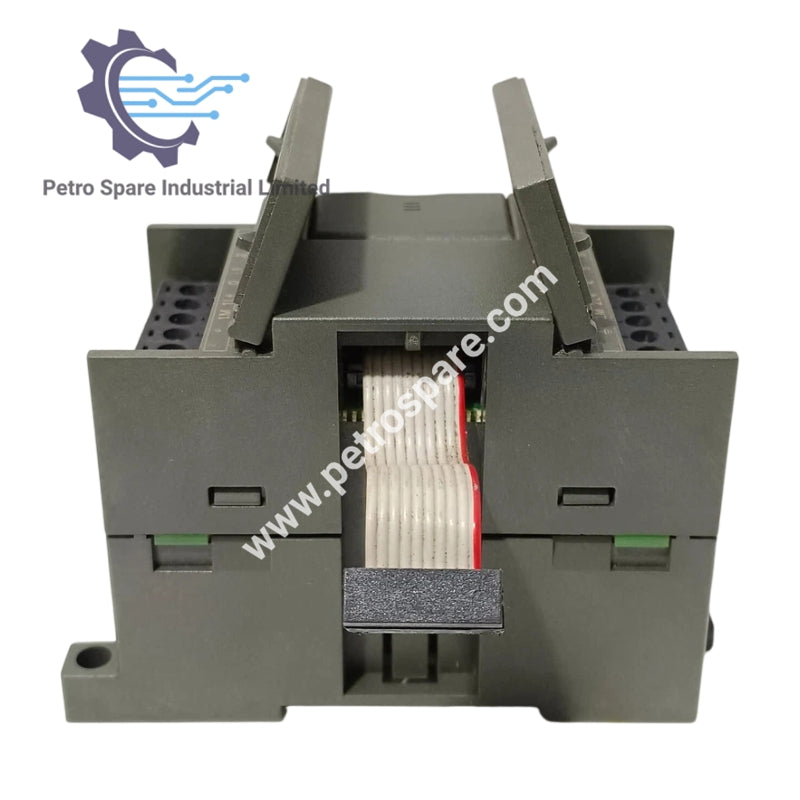

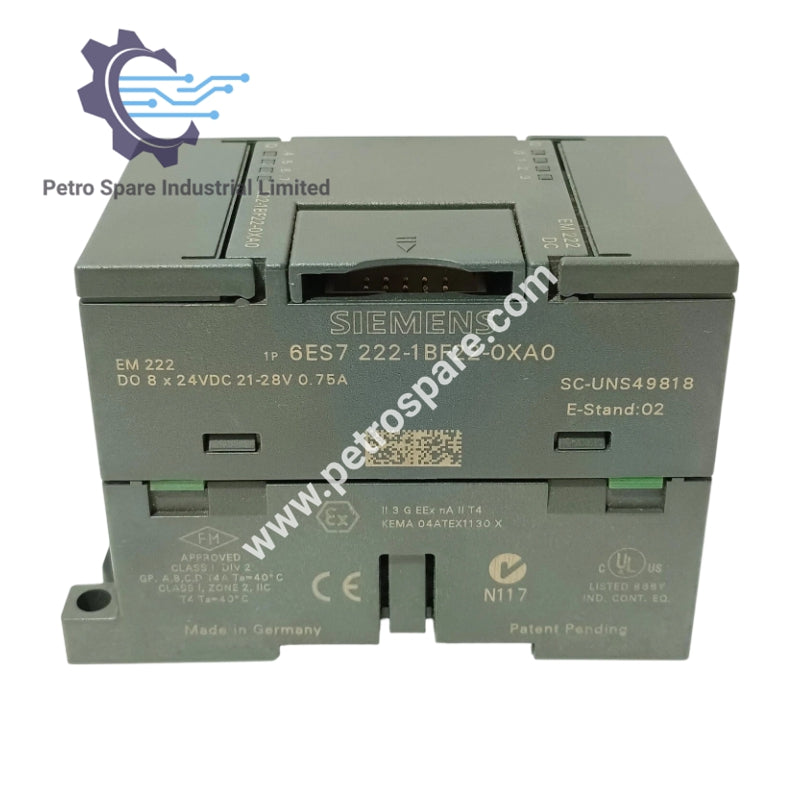

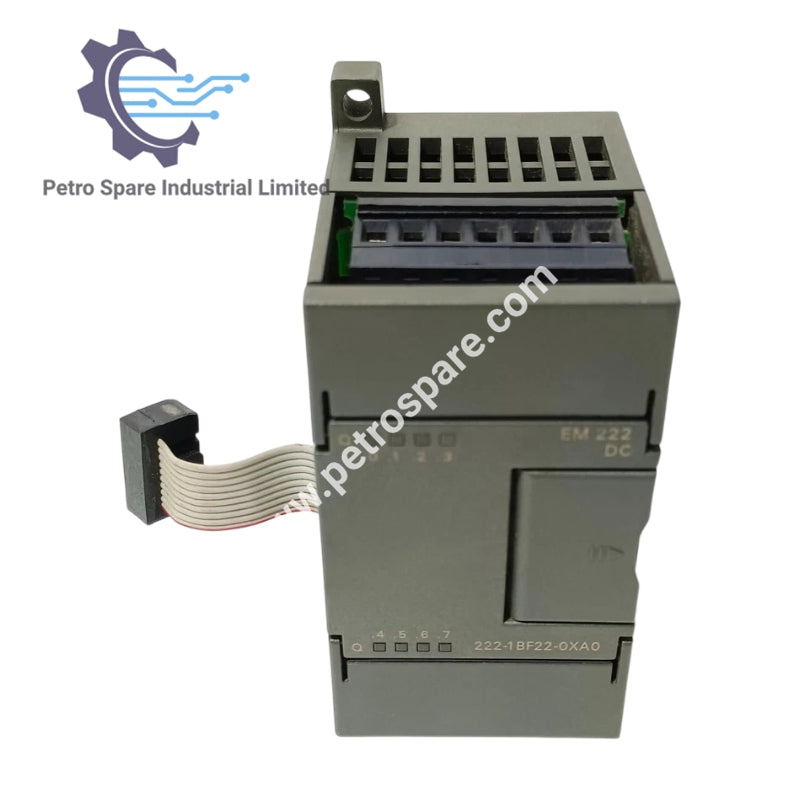

SIMATIC S7-200 EM 222 ir digitālā izejas paplašinājuma modulis, kas paredzēts S7-22X CPU, ar 8 digitālām izejām, 24 V DC slodzes spriegumu un optokoplera izolāciju.

Tehniskās specifikācijas

• Produkta tips: Digitālā izejas modulis EM 222

• Sērija: SIMATIC S7-200

• Digitālās izejas: 8 DQ, 24 V DC

• Barošanas spriegums:
Nominalā vērtība (DC): 24 V
Atļautais diapazons: 20,4 V līdz 28,8 V

• Atpakaļsliedes strāva: Maks. 50 mA pie 5 V DC

• Jaudas zudums: Parasti 2 W

• Signāla “1” izejas spriegums: Vismaz 20 V

• Kopējā izejas strāva:
Līdz 40 °C: Maks. 3 A
Līdz 55 °C: Maks. 3 A
Katram grupas/vadītājam: Maks. 3 A

• Releja izejas slēgšanas jauda:
Induktīvā slodze: Maks. 0,75 A
Pretestības slodze: Maks. 0,75 A
Lampas slodze: Maks. 5 W

• Kabeļa garums:
Ar ekrānu: Maks. 500 m
Bez ekrāna: Maks. 150 m

• Potenciāla atdalīšana: Optokoplera izolācija, grupēta pa 4 kanāliem

• Izolācijas spriegums: Testēts ar 500 V AC

---
