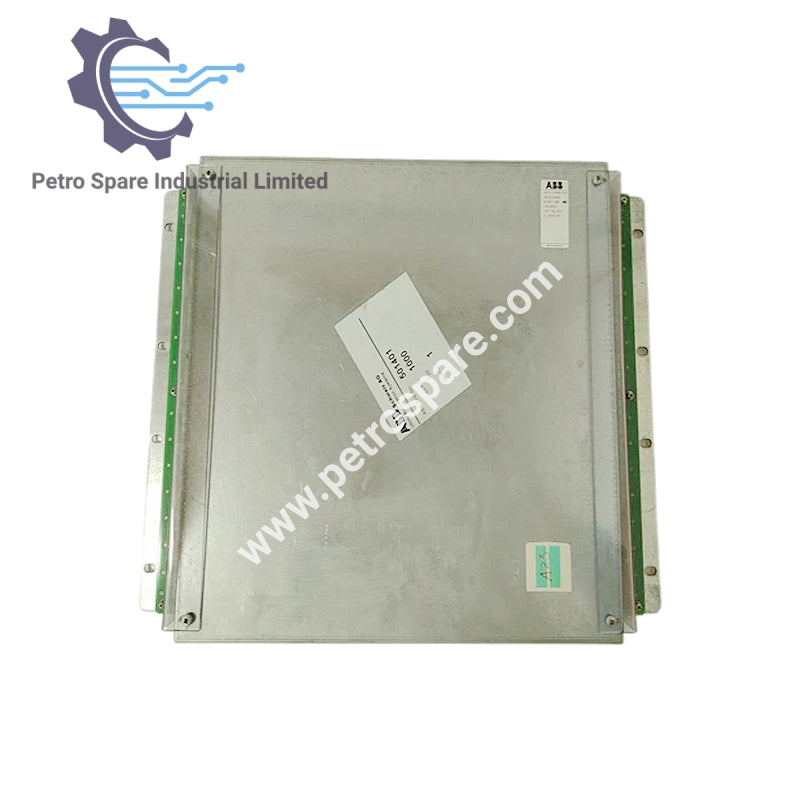

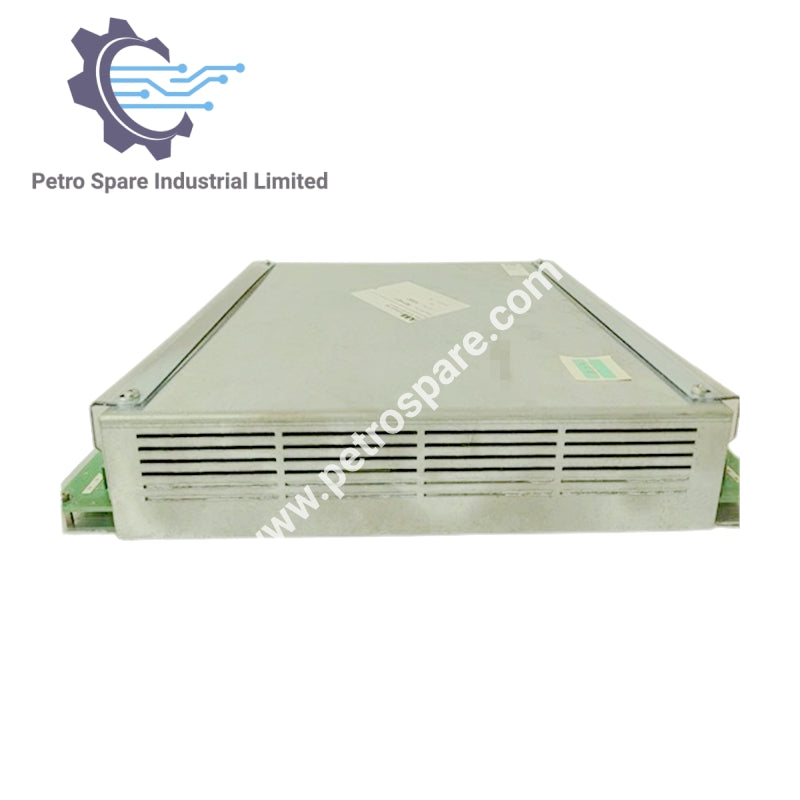

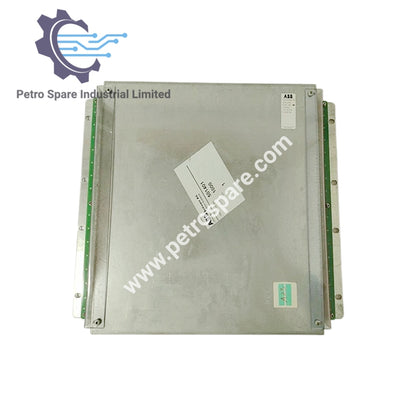

216GD61A

Pārskats

ABB 216GD61A releju un opto savienotāju modulis ir paredzēts drošības un automatizācijas lietojumiem.

Identifikācija

• Ražotājs: ABB

• Modelis: 216GD61A

• Tips: Releju un opto savienotāju modulis

Elektriskās īpašības

• Kanāla sprieguma diapazons: 82–312 V DC (kanāli 1–16)

• Pielāgojams sprieguma diapazons: 20–312 V DC (caur sērijas pretestību)

• Atiestatīšanas ieeja: Kanāls 1, aktivizēts ar izvēles atiestatīšanas pogu

• Vadības vienības:

  • 8 atslēgšanas releji, ko kontrolē vienība 216DB61

  • 16 signāla releji, ko kontrolē binārā izejas vienība 216AB61

Releja konfigurācija

• Atslēgšanas releji: Katrs ķēde, kas savienota ar spailēm ar diviem kontaktiem sērijā

• Signāla releji:

  • N/O kontakti visiem relejiem, kas savienoti ar spailēm

  • N/C kontakti relejiem 1–4, kas savienoti ar spailēm

---
