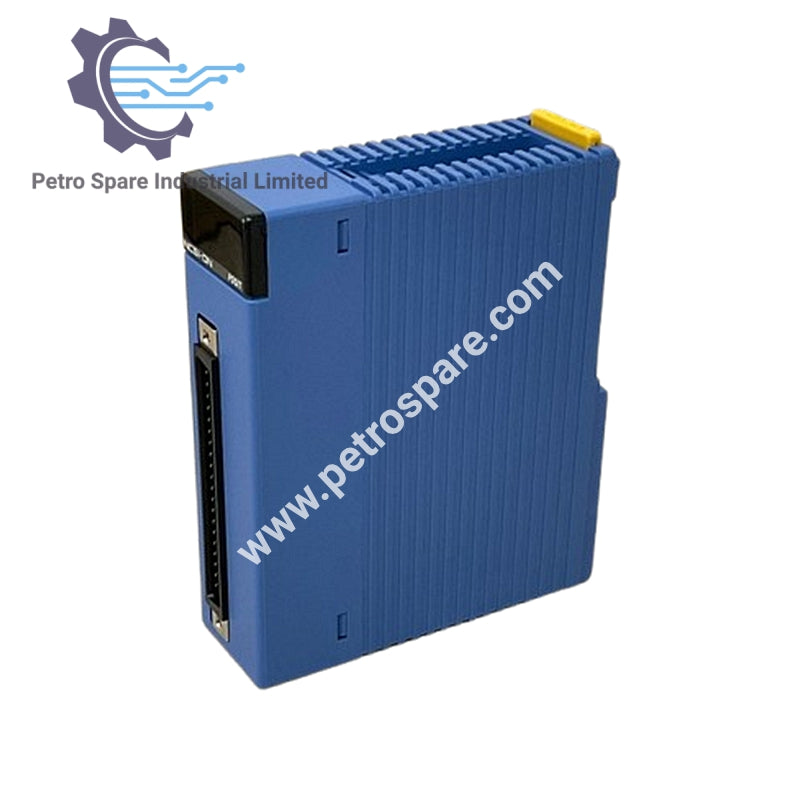

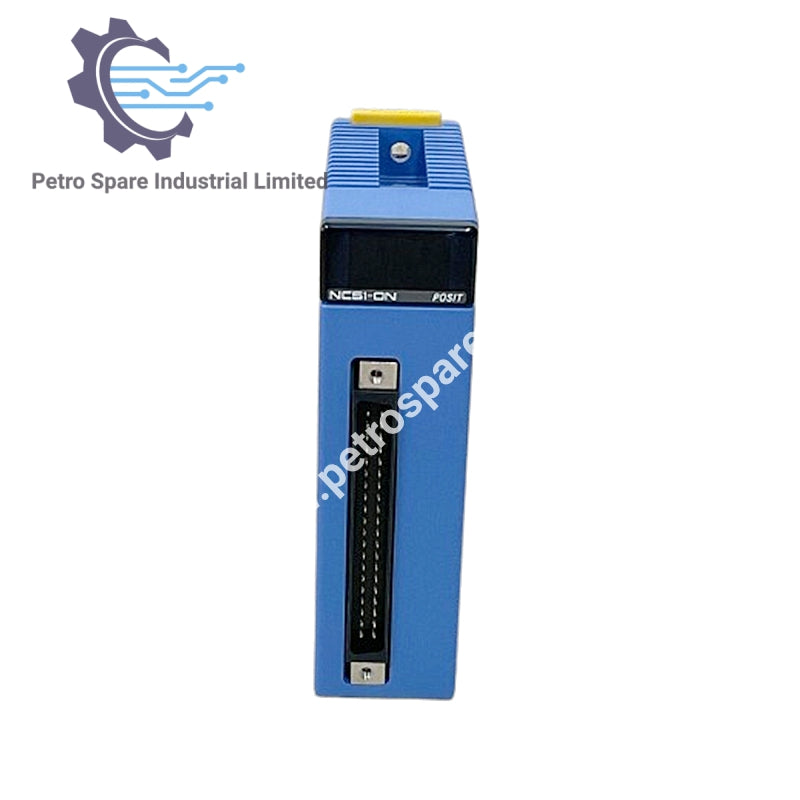

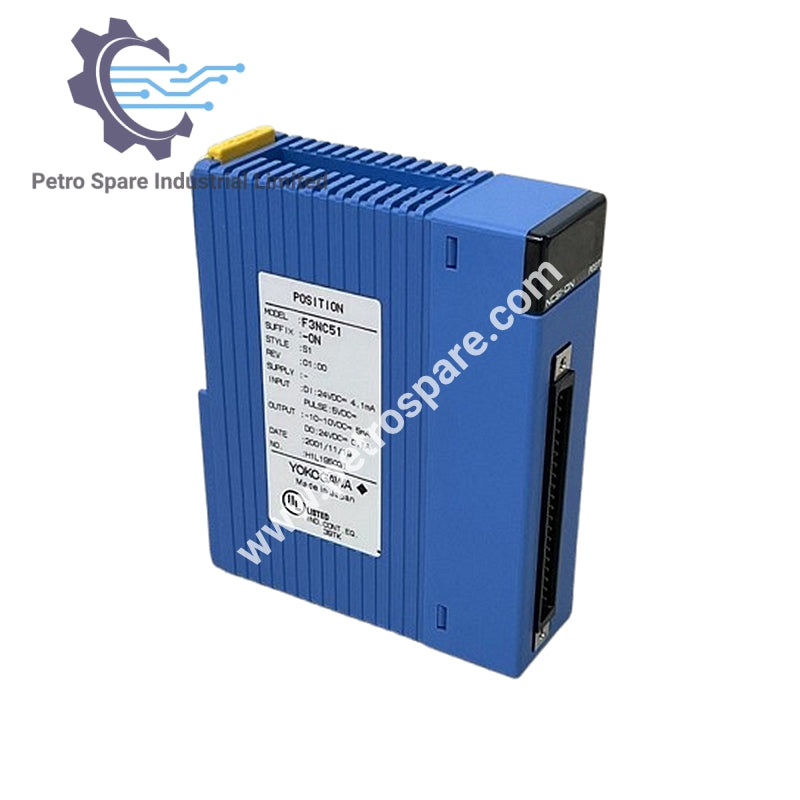

F3NC51-0N

Brand: Yokogawa
Order Number: F3NC51-0N
Type: Позициялау модулі
Country: Japan
1000 in stock

Сипаттама

Caret Down

Жалпы шолу

  • Модель: F3NC51-0N

  • Түрі: Аналогты кернеу шығысы бар позициялау модулі

  • Басқару жүйесі: Энкодер кері байланысына негізделген жартылай жабық циклді басқару (жылдамдықты басқару үшін кернеу шығысы)

  • Басқару режимдері: Позицияны басқару, жылдамдықты басқару, жылдамдық/позиция ауыстыру

Позиция және жылдамдықты басқару

  • Жылдамдықты басқару шығысы: -10-нан +10 В-қа дейін

  • Энкодерді қолдау:

    • Инкременттік энкодер (Фаза A/B, сызықтық драйвер, 4× көбейту режимінде 2М ппс-қа дейін)

    • Абсолюттік энкодер (әртүрлі қолдау көрсетілетін жүйелер)

  • Бұйрық позициясының диапазоны: -134,217,728-ден +134,217,727 пульстерге дейін

  • Бұйрық жылдамдығы (позицияны басқару): 0.1-ден 2М пульс/с дейін

  • Бұйрық жылдамдығы (жылдамдықты басқару): -2М-нан +2М пульс/с дейін

  • Функциялар: Абсолюттік/салыстырмалы позициялау, жолдағы жұмыс, жұмыс кезінде мақсатты өзгерту, қолмен пульсер арқылы осьті қадамдау

Интерполяция және қозғалысты басқару

  • Интерполяция жүйесі: Тәуелсіз ось, көп осьті сызықтық интерполяция, 2 осьті доға интерполяциясы (CPU баптауы)

  • Жылдамдату/баяулатуды басқару жүйесі: Трапеция тәрізді, 2 сызықты сегмент немесе S-тәрізді (3 сызықты сегмент)

  • Жылдамдату/баяулатудың уақыты: 0–32,767 мс (тәуелсіз бағдарламаланатын)

Үй позициясы және сыртқы интерфейстер

  • Үй позициясын іздеу режимдері: Кіріс, сыртқы триггер, шектеу кірісі

  • Іздеу жылдамдығы: Еркін бағдарламаланатын

  • Сыртқы байланыс шығыстары: Серво ҚОСУ, драйверді қалпына келтіру, тежегішті ӨШІРУ

  • Сыртқы байланыс кірістері: Шектеу қосқышы, драйвер дабылы, үй позициясы, сыртқы триггер, жалпы мақсаттағы кіріс, төтенше тоқтату

Электрлік сипаттамалар

  • Қосылу уақыты: ≤6 мс (5 В DC)

  • Ток тұтыну: 390 мА (максимум 5 В DC)

  • Сыртқы қуат көзі: 24 В DC, 10 мА

Механикалық сипаттамалар

  • Сыртқы қосылыс: 40-шығармалы коннектор

  • Өлшемдері: 28.9 (ені) × 100 (биіктігі) × 83.2 (тереңдігі) мм

  • Салмағы: 130 г
