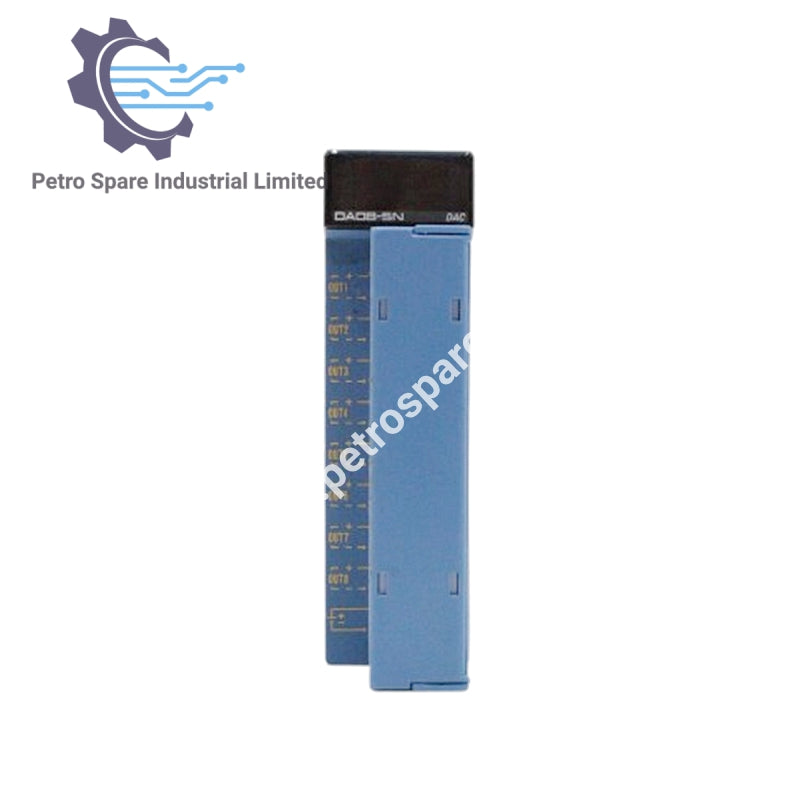

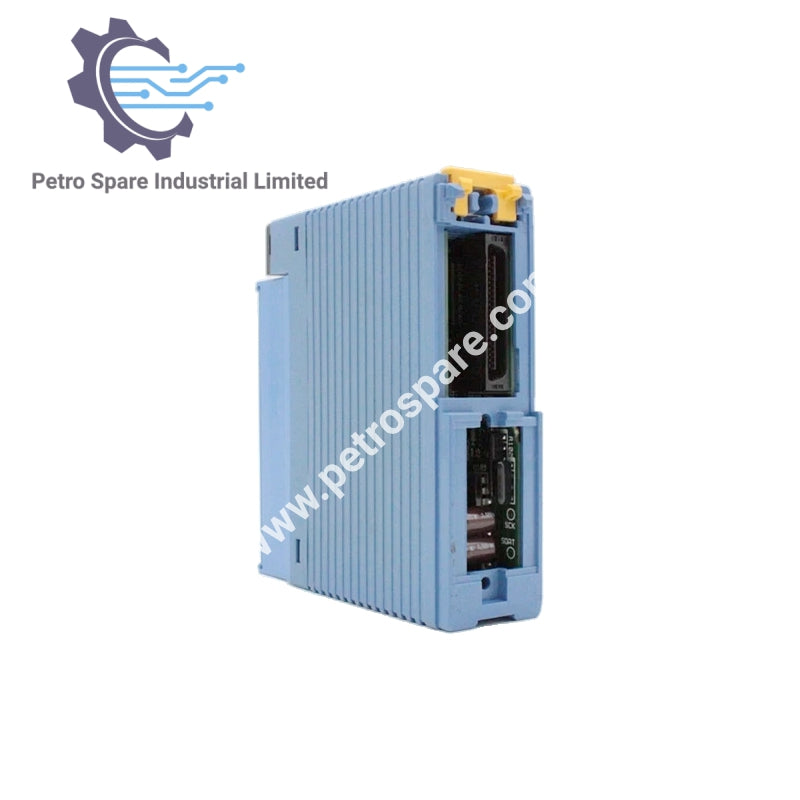

F3DA08-5N

Шолу

• Модель: F3DA08-5N

• Түрі: Аналогтық шығыс модулі

• Шығыс нүктелерінің саны: 8

• Шығыс сигналының диапазоны: -10-нан +10 VDC-қа дейін (жүзу типі, бір желі ортақ)

Электрлік сипаттамасы

• Оқшаулау әдісі:

  • Кіріс терминалдары мен ішкі тізбек арасында: фотоқосқышпен оқшауланған

  • Кіріс терминалдары арасында: оқшауланбаған (теріс желі ортақ)

• Диэлектрлік беріктік: 1 минутқа 500 VDC

• Рұқсат етілген жүктеме кедергісі: ≥5 кОм

• Шешім қабылдау: 12 бит (5.7 мВ)

• Жалпы дәлдік:

  • 23 ±2 °C аралығында: ±0.2% (толық шкала)

  • 0–55 °C аралығында: ±0.5% (толық шкала)

• Өңдеу периоды: 4 мс (тұрақты)

• Ток тұтыну: 100 мА (5 VDC)

• Сыртқы қуат көзі: 24 VDC ±10%, 180 мА (максимум 30 VDC)

Функционалдық сипаттама

• Масштабтау: Жоғарғы/төменгі шектер -20,000-нан +20,000-ға дейін бапталатын

• CPU ақауы жұмыс режимдері:

  1. Шығысты ұстау (қатеден кейін мәндерді сақтау)

  2. Алдын ала орнатылған шығыс (әдепкі мәнді генерациялау)

Механикалық сипаттамасы

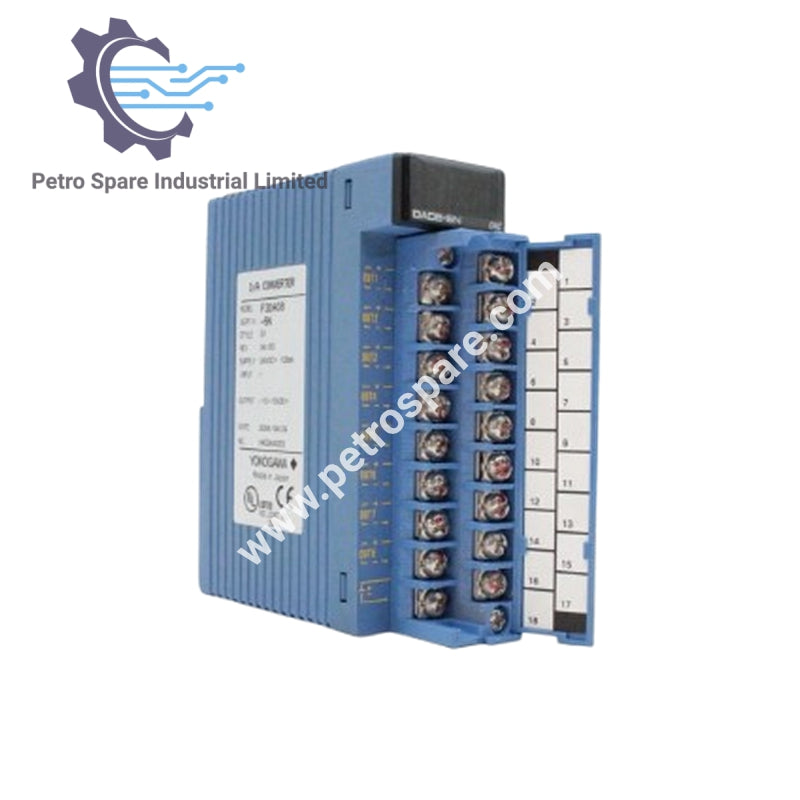

• Сыртқы қосылу: 18 нүктелі терминал блогы, M3.5 бұрандалар

• Өлшемдері: 28.9 (Е) × 100 (Б) × 83.2 (Т) мм

• Салмақ: 200 г

---
